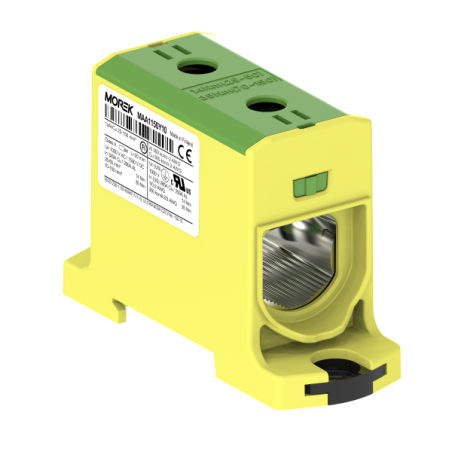

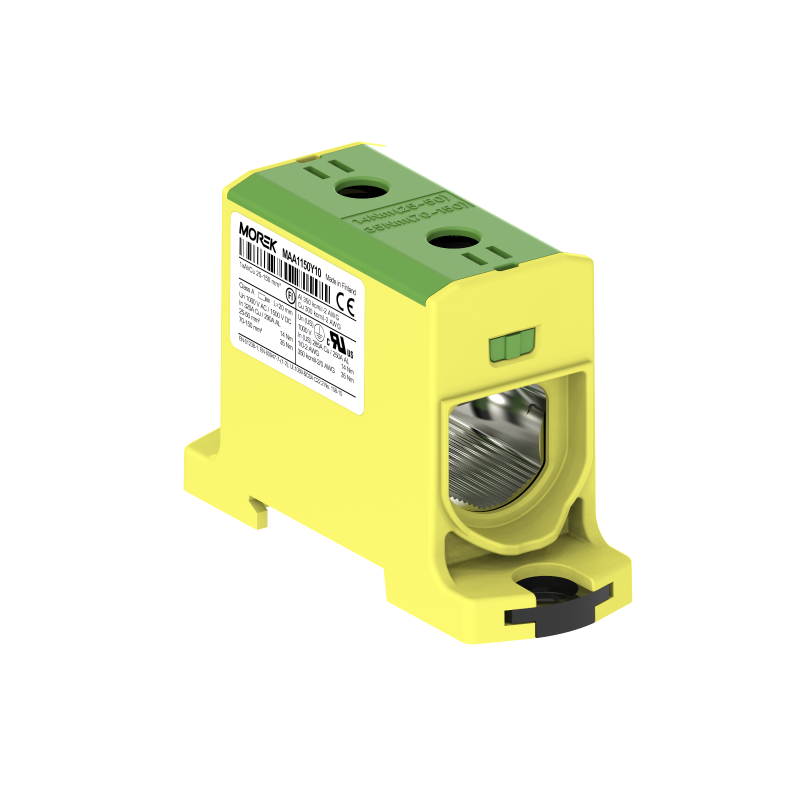

Zacisk uniwersalny OTL150 żółto-zielony 1xAl/Cu 25-150mm² 1500V MAA1150Y10
  • Zacisk uniwersalny OTL150 żółto-zielony 1xAl/Cu 25-150mm² 1500V MAA1150Y10

Zacisk uniwersalny OTL150 żółto-zielony 1xAl/Cu 25-150mm² 1500V MAA1150Y10

MORE-809298

Morek OTL150 MAA1150Y10, zacisk 1-polowy Cu/Al, 25–150 mm², 320 A, 1500 V, zielono-żółty, DIN TH-35, 84×31×54 mm.

93,18 zł
Brutto
Dostawa w ciągu 1-3 dni
Ilość
2
Ostatnie sztuki w magazynie

  • Opis

Morek OTL150 MAA1150Y10 to jednopolowy zacisk uniwersalny z dwoma otworami, przeznaczony do bezpośredniego łączenia przewodów miedzianych i aluminiowych. Sprawdzi się w instalacjach energetycznych, przemysłowych oraz mieszkaniowych.

Zacisk pozwala na podłączenie przewodów wielożyłowych o przekroju 25–150 mm² oraz przewodów linkowych 25–120 mm². Zakres ten dotyczy zarówno przewodów linkowych bez końcówki tulejkowej, jak i wyposażonych w tulejkę. Technologia ocynowania i fabrycznie naniesiona pasta kontaktowa umożliwiają łączenie Cu i Al bez stosowania dodatkowych adapterów oraz końcówek bimetalicznych.

MAA1150Y10 wyposażono w dwa zaciski na jednym poziomie oraz śrubowe połączenie elektryczne. Model jest przeznaczony do montażu na szynie DIN TH-35 mm, a jego wewnętrzne piętra są zmostkowane. Obudowa wykonana z tworzywa termoplastycznego ma kolor zielono-żółty.

OTL150 osiąga prąd znamionowy 320 A przy napięciu znamionowym 1500 V. Złącza OTL przechodzą testy zgodne z IEC/EN 60947 oraz IEC/EN 61238-1:2003 i posiadają klasę zwarciową A, dzięki czemu nadają się do zastosowań związanych z rozdziałem mocy oraz jako główne zaciski zasilające.

Zacisk może pracować w temperaturze od -25°C do +80°C. Jego wymiary wynoszą 84 × 31 × 54 mm. Konstrukcja nie wymaga płytki zamykającej i nie posiada potwierdzonego wykonania przeciwwybuchowego Ex-e.

Symbol
MAA1150Y10
Napięcie znamionowe
1500 V
Przekrój przyłączanego przewodu wielożyłowego
25 mm² / 150 mm²
Sposób montażu
Szyna montażowa DIN TH-35 mm
Kolor
Zielono-żółty
Szerokość
31 mm
Wysokość
54 mm
Głębokość
84 mm
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
25 mm² / 120 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
25 mm² / 120 mm²
Prąd znamionowy In
320 A
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Rodzaj połączenia elektrycznego 2
Inne
Liczba poziomów
1
Liczba zacisków na poziom
2
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Zakres temperatur pracy
-25 °C / 80 °C
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
nie
Wymagana płytka zamykająca
nie
Wewnętrzne piętra zmostkowane
tak

Specyficzne kody

EAN13
4744397013965
MORE-809298
