Złączka przelotowa 2-przewodowa 4mm2 czarna TOPJOBS 2004-1205
  • Złączka przelotowa 2-przewodowa 4mm2 czarna TOPJOBS 2004-1205
  • Złączka przelotowa 2-przewodowa 4mm2 czarna TOPJOBS 2004-1205

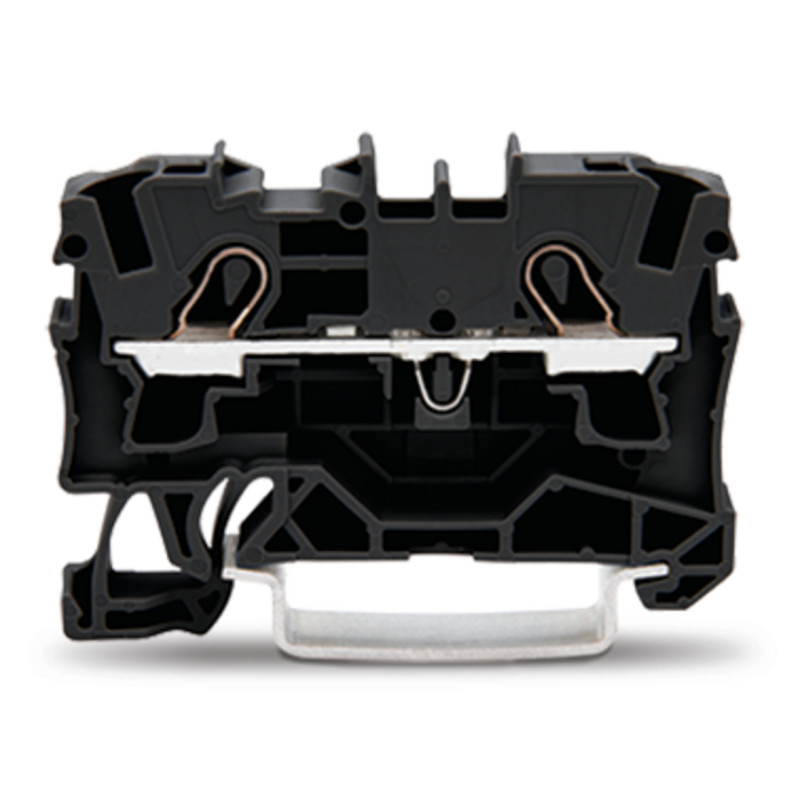

Złączka przelotowa 2-przewodowa 4mm2 czarna TOPJOBS 2004-1205

WAGO-113316

Złączka przelotowa WAGO 2004-1205 z serii TOPJOB® S służy do łączenia przewodów w instalacjach elektrycznych i szafach sterowniczych. Wykorzystuje technologię Push-in CAGE CLAMP®, umożliwiającą szybkie podłączanie przewodów jednodrutowych oraz przewodów linkowych z tulejkami bez użycia narzędzi. Obsługuje przewody o przekroju do 6 mm², ma napięcie znamionowe 800 V i prąd znamionowy 32 A. Czarna obudowa posiada pola opisowe z boku i na środku, a konstrukcja jest przystosowana do określonych zastosowań w strefach zagrożonych wybuchem Ex e II.

4,66 zł
Brutto
Dostawa w ciągu 1-3 dni
Ilość
25

WAGO 2004-1205 to 2-przewodowa złączka przelotowa przeznaczona do wykonywania niezawodnych połączeń elektrycznych w instalacjach przemysłowych oraz budynkowych. Sprężynowa technologia Push-in CAGE CLAMP® ułatwia montaż i zapewnia pewne połączenie. Przewody jednodrutowe oraz przewody linkowe wyposażone w odpowiednie tulejki można wprowadzać bezpośrednio do zacisku, bez użycia narzędzi. Do otwierania zacisku służy przyrząd montażowy.

Złączka posiada dwa zaciski, jeden potencjał i dwa miejsca na mostek. Przeznaczona jest do przewodów miedzianych jednodrutowych, wielodrutowych i linkowych o przekroju od 0,5 do 6 mm². Przewody linkowe z tulejką i kołnierzem z tworzywa mogą mieć przekrój od 0,5 do 4 mm². Długość odizolowania przewodu powinna wynosić od 11 do 13 mm.

Zgodnie z IEC/EN 60947-7-1 napięcie znamionowe wynosi 800 V, znamionowe napięcie udarowe 8 kV, a prąd znamionowy 32 A. Maksymalny prąd zależny od przekroju przewodu określono na 41 A. Parametry UL i CSA dla grup zastosowań B i C wynoszą 600 V oraz 30 A. W zastosowaniach Ex e II znamionowe napięcie wynosi 550 V, a prąd znamionowy 30 A. Produkt posiada oznaczenia dopuszczeń ATEX PTB 05 ATEX 1095 U oraz IECEx PTB 05.0033U (Ex eb IIC Gb); przed zastosowaniem w strefie zagrożonej wybuchem należy sprawdzić wymagania dokumentacji producenta.

Czarna obudowa ma pola opisowe na środku i z boku, ułatwiające oznaczanie obwodów. Szerokość złączki wynosi 6,2 mm, wysokość 52,3 mm, a głębokość 39,5 mm. Głębokość mierzona od górnej krawędzi szyny wynosi 32,9 mm.

Sposób montażu: na szynie montażowej TS 35 × 15 mm lub TS 35 × 7,5 mm.

Klasa ETIM
Złączka szynowa przelotowa (EC000897)
Symbol
2004-1205
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu wielożyłowego
0.5 mm² / 4 mm²
Przekrój przyłączanego przewodu jednodrutowego
1.6 mm² / 1.6 mm²
Sposób montażu
Szyna montażowa DIN TH-35 mm
Kolor
Czarny
Szerokość
6.2 mm
Wysokość
52.3 mm
Głębokość
32.9 mm
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 mm² / 6 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.75 mm² / 2.5 mm²
Prąd znamionowy In
32 A
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Liczba poziomów
1
Liczba zacisków na poziom
2
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Zakres temperatur pracy
105 °C / 105 °C
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
tak
Wymagana płytka zamykająca
tak
Wewnętrzne piętra zmostkowane
nie
Łącznik przegubowy poziomy
fgdfgd

Specyficzne kody

EAN13
4045454537449
WAGO-113316
25
Nowy

Producent

WAGO GmbH & Co. KG
Hansastraße 27 32423 Minden Niemcy
+48 71 360 29 70

Identyfikacja produktu

Numer referencyjny: 2004-1205
EAN: 4045454537449
