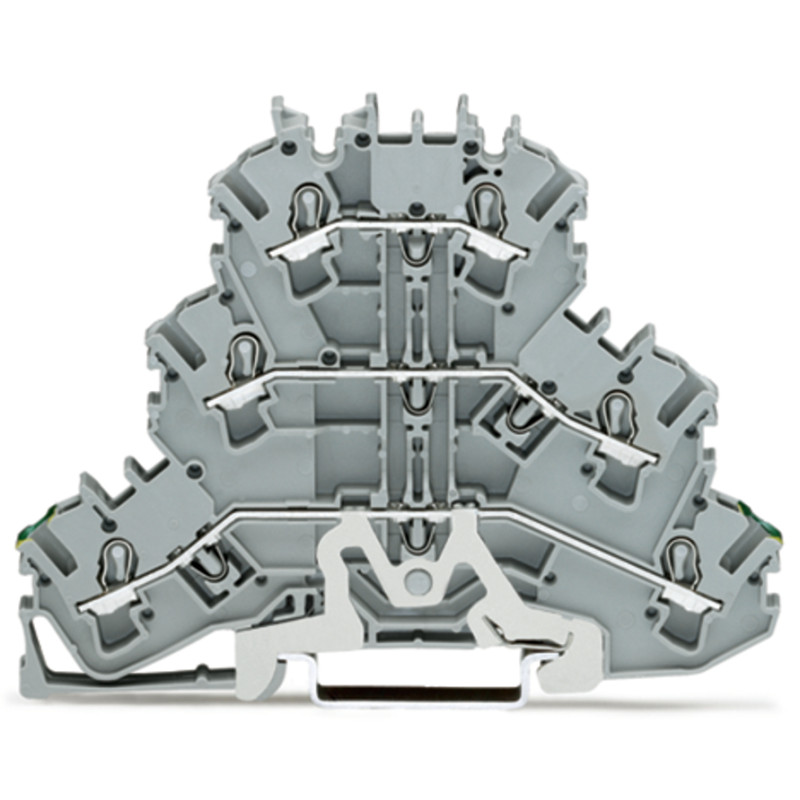

Złączka 3-piętrowa WAGO 2002-3227 z serii TOPJOB® S łączy funkcję zacisku ochronnego PE oraz dwóch zacisków przelotowych L/L w jednej kompaktowej obudowie. Posiada trzy poziomy i sześć zacisków, a technologia Push-in CAGE CLAMP® umożliwia szybkie podłączanie przewodów miedzianych o przekroju od 0,25 do 4 mm². Złączka jest przystosowana do montażu na szynie TS 35 × 15 mm lub TS 35 × 7,5 mm i może być stosowana w określonych aplikacjach Ex e II.
Złączka WAGO 2002-3227 przeznaczona jest do wykonywania połączeń elektrycznych w rozdzielnicach i szafach sterowniczych. Trójpiętrowa konstrukcja łączy zacisk ochronny PE oraz dwa zaciski przelotowe L/L, umożliwiając uporządkowanie kilku połączeń na niewielkiej przestrzeni. Produkt posiada sześć zacisków, trzy poziomy i trzy potencjały. Przewody podłącza się od czoła, a boczne i środkowe powierzchnie opisowe ułatwiają oznaczanie obwodów.
Zastosowana technologia Push-in CAGE CLAMP® zapewnia pewne mocowanie przewodów miedzianych jednodrutowych i linkowych o przekroju od 0,25 do 4 mm². Przewody jednodrutowe o przekroju od 0,75 do 4 mm² oraz linkowe z odpowiednimi tulejkami o przekroju od 1 do 2,5 mm² można wprowadzać bez użycia narzędzi. Długość odizolowania przewodu powinna wynosić od 10 do 12 mm. Zaciski otwiera się za pomocą odpowiedniego przyrządu montażowego.
Znamionowy prąd złączki wynosi 24 A, napięcie znamionowe 500 V, a znamionowe napięcie udarowe 6 kV. Maksymalny prąd podawany dla odpowiedniego przekroju przewodu wynosi 28 A. W wykonaniu Ex e II znamionowe napięcie wynosi 440 V, a prąd znamionowy 19 A lub 17 A przy zastosowaniu mostków. Produkt spełnia wymagania normy IEC/EN 60947-7-1.
Obudowa jest wykonana z materiału izolacyjnego, a szara kolorystyka pasuje do standardowych elementów systemu TOPJOB® S. Złączka ma szerokość 5,2 mm, wysokość 93,3 mm i głębokość 69,5 mm, mierzoną od górnej krawędzi szyny. Montaż odbywa się na szynie montażowej TS 35 × 15 mm lub TS 35 × 7,5 mm.
