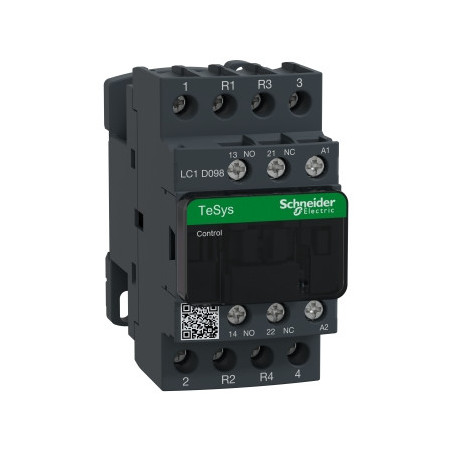

Stycznik mocy TesSys Deca AC1 25A 4P 2NO+2NC 24VAC LC1D128B7

Stycznik Schneider Electric z serii TeSys Deca LC1D128B7 przeznaczony jest do załączania i wyłączania obwodów elektrycznych, w szczególności obciążeń rezystancyjnych. Cztery bieguny główne pracują w konfiguracji dwóch styków normalnie otwartych (2 NO) i dwóch normalnie zamkniętych (2 NC). Znamionowy prąd łączeniowy w kategorii AC-1 wynosi 25 A przy temperaturze otoczenia do 60°C, a znamionowe napięcie łączeniowe może wynosić do 690 V AC. Cewka sterująca jest zasilana napięciem 24 V AC o częstotliwości 50/60 Hz.

Urządzenie ma wbudowane styki pomocnicze 1 NO + 1 NC, w tym styk lustrzany NC zgodny z IEC 60947-4-1. Podłączenie obwodów zasilających i sterujących odbywa się za pomocą zacisków śrubowych. Stycznik może być montowany na szynie DIN lub bezpośrednio na płycie montażowej. Maksymalna częstotliwość pracy wynosi 3600 cykli na godzinę w temperaturze poniżej 60°C.

Kompaktowa konstrukcja o szerokości 45 mm ułatwia zabudowę w szafach sterowniczych i rozdzielnicach. Produkt należy do oferty Green Premium Schneider Electric, spełnia wymagania RoHS i REACH oraz posiada certyfikaty i zgodności branżowe, w tym IEC, UL, CSA, CCC i UKCA. Został również dopuszczony do wybranych zastosowań morskich.

Dane techniczne:

• Seria: TeSys Deca

• Typ urządzenia: stycznik mocy

• Liczba biegunów: 4P

• Konfiguracja styków głównych: 2 NO + 2 NC

• Kategoria użytkowania: AC-1, AC-3, AC-3e, AC-4

• Znamionowy prąd łączeniowy AC-1: 25 A przy temperaturze do 60°C

• Znamionowe napięcie łączeniowe: do 690 V AC

• Napięcie cewki: 24 V AC

• Częstotliwość cewki: 50/60 Hz

• Styki pomocnicze: 1 NO + 1 NC

• Styk lustrzany: 1 NC

• Zaciski: śrubowe

• Maksymalna częstotliwość pracy: 3600 cykli/h przy temperaturze poniżej 60°C

• Trwałość mechaniczna: 15 mln cykli

• Trwałość elektryczna: 0,8 mln cykli przy 25 A AC-1 i napięciu do 440 V

• Znamionowe napięcie izolacji Ui: do 690 V zgodnie z IEC 60947-4-1

• Znamionowe napięcie udarowe Uimp: 6 kV

• Stopień ochrony: IP20 od strony czołowej

• Temperatura otoczenia podczas pracy: od -40°C do +60°C; w zakresie od +60°C do +70°C wymagane jest uwzględnienie ograniczeń eksploatacyjnych

• Montaż: szyna DIN lub płyta montażowa

• Wymiary: 85 × 45 × 92 mm (wysokość × szerokość × głębokość)

• Masa: 0,365 kg
