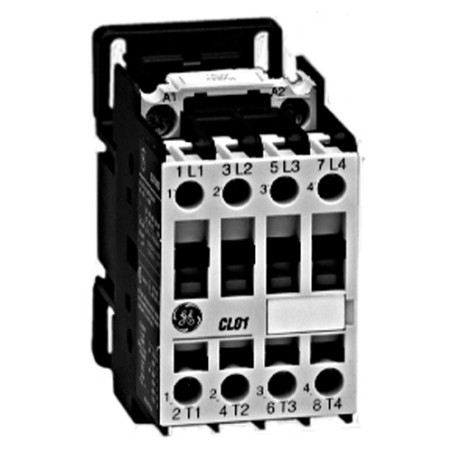

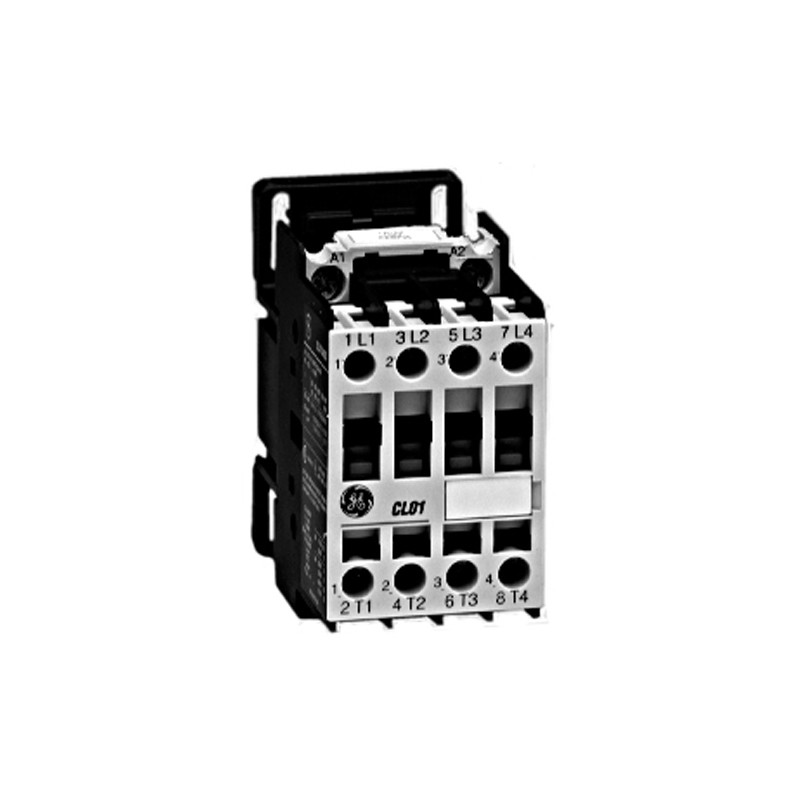

Stycznik mocy SLA+ 12A 5,5kW cewka 500V AC 3P 1NO CL01A310TY

Stycznik mocy SLA+ CL01A310TY służy do załączania i wyłączania obwodów elektrycznych, w szczególności silników trójfazowych. Trzy bieguny główne umożliwiają sterowanie obwodem zasilania silnika, a jeden styk pomocniczy NO może być wykorzystywany w obwodach sterowania, sygnalizacji lub podtrzymania pracy stycznika.

Urządzenie osiąga prąd roboczy 12 A w kategorii AC-3 dla silników oraz 25 A w kategorii AC-1 dla obciążeń bezindukcyjnych. Dopuszczalna moc silnika wynosi 3 kW przy 220–230 V, 5,5 kW przy 380–440 V oraz 7,5 kW przy 500 V. Zaciski śrubowe ułatwiają wykonanie połączeń elektrycznych.

Model CL01A310TY może być stosowany w układach automatyki przemysłowej, sterowania silnikami i instalacjach elektrycznych dobranych do parametrów urządzenia. Przed montażem należy sprawdzić zgodność napięcia cewki z napięciem obwodu sterowania.

Stycznik SLA+ 3P CL01A310TY

Dane techniczne:

Liczba biegunów: 3

Zaciski: śrubowe

Obwód sterujący: AC

Częstotliwość napięcia obwodu sterującego: 50 / 60 Hz

Maksymalny prąd roboczy (obciążenia bezindukcyjne AC1): 25 A

Maksymalny prąd roboczy (silniki <440 V, 3~ 50/60 Hz AC3): 12 A

Dopuszczalne obciazenie AC3 220V, 230V: 3 kW

Dopuszczalne obciazenie AC3 380V, 400V: 5.5 kW

Dopuszczalne obciazenie AC3 415V, 440V: 5.5 kW

Dopuszczalne obciazenie AC3 500V: 7.5 kW

Wytrzymałość elektryczna (liczba operacji AC3): 2 x 106

Liczba styków pomocniczych zwiernych: 1

Liczba styków pomocniczych rozwiernych: 0

Napięcie sterujące: 500 V, 50 Hz / 600 V, 60 Hz

Kod producenta: 109242
