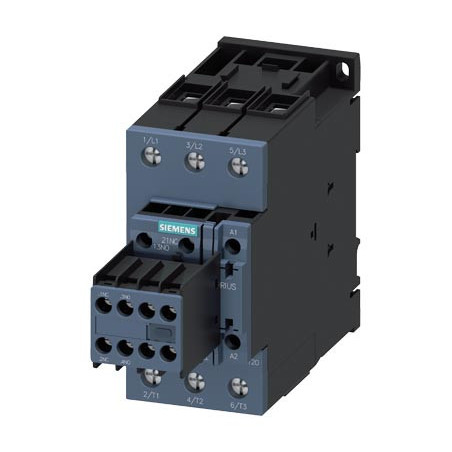

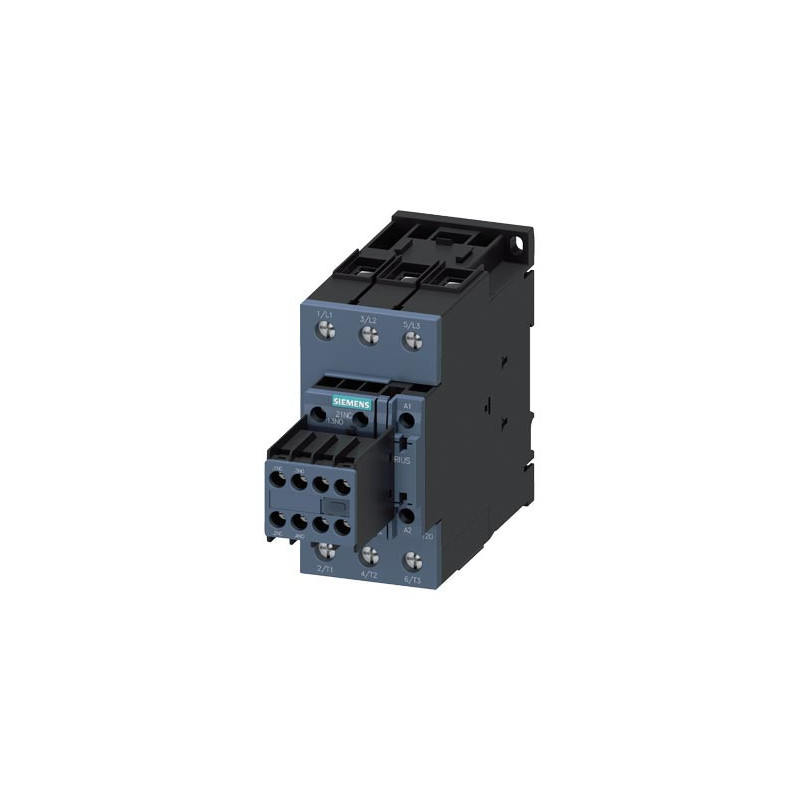

Stycznik mocy AC-3, 51 A, 22 kW / 400 V, 3P, 24 V DC, z warystorem, 2 NO + 2 NC

Stycznik mocy Siemens SIRIUS 3RT2036-1KB44 przeznaczony do załączania silników i obciążeń przemysłowych. Wyposażony w 3 tory główne, 2 styki pomocnicze NO oraz 2 styki pomocnicze NC. Cewka sterująca 24 V DC z wbudowanym warystorem przeciwprzepięciowym. Przystosowany do bezpośredniego sterowania z wyjść PLC.

• Producent: Siemens
• Seria: SIRIUS 3RT2
• Typ: 3RT2036-1KB44
• Rodzaj urządzenia: stycznik mocy
• Wielkość: S2
• Liczba biegunów głównych: 3
• Styki główne: 3 NO
• Styki pomocnicze: 2 NO + 2 NC
• Napięcie cewki: 24 V DC
• Zakres pracy cewki: 0,8...1,2 × Uc
• Wbudowane zabezpieczenie cewki: warystor
• Prąd roboczy AC-3 (400 V): 51 A
• Moc silnika AC-3:
  • 15 kW przy 230 V
  • 22 kW przy 400 V
  • 30 kW przy 500 V
  • 22 kW przy 690 V
• Prąd AC-1 (400 V): 70 A
• Napięcie robocze maks.: 690 V AC
• Trwałość mechaniczna: 10 000 000 cykli
• Czas załączenia: 35...80 ms
• Czas wyłączenia: 30...55 ms
• Pobór mocy cewki przy załączeniu: 21,5 W
• Pobór mocy cewki w stanie podtrzymania: 1 W
• Montaż: szyna DIN 35 mm lub śrubowy
• Stopień ochrony: IP20
• Temperatura pracy: -25°C do +60°C
• Zaciski: śrubowe
• Przekrój przewodów głównych:
  • 1...50 mm² (drut/linka)
• Przekrój przewodów pomocniczych:
  • 0,5...2,5 mm²
• Wymiary (W × S × G): 114 × 55 × 174 mm
• Masa: 1,161 kg
