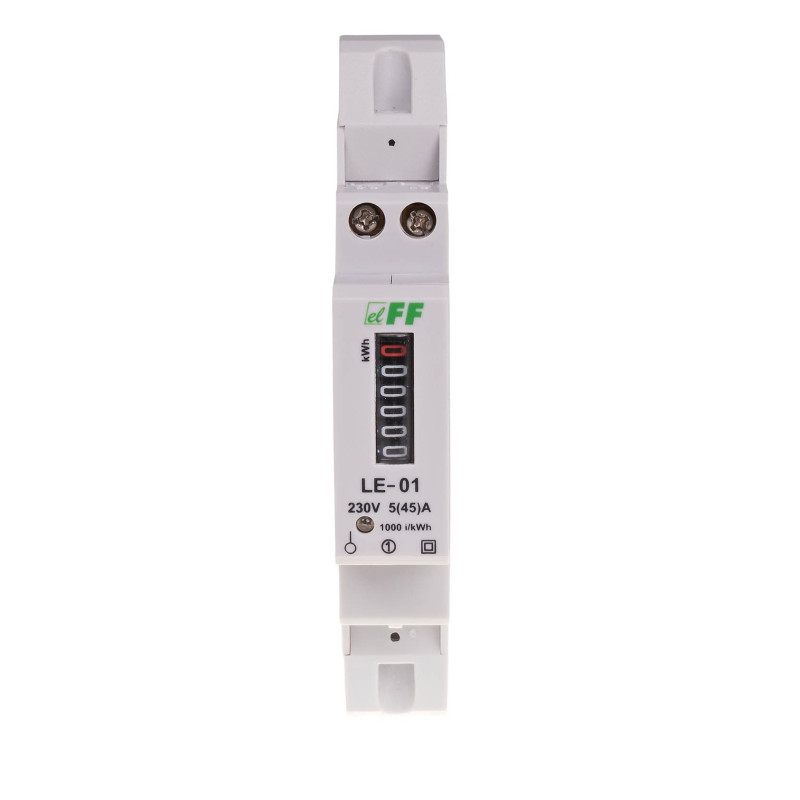

Licznik zużycia energii jednofazowy 45A LE-01

FFFF-715470

LE-01 to kompaktowy jednofazowy licznik energii do 45 A, przeznaczony do bezpośredniego pomiaru energii czynnej. Posiada mechaniczne liczydło kWh, wyjście impulsowe S0 1000 imp/kWh, sygnalizację LED oraz obudowę o szerokości 1 modułu DIN, dzięki czemu zajmuje niewiele miejsca w rozdzielnicy.

141,12 zł
Brutto
Ilość
Produkt na zapytanie

  • Opis

automatyka domowa i przemysłowa

LE-01

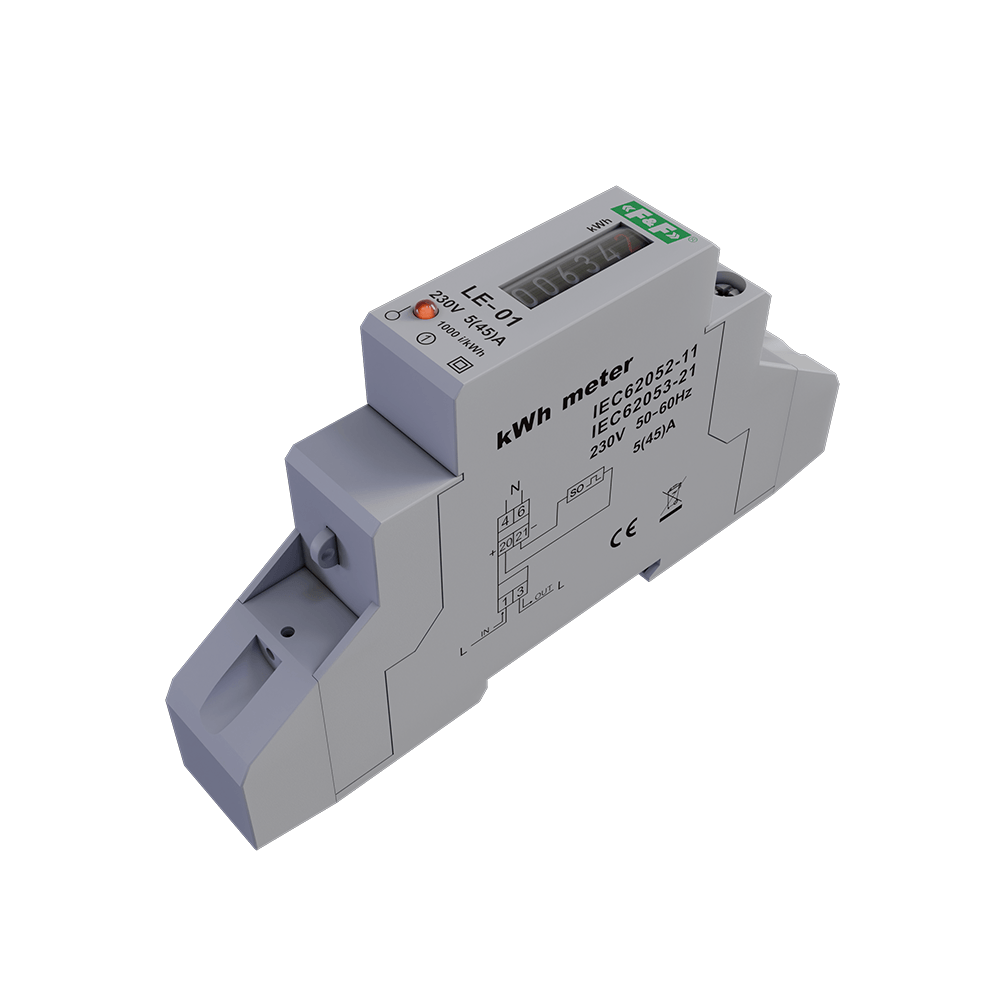

Licznik zużycia energii LE-01

Jednofazowy licznik energii LE-01 45 A na szynę DIN

Licznik zużycia energii LE-01 to jednofazowy, statyczny wskaźnik energii elektrycznej przeznaczony do bezpośredniego pomiaru poboru prądu przemiennego w instalacjach 230 V AC. Urządzenie sprawdza się jako licznik zużycia energii elektrycznej w rozdzielnicach domowych, lokalach usługowych, instalacjach budynkowych oraz prostych układach automatyki, gdzie pomiar przepływającego prądu odbywa się bez dodatkowych przekładników. Dzięki prądowi maksymalnemu 45 A LE-01 może pracować jako praktyczny podlicznik do kontroli wybranych obwodów, maszyn, najemców lub stref zasilania. Model LE-01 łączy kompaktową konstrukcję 1 modułu z montażem na szynie TH-35, dlatego łatwo mieści się w standardowej rozdzielnicy. Mechaniczne liczydło bębnowe prezentuje wynik w zakresie 0÷99999,9 kWh, a ostatnia czerwona cyfra odpowiada 1/10 kWh. Migająca czerwona dioda LED sygnalizuje sczytywanie energii, co ułatwia bieżącą kontrolę pracy urządzenia. Licznik wyposażono w separowane wyjście impulsowe SO+ SO- typu otwarty kolektor, które pozwala przekazywać impulsy do zewnętrznego urządzenia sczytującego. Umożliwia to integrację pomiaru z systemami monitorowania zużycia energii lub automatyką budynkową opartą na wejściach impulsowych. Do prawidłowej pracy licznika podłączenie odbiornika impulsów nie jest wymagane. LE-01 jest rozwiązaniem dla użytkowników poszukujących urządzeń z kategorii podliczniki energii, liczniki energii na szynę DIN oraz jednofazowe liczniki energii. W instalacjach, w których nie są wymagane trójfazowe liczniki energii, ten kompaktowy licznik zużycia energii pozwala precyzyjnie analizować koszty eksploatacji, wspierać działania energooszczędne i porządkować pomiar energii w wybranych obwodach.
Licznik zużycia energii LE-01

Dlaczego warto wybrać LE-01?

Jednofazowy pomiar bezpośredni

Prąd maksymalny 45 A

Montaż na szynie TH-35

Szerokość jednego modułu 18 mm

Mechaniczne liczydło kWh

Wyjście impulsowe SO

Klasa dokładności 1

Czerwona sygnalizacja LED

Plombowane osłony zacisków

LE-01 mierzy energię w jednofazowym układzie bezpośrednim, bez konieczności stosowania przekładników prądowych. To upraszcza montaż w rozdzielnicach domowych, budynkowych i technicznych, a jednocześnie pozwala kontrolować zużycie energii w wybranych obwodach do 45 A.

Separowane wyjście impulsowe SO+ SO- typu otwarty kolektor umożliwia podłączenie zewnętrznego urządzenia sczytującego. Dzięki stałej 1000 imp/kWh licznik może współpracować z systemami monitorowania, rejestracji lub automatyki wykorzystującymi wejścia impulsowe.

Obudowa o szerokości 1 modułu pozwala oszczędzać miejsce w rozdzielnicy i ułatwia modernizację istniejących instalacji. Montaż na szynie TH-35 oraz zaciski śrubowe 6 mm² zapewniają wygodne włączenie licznika w typowe układy elektryczne.
Licznik zużycia energii LE-01 Licznik zużycia energii LE-01 Licznik zużycia energii LE-01
Pomiar energii czynnej

Pomiar energii czynnej

Rejestruje energię pobraną AE+ w instalacji jednofazowej.

Praca bez komunikacji

Praca bez komunikacji

Nie wymaga protokołu komunikacyjnego ani dodatkowego modułu.

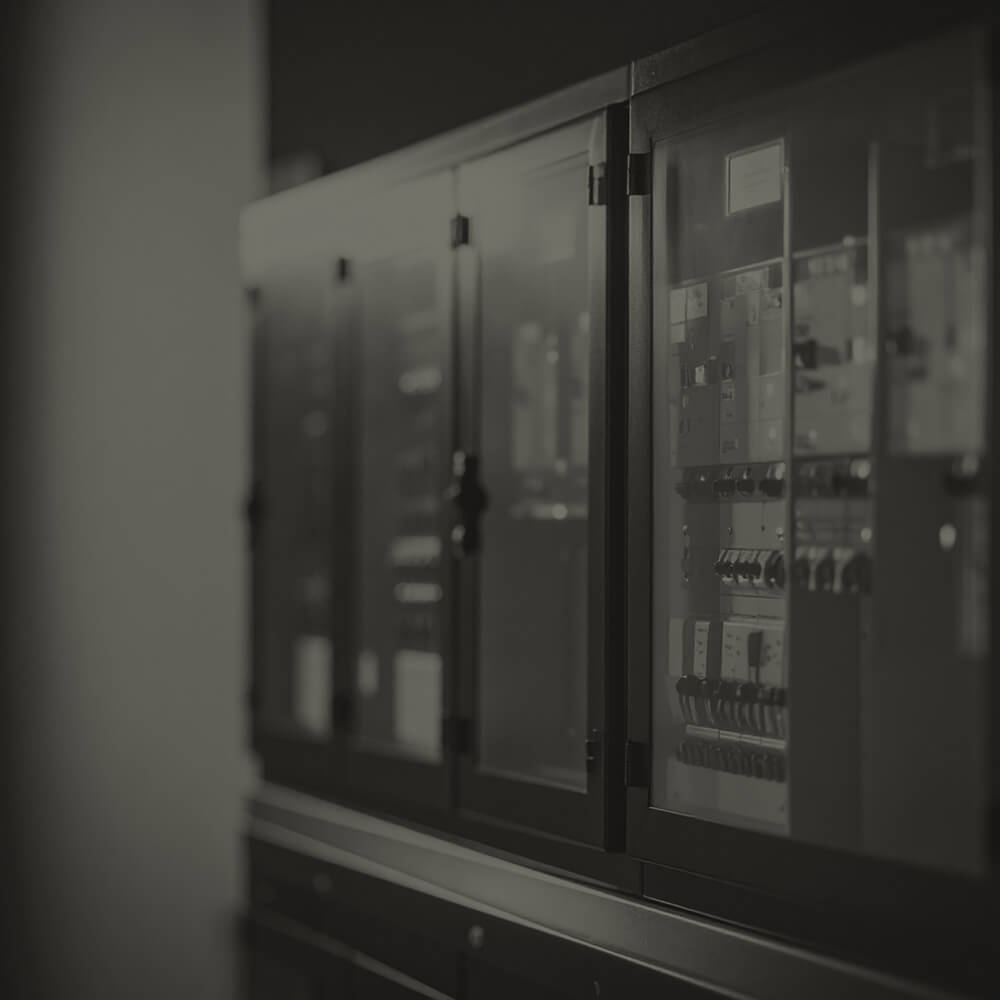

Stopień ochrony IP20

Stopień ochrony IP20

Przeznaczony do zabudowy w rozdzielnicach i instalacjach wewnętrznych.

Licznik zużycia energii LE-01

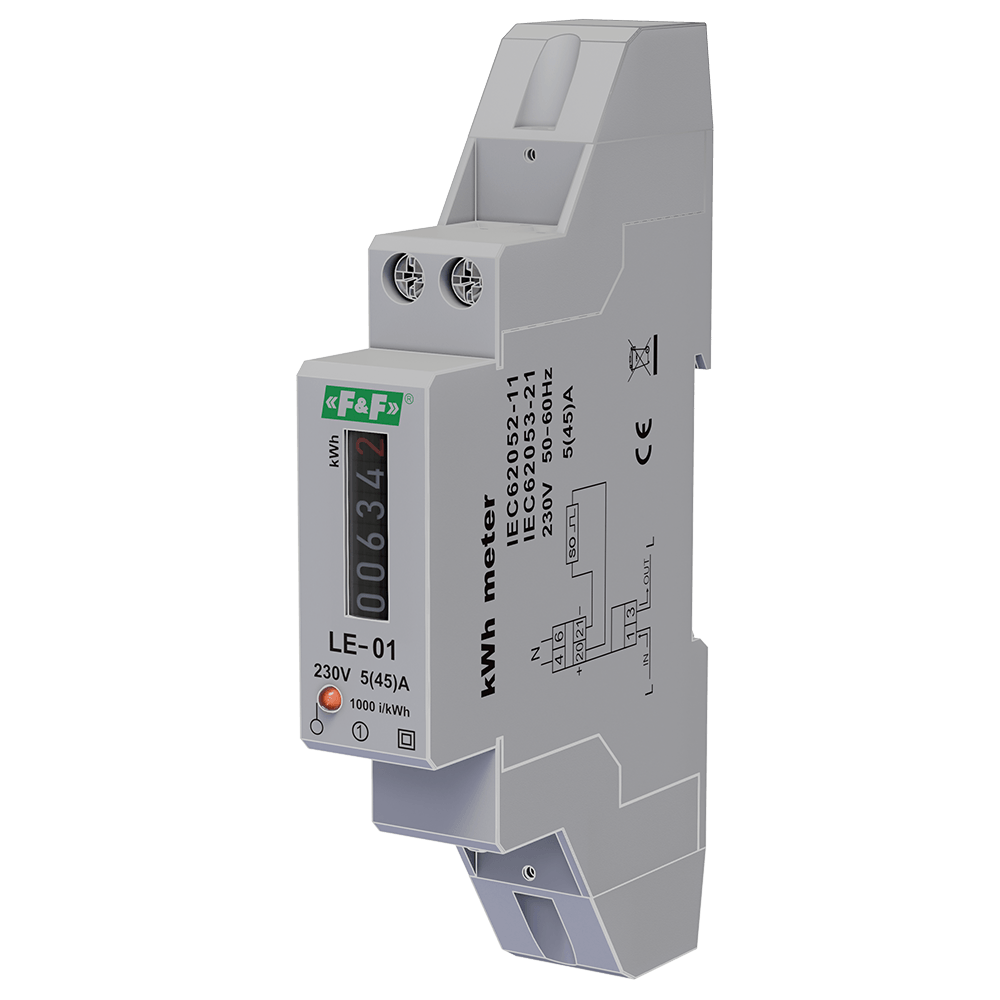

Poznaj inne zalety LE-01

Widoczna obudowa ma szerokość 1 modułu, czyli 18 mm, i jest przystosowana do montażu w rozdzielnicy na szynie TH-35.

Na froncie znajduje się okno liczydła wskazujące zużycie energii w kWh, z ostatnią czerwoną cyfrą oznaczającą 1/10 kWh.

Na panelu przednim widoczna jest czerwona dioda LED, której miganie sygnalizuje sczytywanie pobieranej energii elektrycznej.

Urządzenie posiada zaciski śrubowe do podłączenia toru zasilania oraz wyjścia impulsowego; zaciski mogą być osłonięte plombowaną pokrywą.

Na obudowie widoczne są opisy torów L IN, L OUT, N oraz wyjścia impulsowego SO+ i SO-, ułatwiające identyfikację połączeń.

Materiały dodatkowe

Liczniki energii elektrycznej - liczniki do pomiaru bezpośredniego i półpośredniego. 5 lat gwarancji — Zobacz także nasze inne urządzenie

Liczniki zużycia energii elektrycznej FOX 40A, 100A, 200A, 400A (zdalny odczyt) - przegląd oferty — Zobacz także nasze inne urządzenie

WIFI Monitor energii do pompy ciepła, fotowoltaiki. Dwukierunkowy pomiar energii. NOWY v.2024 — Zobacz także nasze inne urządzenie

ABY OSZACOWAĆ, DOBRZE JEST SKASOWAĆ. FUNKCJA RESETU W LICZNIKACH ZUŻYCIA ENERGII
ELEKTRYCZNEJ

PORADNIK

F&F LICZNIK DO POMIARU PÓŁPOŚREDNIEGO – WSZYSTKO, CO TRZEBA O NIM WIEDZIEĆ

PORADNIK

NOWOCZESNE LICZNIKI ENERGII ELEKTRYCZNEJ Z MODBUSEM I M-BUSEM OD F&F

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Prąd znamionowy (In)
5 A
Maksymalny prąd (Imax)
45 A
Model
Pomiar bezpośredni
Pomiar profilu obciążenia
Nie
Blokada cofania licznika
Tak
Legalizowany
Nie
EDL40/EEC40
Nie
Z blokadą kodem
Nie
Napięcie znamionowe (Un) N-L
165-285 V
Zakres częstotliwości
50-50 Hz
Liczba impulsów
1000-1000 imp/kWh (kvarh)
Typ licznika
Elektroniczny
Klasa dokładności
B
Liczba faz
Jednofazowe
Rodzaj energii mierzonej
Moc czynna
Odpowiednie do
Pobór
Liczba taryf licznika
Jednotaryfowy
Dopuszczenie
Krajowe
Wyjście impulsowe
Elektryczny
Rodzaj wyjścia impulsowego
S0
Rodzaj wskaźnika
Analogowy
Stopień ochrony (IP)
IP20
Liczba pozycji licznika
6
Wysokość
117 mm
Głębokość
65 mm
Szerokość
18 mm
Szerokość wyrażona liczbą modułów
1
Pobór mocy
0,4 W
Sposób montażu
Adapter szyny DIN

Poznaj nasze inne rozwiązania!

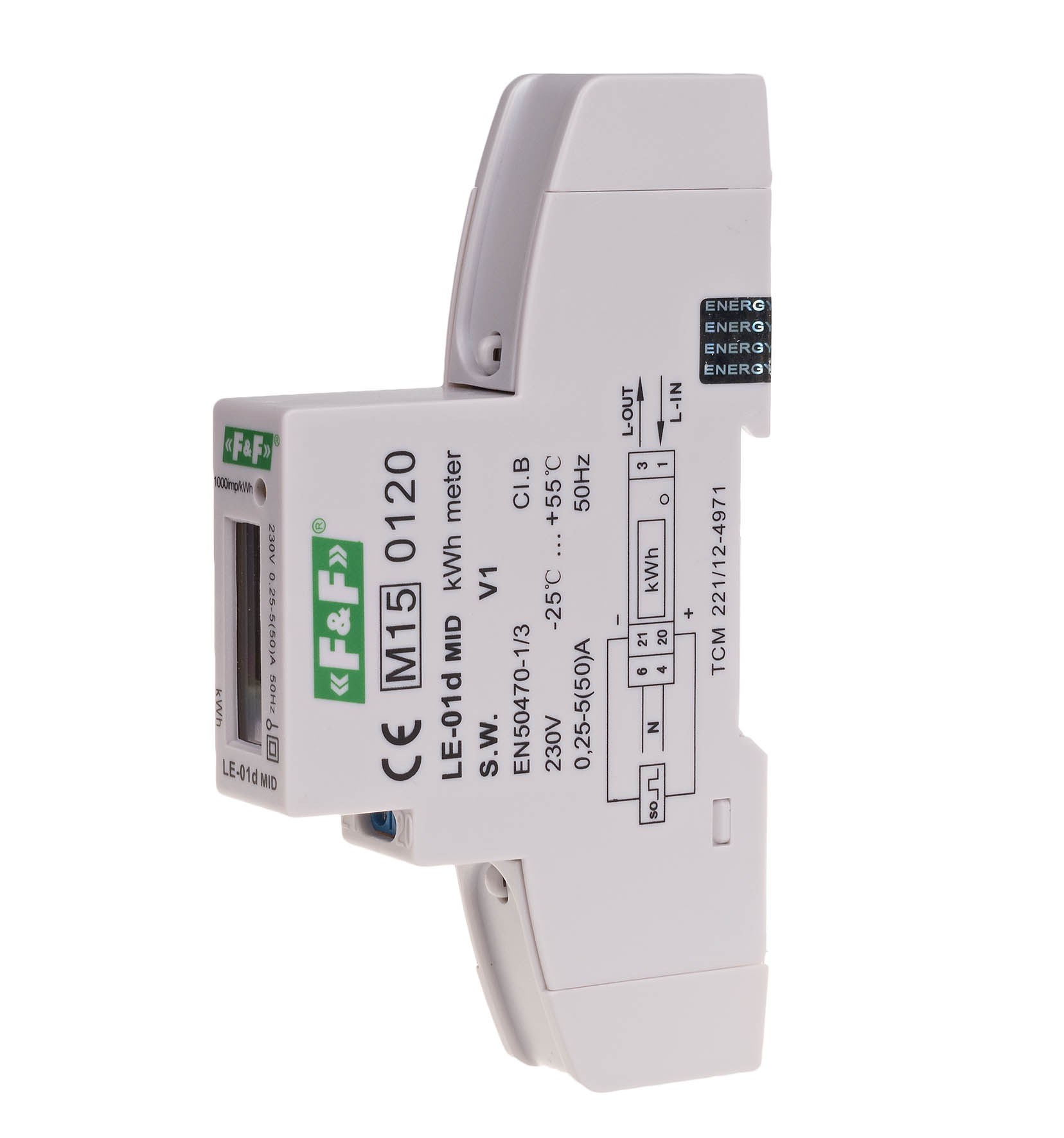

LE-01D

LE-01D

Licznik zużycia energii elektrycznej1-fazowy Pomiar energii czynnej pobranej Certyfikat MID Prąd 50 A LE-01d jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim.

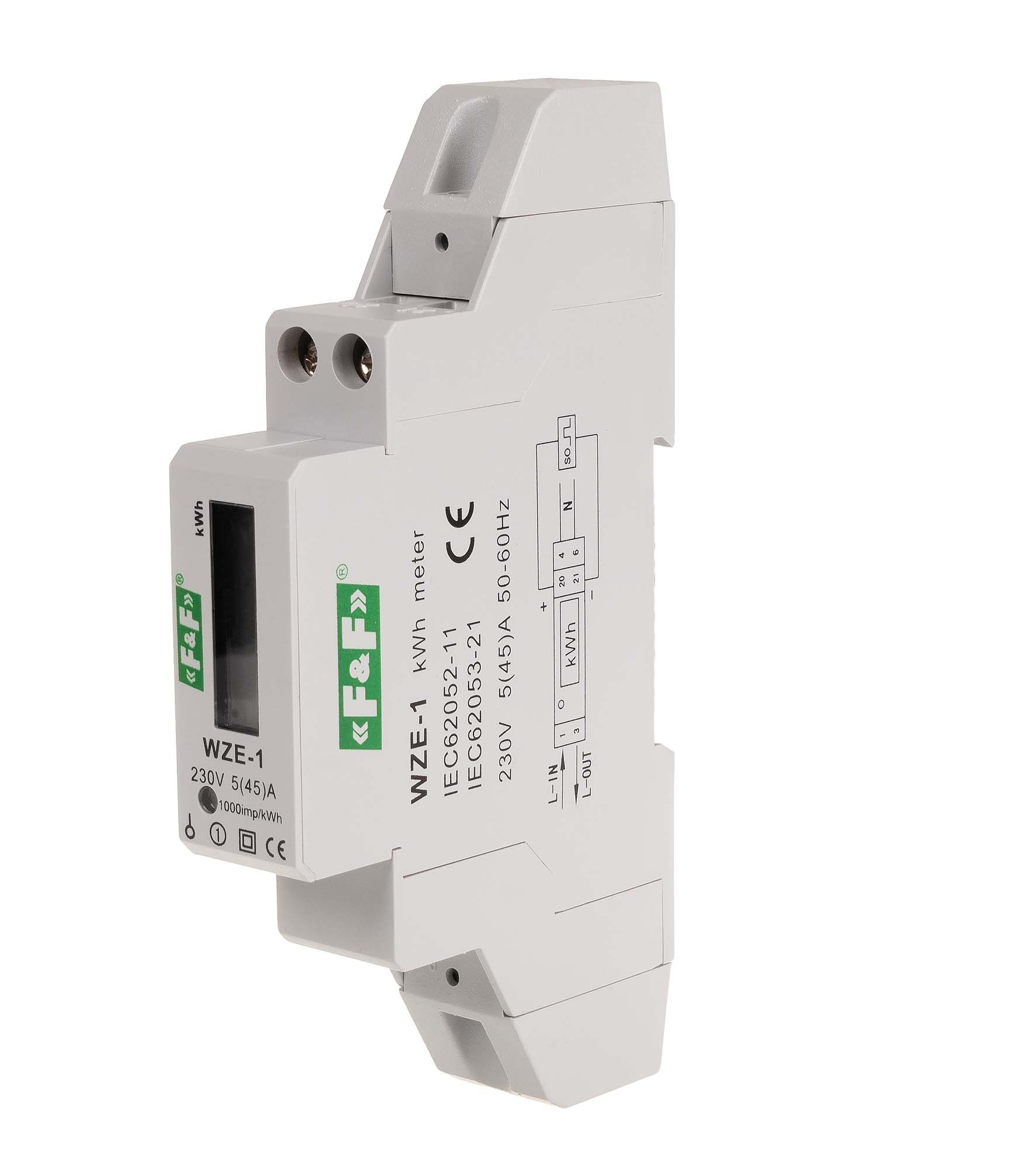

WZE-1

WZE-1

Licznik zużycia energii elektrycznej jednofazowy certyfikat MID Wyświetlacz LCD WZE-1 jest statycznym (elektronicznym) wzorcowanym licznikiem zużycia energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim. Posiada certyfikat MID.

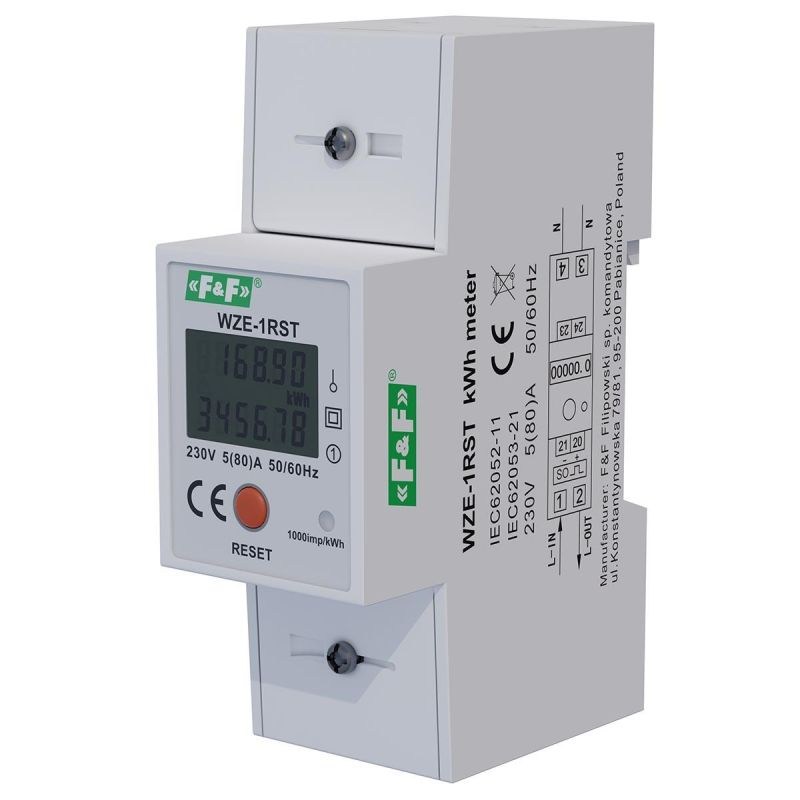

WZE-1RST
