Licznik zużycia energii elektrycznej 3-fazowy, 4-przewodowy LCD MID LE-03D
  • Licznik zużycia energii elektrycznej 3-fazowy, 4-przewodowy LCD MID LE-03D
  • Licznik zużycia energii elektrycznej 3-fazowy, 4-przewodowy LCD MID LE-03D
  • Licznik zużycia energii elektrycznej 3-fazowy, 4-przewodowy LCD MID LE-03D

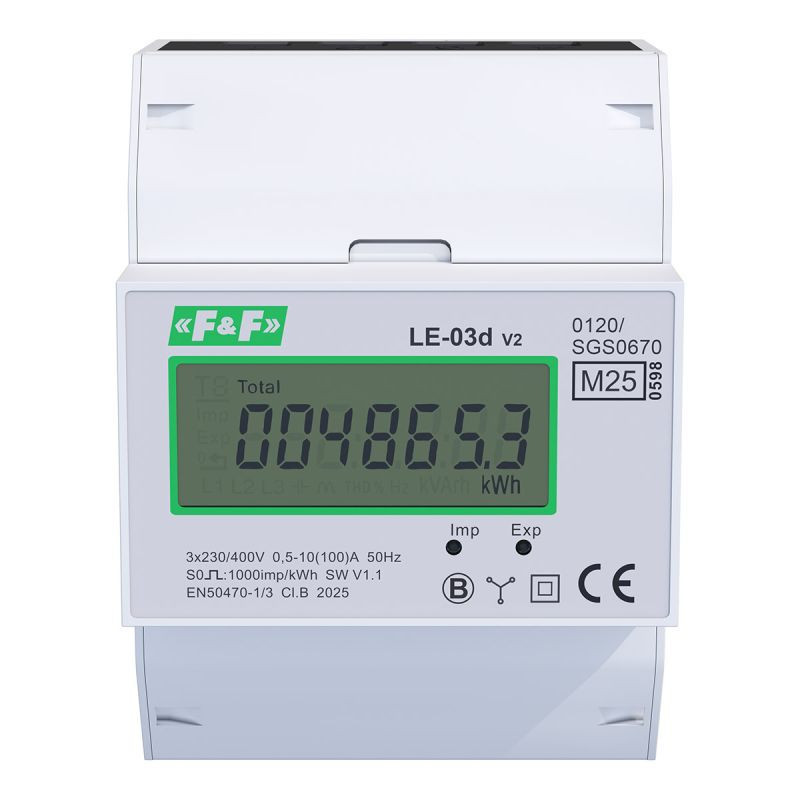

Licznik zużycia energii elektrycznej 3-fazowy, 4-przewodowy LCD MID LE-03D

FFFF-002009

LE-03D to trójfazowy licznik energii z bezpośrednim pomiarem do 3×100 A, klasą dokładności B i certyfikatem MID. Wyposażony w podświetlany wyświetlacz LCD, wyjście impulsowe S0 1000 imp/kWh oraz możliwość plombowania zacisków.

407,25 zł
Brutto
Ilość
Na zapytanie

automatyka domowa i przemysłowa

LE-03D

Licznik zużycia energii LE-03d v.2

Trójfazowy licznik energii LE-03d v.2 3×100 A MID

LE-03d v.2 to elektroniczny, legalizowany licznik zużycia energii elektrycznej przeznaczony do bezpośredniego pomiaru energii czynnej w instalacjach trójfazowych, 4-przewodowych 3×230/400 V AC. Urządzenie sprawdzi się jako precyzyjny licznik zużycia energii w rozdzielnicach budynkowych, obiektach usługowych, instalacjach technicznych oraz układach automatyki, gdzie wymagany jest wiarygodny pomiar zużycia prądu bez stosowania przekładników prądowych. Dzięki prądowi maksymalnemu 3×100 A licznik może obsługiwać rozbudowane obwody odbiorcze, a zgodność z dyrektywą MID pozwala wykorzystywać go w zastosowaniach wymagających legalizowanego pomiaru energii. Podświetlany, 7-cyfrowy wyświetlacz LCD ułatwia odczyt wartości całkowitej energii czynnej w kWh, również w słabiej oświetlonych rozdzielnicach. Wyjście impulsowe typu otwarty kolektor umożliwia przekazywanie informacji o zużyciu do zewnętrznych systemów sczytujących, rejestratorów lub elementów automatyki monitorującej. Stała impulsowania 1000 imp/kWh ułatwia integrację z układami nadzoru energii i rozliczania poboru. LE-03d v.2 należy do grupy urządzeń takich jak podliczniki prądu, liczniki energii na szynę DIN oraz trójfazowe liczniki energii stosowane do kontroli kosztów, analizy obciążenia i optymalizacji pracy instalacji. W porównaniu z rozwiązaniami takimi jak jednofazowe liczniki energii, model ten jest przeznaczony do układów trójfazowych, w których istotny jest całościowy licznik zużycia energii elektrycznej dla większych odbiorników, podrozdzielni lub wydzielonych stref zasilania.

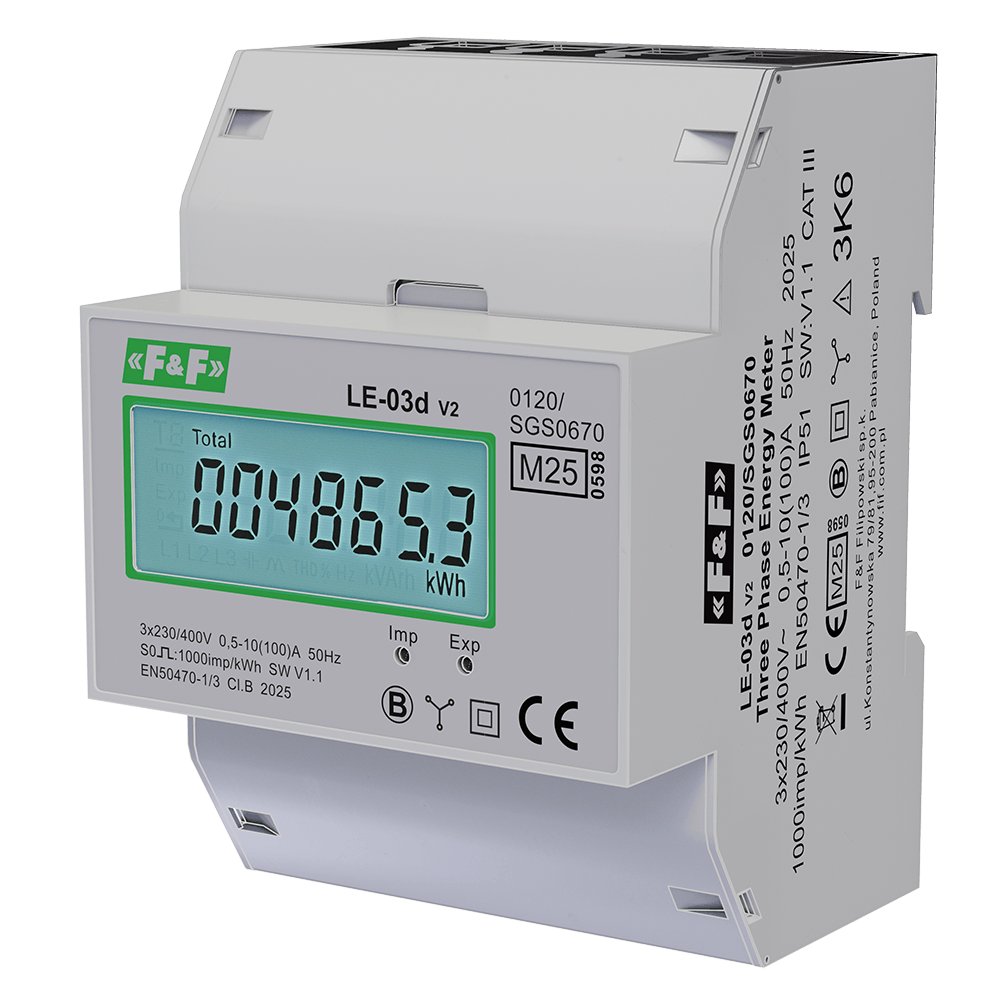

Licznik zużycia energii LE-03d v.2

Dlaczego warto wybrać LE-03D?

Pomiar bezpośredni trójfazowy 4-przewodowy

Prąd maksymalny 3×100 A

Certyfikat MID 2014/32/EU

Klasa dokładności B

Podświetlany wyświetlacz LCD

Wyjście impulsowe SO

Montaż na szynie TH-35

Zakres pracy -25÷55°C

Stopień ochrony IP51

Zgodność z dyrektywą MID potwierdza przydatność licznika do zastosowań, w których wymagana jest wiarygodna rejestracja zużycia energii. To ważna przewaga w instalacjach rozliczeniowych, podlicznikowych i technicznych, gdzie liczy się dokładność oraz zgodność z wymaganiami pomiarowymi.

Licznik pracuje w układzie trójfazowym 4-przewodowym i umożliwia pomiar bezpośredni prądu do 3×100 A. Pozwala to ograniczyć liczbę dodatkowych elementów instalacji i uprościć montaż w rozdzielnicy, zachowując precyzyjny nadzór nad poborem energii.

Wyjście SO+/SO– typu otwarty kolektor generuje impulsy proporcjonalne do przyrostu energii, ze stałą 1000 imp/kWh. Umożliwia to podłączenie zewnętrznego urządzenia sczytującego i włączenie licznika w system monitorowania zużycia energii lub automatykę budynkową.
Licznik zużycia energii LE-03d v.2 Licznik zużycia energii LE-03d v.2 Licznik zużycia energii LE-03d v.2
Stabilna praca

Stabilna praca

Zakres temperatury -25÷55°C umożliwia zastosowanie w wymagających rozdzielnicach.

Precyzyjny odczyt

Precyzyjny odczyt

Klasa B według EN50470-1/3 wspiera rzetelny pomiar energii.

Prosta integracja

Prosta integracja

Impulsy 1000 imp/kWh ułatwiają zewnętrzne monitorowanie zużycia.

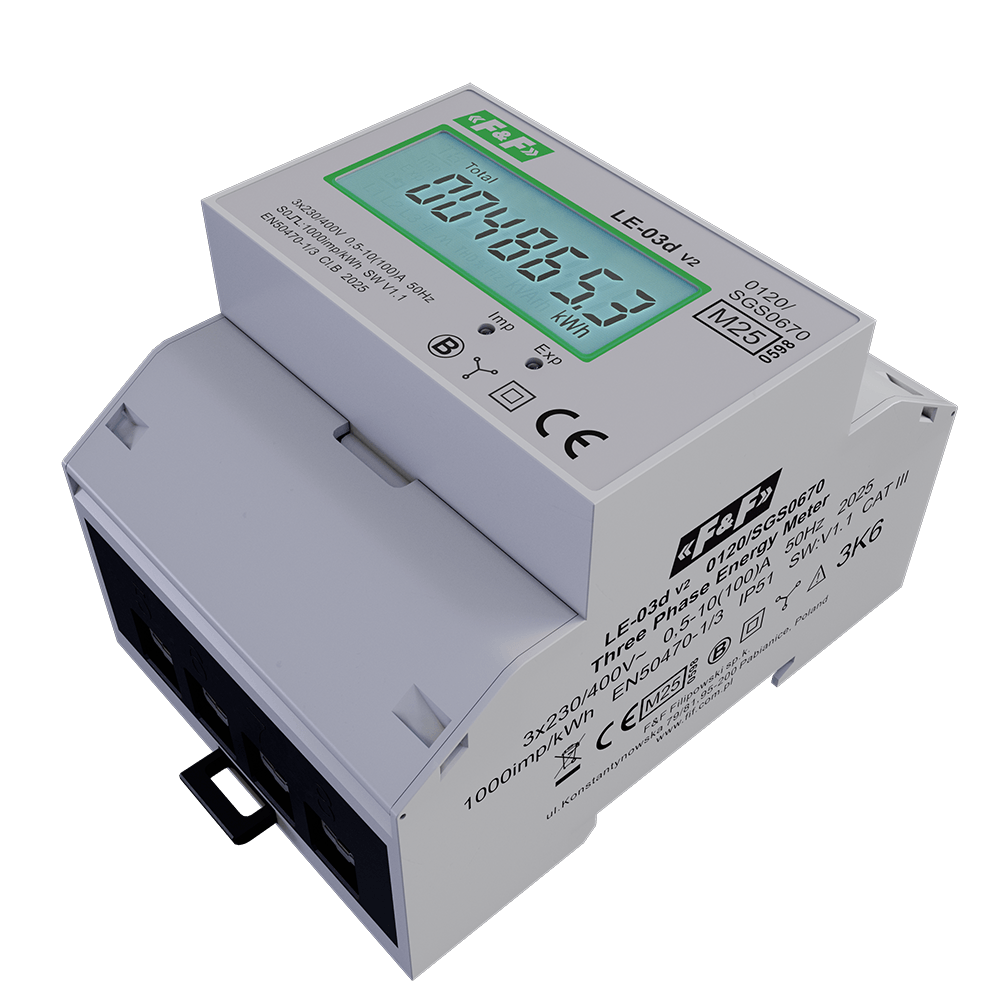

Licznik zużycia energii LE-03d v.2

Poznaj inne zalety LE-03D

Obudowa ma szerokość 4 modułów, czyli 72 mm, i jest przystosowana do montażu na standardowej szynie TH-35 w rozdzielnicy.

Na froncie znajduje się 7-cyfrowy wyświetlacz LCD z białym podświetleniem, przeznaczony do prezentacji wskazań energii w kWh.

Widoczna na panelu przednim dioda LED sygnalizuje sczytywanie oraz przyrost energii, ułatwiając kontrolę pracy licznika.

Przyłącza dla przewodów fazowych i neutralnego są wykonane jako zaciski śrubowe, umieszczone pod osłonami zaciskowymi.

Złącze wyjścia impulsowego SO+/SO– znajduje się pod osłoną zacisków. Osłony mogą być plombowane, co ogranicza dostęp do połączeń.

Materiały dodatkowe

Liczniki energii elektrycznej - liczniki do pomiaru bezpośredniego i półpośredniego. 5 lat gwarancji — Zobacz także nasze inne urządzenie

NOWOŚĆ F&F 2026 // LE-03 seria 4Q - pomiar energii indukcyjnej i pojemnościowej — Zobacz także nasze inne urządzenie

Liczniki zużycia energii elektrycznej FOX 40A, 100A, 200A, 400A (zdalny odczyt) - przegląd oferty — Zobacz także nasze inne urządzenie

PORADNIK

F&F LICZNIK DO POMIARU PÓŁPOŚREDNIEGO – WSZYSTKO, CO TRZEBA O NIM WIEDZIEĆ

PORADNIK

NOWOCZESNE LICZNIKI ENERGII ELEKTRYCZNEJ Z MODBUSEM I M-BUSEM OD F&F

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Prąd znamionowy (In)
10 A
Maksymalny prąd (Imax)
100 A
Model
Pomiar bezpośredni
Pomiar profilu obciążenia
Nie
Blokada cofania licznika
Tak
Legalizowany
Tak
Szerokość wyrażona liczbą modułów
7
EDL40/EEC40
Nie
Z blokadą kodem
Nie
Napięcie znamionowe (Un) N-L
165-285 V
Zakres częstotliwości
50-50 Hz
Liczba impulsów
1000-1000 imp/kWh (kvarh)
Typ licznika
Elektroniczny
Klasa dokładności
B
Liczba faz
Trójfazowe / trójfazowe z przewodem neutralnym
Rodzaj energii mierzonej
Moc czynna
Odpowiednie do
Pobór
Liczba taryf licznika
Jednotaryfowy
Dopuszczenie
MID (Measuring Instruments Directive)
Wyjście impulsowe
Elektryczny
Rodzaj wyjścia impulsowego
S0
Rodzaj wskaźnika
Cyfrowy
Stopień ochrony (IP)
IP51
Liczba pozycji licznika
6
Wysokość
100 mm
Głębokość
65 mm
Szerokość
122 mm
Pobór mocy
2 W
Sposób montażu
Adapter szyny DIN

Poznaj nasze inne rozwiązania!

LE-02D

LE-02D

Uwaga! Wersja licznika v2 już w sprzedaży! 3-fazowy licznik zużycia energii elektrycznej Prąd max 3x80 A certyfikat MID Pomiar: energia czynna pobrana Podświetlany wyświetlacz LCD
LE-03

LE-03

Licznik zużycia energii elektrycznej trójfazowy Prąd 3x100A Pomiar energii czynnej pobranej LE-03 jest statycznym (elektronicznym) wzorcowanym wskaźnikiem zużycia energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.
LE-04D

LE-04D

Licznik zużycia energii elektrycznej 3-fazowy Pomiar energii czynnej pobranej Prąd 3x100 A Pomiar i rozliczenia w systemie 2-taryfowym Wyjście impulsowe VO LE-04d jest elektronicznym licznikiem zużycia prądu przemiennego 3-fazowego w układzie bezpośrednim. Przeznaczony jest do pomiaru i rozliczeń w systemie dwutaryfowym. Współpracuje z zewnętrznym zegarem sterującym.

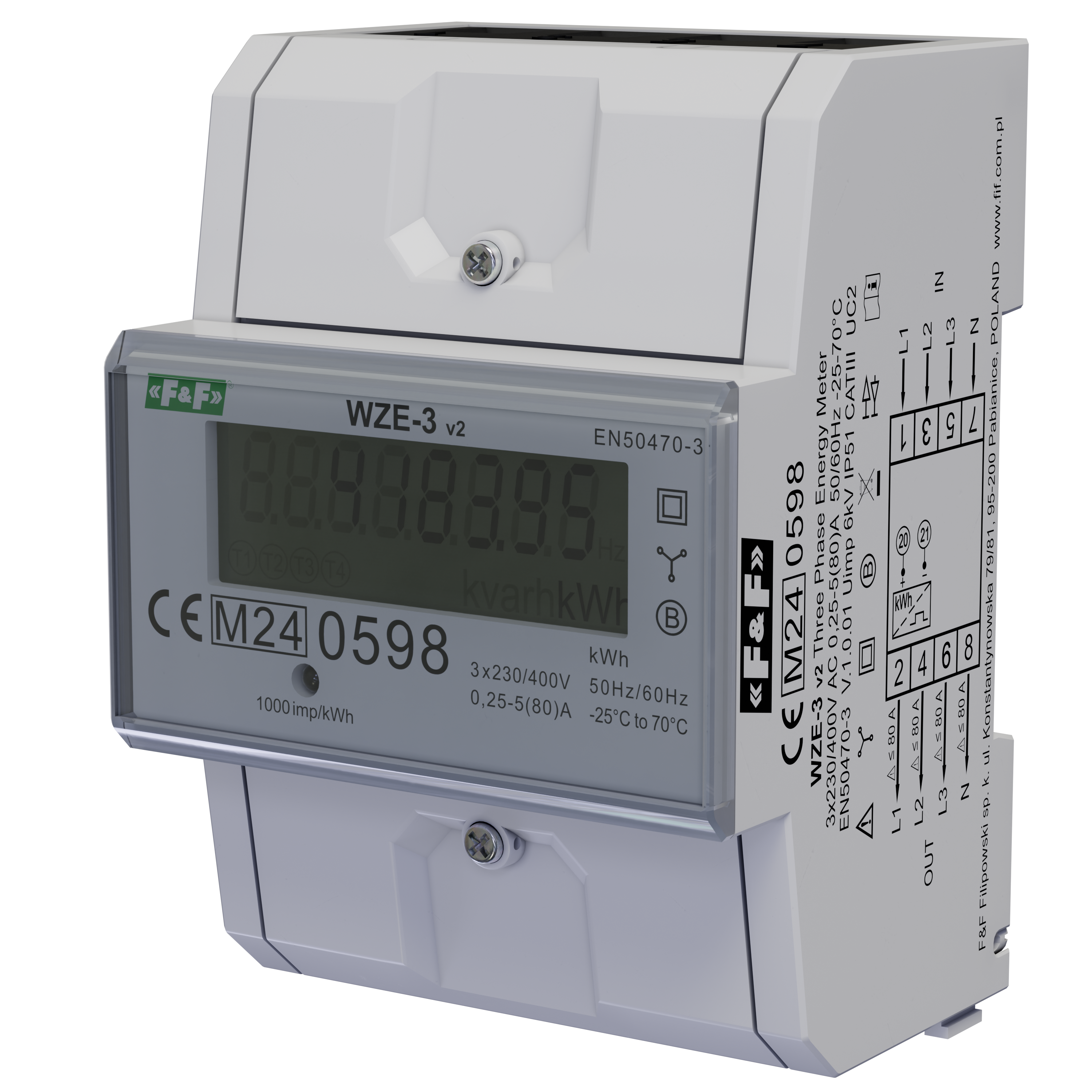

WZE-3

WZE-3

Licznik zużycia energii elektrycznej trójfazowy Certyfikat MID Gwarancja 5 lat Licznik WZE-3 v.2 jest statycznym (elektronicznym), wzorcowanym licznikiem zużycia energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim. Posiada certyfikat MID.
WZE-3RST

WZE-3RST

Licznik zużycia energii elektrycznej 3-fazowy Certyfikat MID Podświetlany wyświetlacz LCD Licznik pomocniczy z funkcją REST 5 lat gwarancji Licznik trójfazowy zużycia energii elektrycznej z jedną pozycją zużycia energii na wyświetlaczu LCD. Możliwość resetowania stanu licznika pomocniczego. Posiada certyfikat MID.

Pliki do pobrania

LE-03D-declaration-pref-origin-status-1.pdf
LE-03D-declaration-RoHS-pl-1.pdf
Karta katalogowa.pdf
le-03d-instrukcja-obslugi.pdf
le-03d-v2-instrukcja-obslugi.pdf
le-03d-v-2-certyfikat-mid-20260420.pdf
le-03d-v-2-mid-certyficate-20260420.pdf
le-03d-v-2-deklaracja-ce.pdf
le-03d-v-2-ce-declaration.pdf
le-03d-v-2-certyfikat-mid-20360119.pdf
le-03d-v-2-mid-certificate-20360119.pdf
ff-certyfikat-reach-pl-2026.pdf
