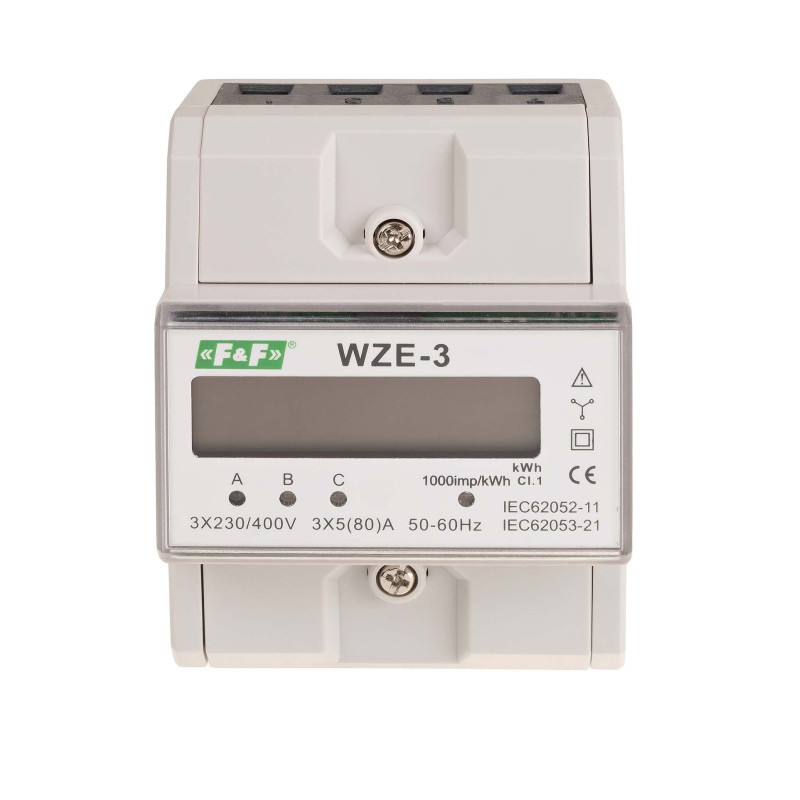

Trójfazowy licznik zużycia energii 80A, MID WZE-3
  • Trójfazowy licznik zużycia energii 80A, MID WZE-3
  • Trójfazowy licznik zużycia energii 80A, MID WZE-3
  • Trójfazowy licznik zużycia energii 80A, MID WZE-3

Trójfazowy licznik zużycia energii 80A, MID WZE-3

FFFF-076465

WZE-3 to trójfazowy licznik energii czynnej umożliwiający bezpośredni pomiar w instalacjach o prądzie do 80 A. Dzięki modułowej konstrukcji może być montowany w rozdzielnicach REG/DRA. Wyniki pomiarów prezentowane są na ekranie LCD, a diody LED informują o generowanych impulsach pomiarowych.

155,79 zł
Brutto
Dostawa w ciągu 1-3 dni
Ilość
12

  • Opis

automatyka domowa i przemysłowa

WZE-3

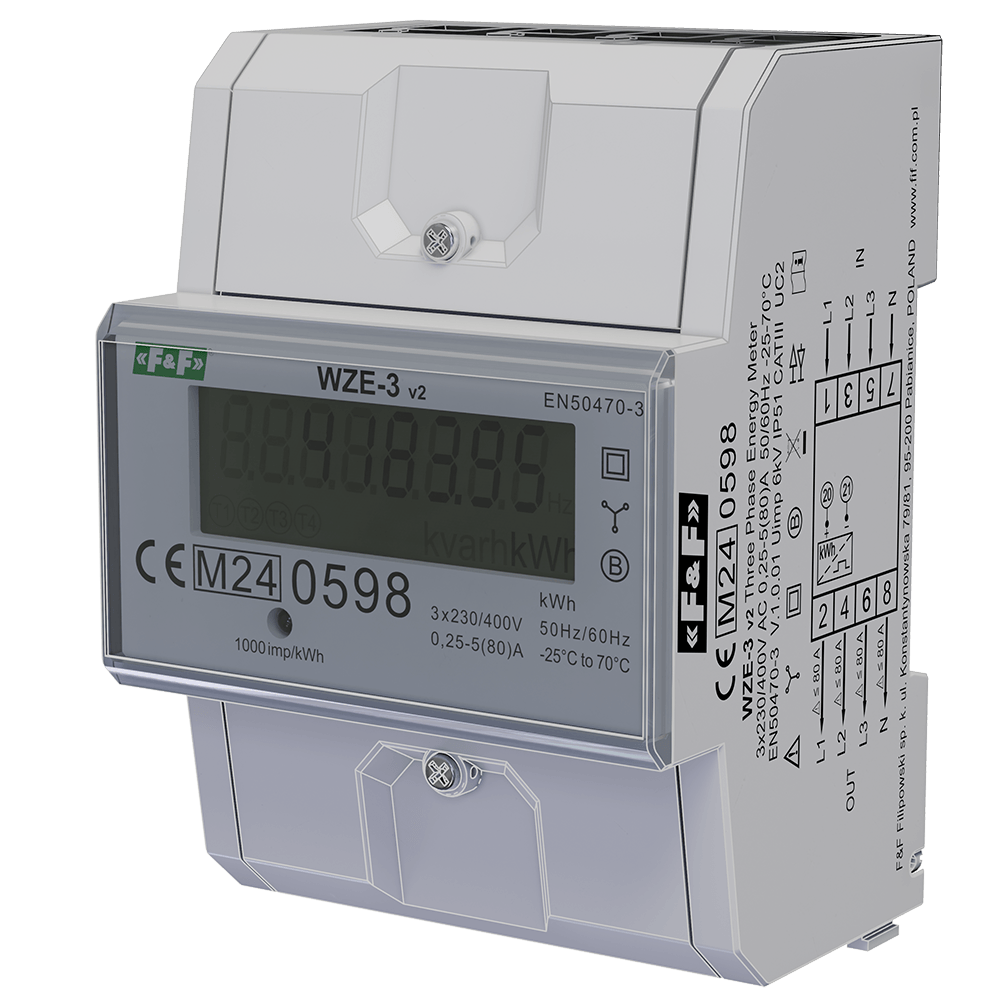

Licznik zużycia energii WZE-3 v2

Trójfazowy licznik energii WZE-3 v2 80 A z MID

WZE-3 v2 to statyczny, elektroniczny licznik zużycia energii elektrycznej przeznaczony do bezpośredniego pomiaru energii czynnej pobranej w trójfazowej instalacji 4-przewodowej. Urządzenie pracuje przy napięciu znamionowym 3×230/400 V i prądzie maksymalnym 3×80 A, dzięki czemu sprawdza się jako licznik zużycia prądu w rozdzielnicach budynkowych, instalacjach usługowych oraz aplikacjach przemysłowych wymagających kontroli poboru energii. Certyfikat MID potwierdza zgodność z wymaganiami dla urządzeń pomiarowych, a klasa dokładności B według EN50470-3 zapewnia wiarygodny pomiar zużycia energii w układzie trójfazowym. Licznik wskazuje sumaryczną energię pobraną przez trzy fazy na segmentowym wyświetlaczu LCD, a pobór energii sygnalizuje czerwoną diodą LED ze stałą 1000 imp/kWh. Wbudowane separowane wyjście impulsowe typu otwarty kolektor umożliwia podłączenie zewnętrznego urządzenia sczytującego impulsy SO, co ułatwia monitorowanie zużycia energii, integrację z systemami rejestracji danych oraz tworzenie podliczników prądu w większych instalacjach. Montaż na szynie TH-35 i szerokość 4,5 modułu pozwalają wygodnie instalować urządzenie w standardowych rozdzielnicach. WZE-3 v2 należy do kategorii liczniki energii na szynę DIN i jest praktycznym rozwiązaniem tam, gdzie trójfazowe liczniki energii muszą zapewniać prosty odczyt, możliwość plombowania osłon zacisków oraz niezawodną pracę w szerokim zakresie temperatur od -25 do 55°C. Produkt ułatwia analizę kosztów energii, rozliczenia wewnętrzne i kontrolę obciążenia instalacji, stanowiąc solidny licznik zużycia energii elektrycznej dla automatyki budynkowej i przemysłowej. W systemach, w których stosowane są również jednofazowe liczniki energii, model WZE-3 v2 pozwala uzupełnić pomiary o obwody trójfazowe.
Licznik zużycia energii WZE-3 v2

Dlaczego warto wybrać WZE-3?

Trójfazowy pomiar bezpośredni do 3×80 A

Certyfikat MID 2014/32/EU

Klasa dokładności B

Wyjście impulsowe OC

Wielofunkcyjny wyświetlacz LCD

Montaż na szynie TH-35

Zakres pracy -25÷55°C

Stopień ochrony IP20

Plombowane osłony zacisków

Licznik mierzy energię czynną pobraną w instalacji 3-fazowej 4-przewodowej bez przekładników prądowych, przy prądzie maksymalnym 3×80 A. To upraszcza montaż w rozdzielnicach i pozwala kontrolować zużycie energii w obwodach budynkowych, usługowych oraz przemysłowych.

Separowane wyjście impulsowe typu otwarty kolektor SO+ SO- umożliwia podłączenie zewnętrznego urządzenia sczytującego. Dzięki stałej 1000 imp/kWh licznik może współpracować z systemami monitorowania energii, rejestratorami lub automatyką odpowiedzialną za analizę poboru.

Zgodność z dyrektywą MID 2014/32/EU oraz klasa dokładności B według EN50470-3 zwiększają wiarygodność wskazań. Urządzenie sprawdzi się tam, gdzie istotne są stabilne odczyty, identyfikowalność licznika i uporządkowane rozliczanie zużycia energii.
Licznik zużycia energii WZE-3 v2 Licznik zużycia energii WZE-3 v2 Licznik zużycia energii WZE-3 v2
Kontrola kosztów

Kontrola kosztów

Ułatwia bieżącą analizę zużycia energii w obwodach trójfazowych.

Standard rozdzielnicowy

Standard rozdzielnicowy

Kompaktowa forma modułowa pasuje do typowych rozdzielnic na szynę DIN.

Bezpieczne rozliczanie

Bezpieczne rozliczanie

Plombowane osłony zacisków ograniczają ryzyko nieuprawnionej ingerencji.

Licznik zużycia energii WZE-3 v2

Poznaj inne zalety WZE-3

Widoczna obudowa z tworzywa PC+ABS ma szerokość 4,5 modułu, czyli około 75–76 mm, i jest przystosowana do montażu w rozdzielnicy.

Na panelu przednim znajduje się segmentowy wyświetlacz LCD pokazujący zarejestrowaną energię pobraną w kWh, bez podświetlenia.

Front urządzenia wyposażono w czerwoną diodę LED sygnalizującą sczytywanie i pobór energii ze stałą 1000 imp/kWh.

Urządzenie ma zaciski śrubowe dla obwodów mocy oraz wyjścia impulsowego; osłony zacisków mogą być plombowane, co ogranicza dostęp do połączeń.

Konstrukcja tylnej części obudowy jest przeznaczona do instalacji na standardowej szynie TH-35 w rozdzielnicach elektrycznych.

Materiały dodatkowe

Liczniki energii elektrycznej - liczniki do pomiaru bezpośredniego i półpośredniego. 5 lat gwarancji — Zobacz także nasze inne urządzenie

WIFI Monitor energii do pompy ciepła, fotowoltaiki. Dwukierunkowy pomiar energii. NOWY v.2024 — Zobacz także nasze inne urządzenie

Liczniki zużycia energii elektrycznej FOX 40A, 100A, 200A, 400A (zdalny odczyt) - przegląd oferty — Zobacz także nasze inne urządzenie

PORADNIK

NOWOCZESNE LICZNIKI ENERGII ELEKTRYCZNEJ Z MODBUSEM I M-BUSEM OD F&F

PORADNIK

JAK SPRAWDZAĆ I KONTROLOWAĆ ZUŻYCIE ENERGII

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Prąd znamionowy (In)
5 A
Maksymalny prąd (Imax)
80 A
Model
Pomiar bezpośredni
Pomiar profilu obciążenia
Nie
Blokada cofania licznika
Tak
Legalizowany
Tak
Szerokość wyrażona liczbą modułów
4,5
EDL40/EEC40
Nie
Z blokadą kodem
Nie
Napięcie znamionowe (Un) N-L
160-265 V
Napięcie znamionowe (Un) L-L
230-230 V
Zakres częstotliwości
50-50 Hz
Liczba impulsów
1000-1000 imp/kWh (kvarh)
Typ licznika
Elektroniczny
Liczba faz
Trójfazowe / trójfazowe z przewodem neutralnym
Rodzaj energii mierzonej
Moc czynna
Odpowiednie do
Pobór
Liczba taryf licznika
Jednotaryfowy
Dopuszczenie
MID (Measuring Instruments Directive)
Wyjście impulsowe
Elektryczny
Rodzaj wyjścia impulsowego
S0
Rodzaj wskaźnika
Cyfrowy
Sposób montażu
Adapter szyny DIN
Stopień ochrony (IP)
IP20
Liczba pozycji licznika
8
Wysokość
100 mm
Głębokość
65 mm
Szerokość
75 mm
Pobór mocy
2 W
Klasa dokładności
B

Poznaj nasze inne rozwiązania!

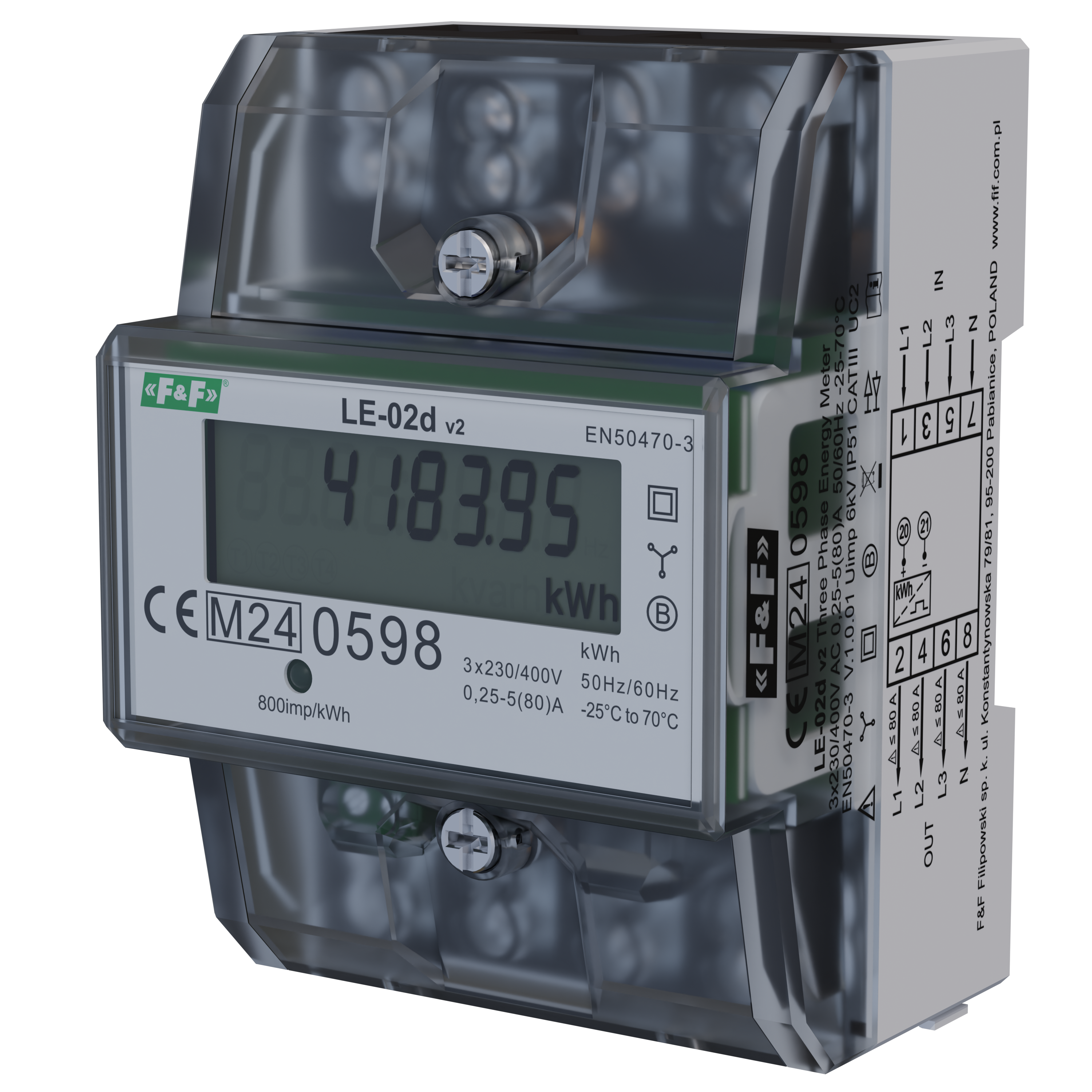

LE-02D

LE-02D

Uwaga! Wersja licznika v2 już w sprzedaży! 3-fazowy licznik zużycia energii elektrycznej Prąd max 3x80 A certyfikat MID Pomiar: energia czynna pobrana Podświetlany wyświetlacz LCD

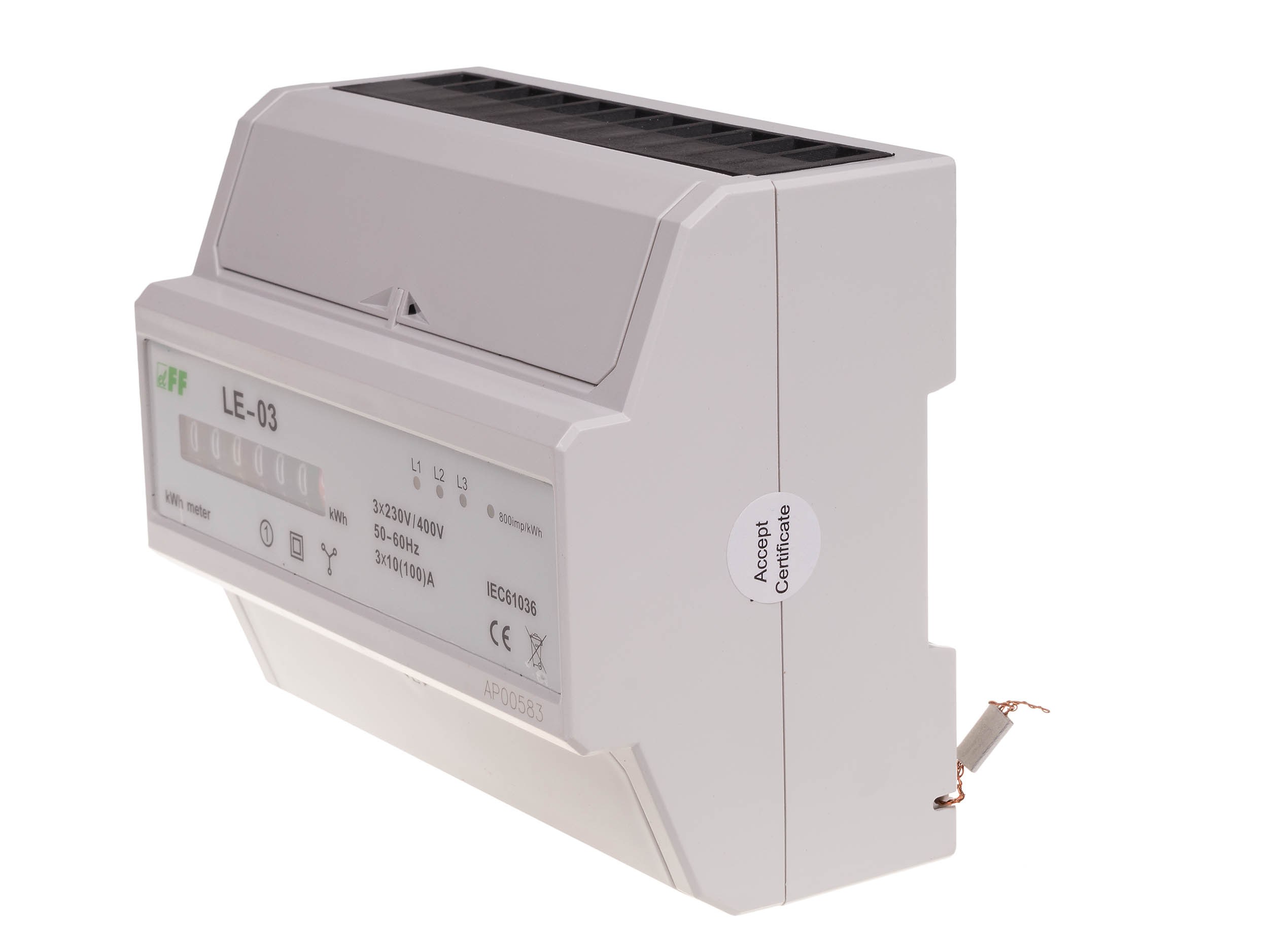

LE-03

LE-03

Licznik zużycia energii elektrycznej trójfazowy Prąd 3x100A Pomiar energii czynnej pobranej LE-03 jest statycznym (elektronicznym) wzorcowanym wskaźnikiem zużycia energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.

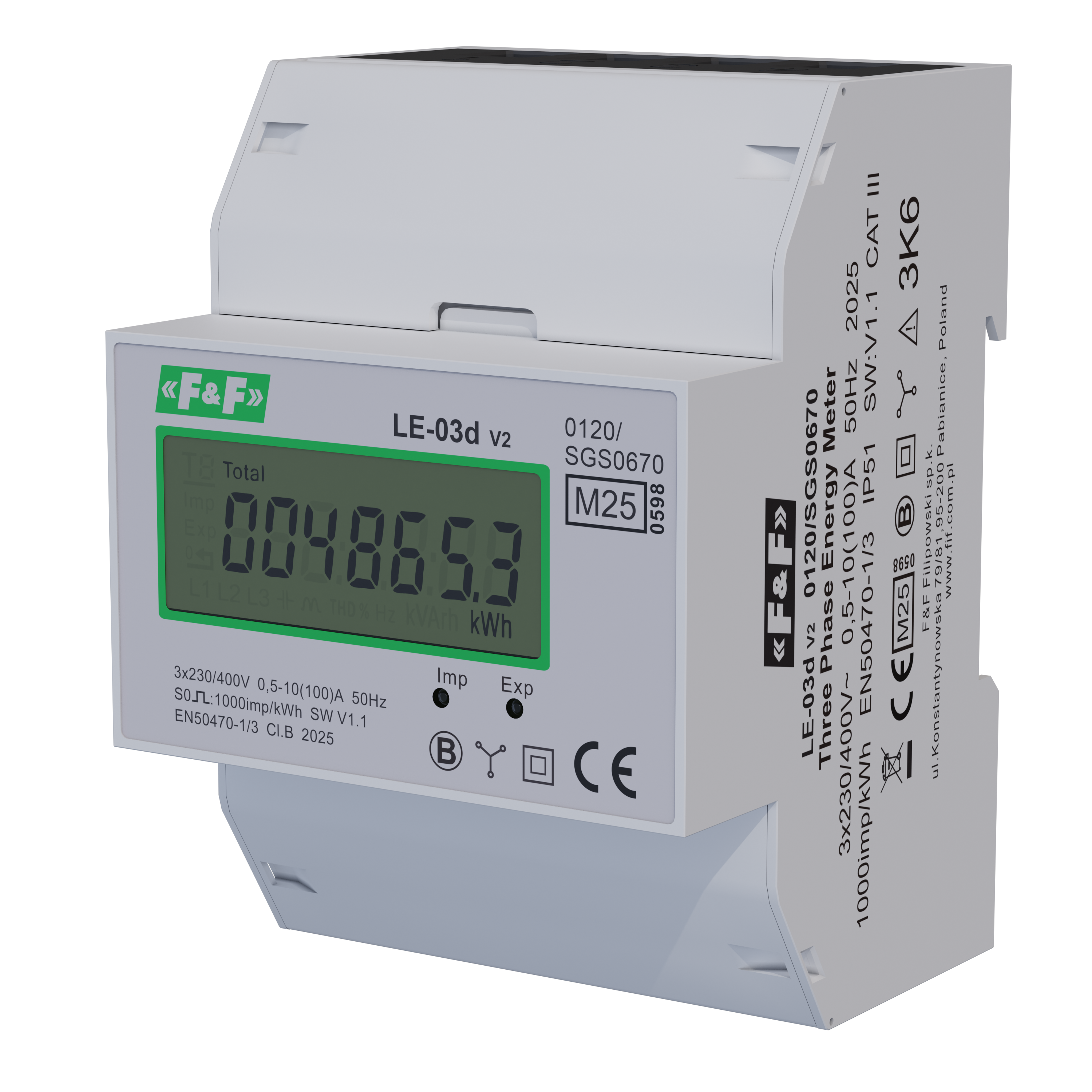

LE-03D

LE-03D

Licznik zużycia energii elektrycznej 3-fazowy, 4-przewodowy Prąd 3x100 A Pomiar energii czynnej pobranej Certyfikat MID Podświetlany wyświetlacz LCD Licznik LE-03d v.2 jest elektronicznym, legalizowanym (deklaracja MID), 3-fazowym, 4-przewodowym licznikiem energii elektrycznej przeznaczonym do pomiaru w układzie bezpośrednim. Licznik wyposażony jest również w podświetlone pole odczytowe.

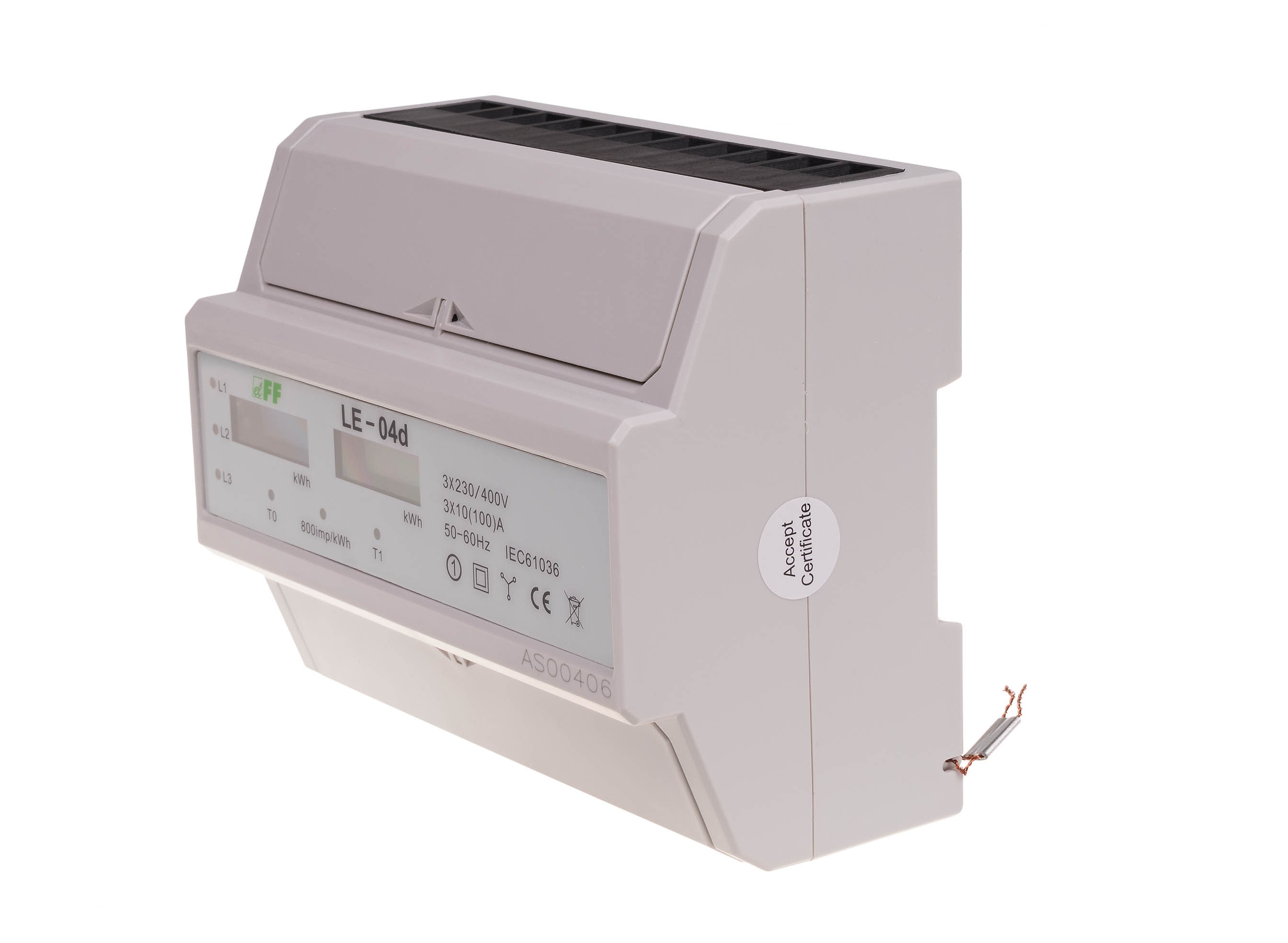

LE-04D

LE-04D

Licznik zużycia energii elektrycznej 3-fazowy Pomiar energii czynnej pobranej Prąd 3x100 A Pomiar i rozliczenia w systemie 2-taryfowym Wyjście impulsowe VO LE-04d jest elektronicznym licznikiem zużycia prądu przemiennego 3-fazowego w układzie bezpośrednim. Przeznaczony jest do pomiaru i rozliczeń w systemie dwutaryfowym. Współpracuje z zewnętrznym zegarem sterującym.

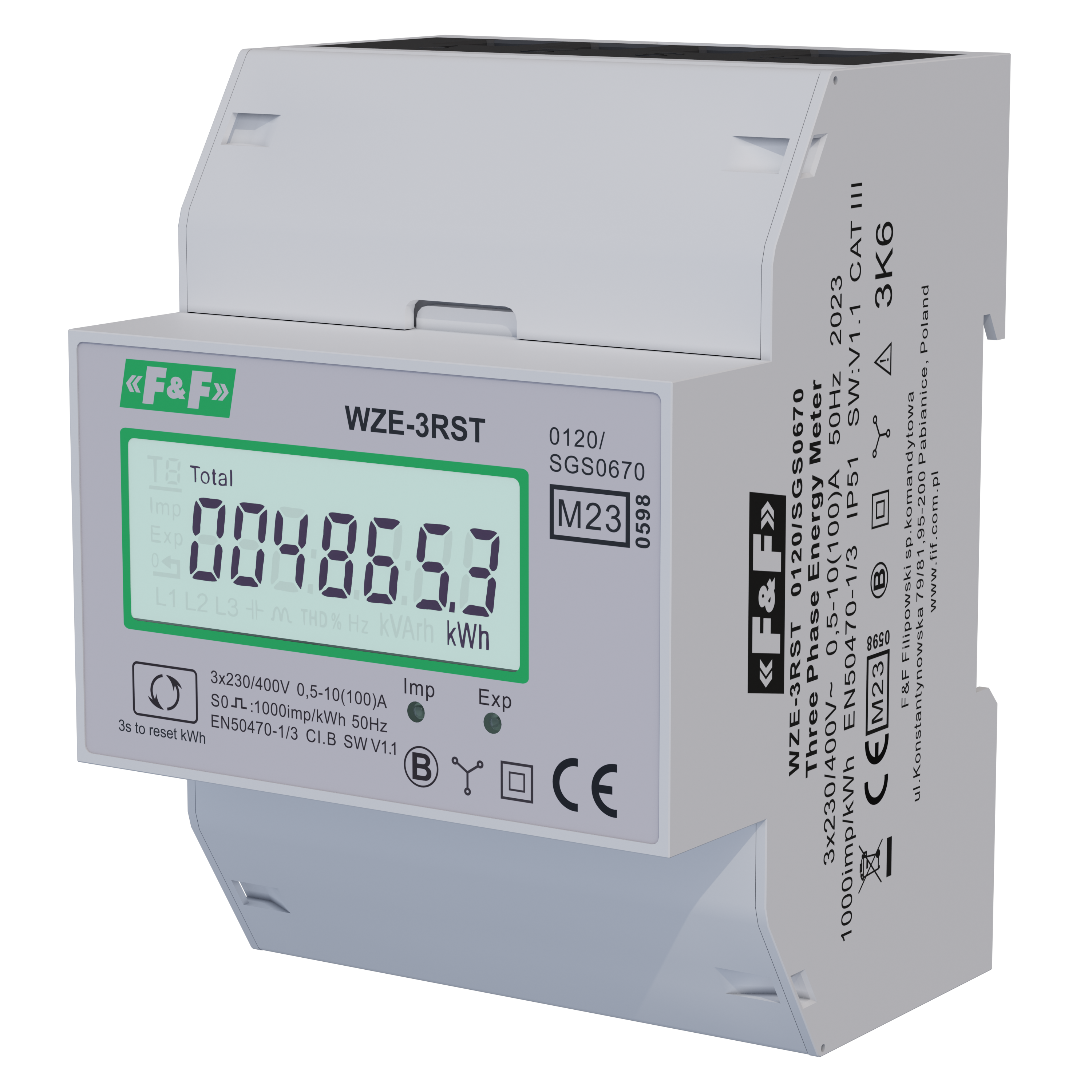

WZE-3RST

WZE-3RST

Licznik zużycia energii elektrycznej 3-fazowy Certyfikat MID Podświetlany wyświetlacz LCD Licznik pomocniczy z funkcją REST 5 lat gwarancji Licznik trójfazowy zużycia energii elektrycznej z jedną pozycją zużycia energii na wyświetlaczu LCD. Możliwość resetowania stanu licznika pomocniczego. Posiada certyfikat MID.

Pliki do pobrania

WZE-3-declaration-pref-origin-status-1.pdf
WZE-3-declaration-RoHS-pl-1.pdf
Karta katalogowa.pdf
wze-3-instrukcja-obslugi.pdf
wze-3-v2-instrukcja-obslugi.pdf
wze-3-v2-certyfikat-mid.pdf
wze-3-v2-deklaracja-ce.pdf
ff-certyfikat-reach-pl-2026.pdf

O firmie F&F

F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.

Siedziba firmy F&F
F&F Logo Białe
Polski producent
automatyki domowej i przemysłowej
Klasa ETIM
Licznik energii elektrycznej (EC001506)
Symbol
WZE-3
Szerokość wyrażona liczbą modułów
3
Stopień ochrony (IP)
IP20
Sposób montażu
Adapter szyny DIN
Model
Pomiar bezpośredni
Liczba faz
Trófazowe
Odpowiednie do
Pobór
Typ licznika
Elektroniczny
Prąd znamionowy (In)
80 A
Maksymalny prąd (Imax)
80 A
Rodzaj energii mierzonej
Moc czynna
Liczba taryf licznika
Jednotaryfowy
Blokada cofania licznika
tak
Legalizowany
nie
Dopuszczenie
Krajowe
Wyjście impulsowe
Elektryczny
Rodzaj wyjścia impulsowego
S0
Rodzaj wskaźnika
Cyfrowy

Specyficzne kody

EAN13
5902431670058
FFFF-076465
12
