Licznik zużycia energii LCD trójfazowy z programowalną przekładnią LE-02d CT
  • Licznik zużycia energii LCD trójfazowy z programowalną przekładnią LE-02d CT

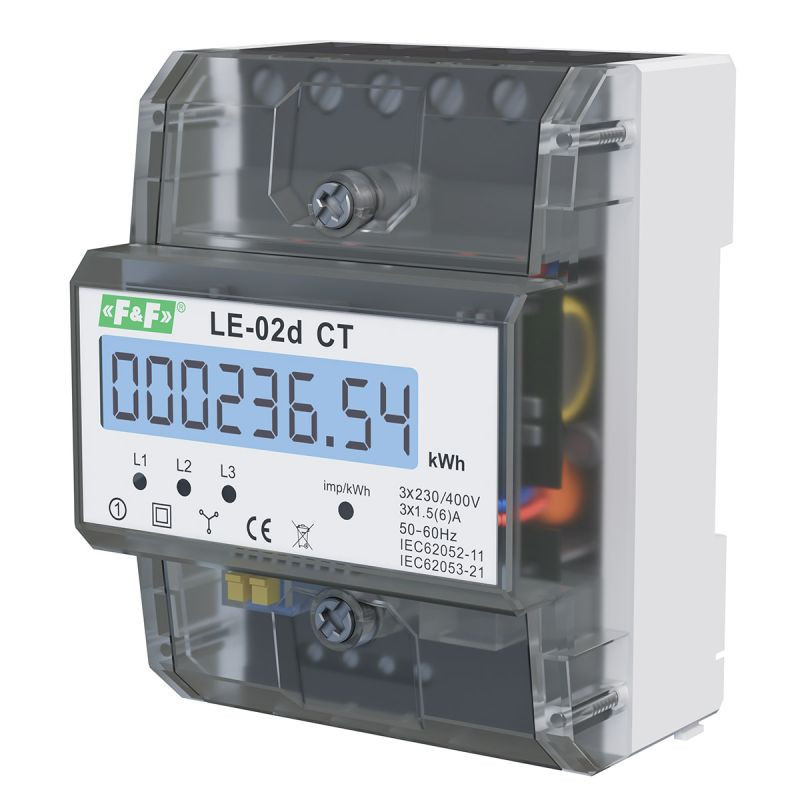

Licznik zużycia energii LCD trójfazowy z programowalną przekładnią LE-02d CT

FFFF-052063
426,20 zł
Brutto
Ilość
Produkt na zapytanie

  • Opis

automatyka domowa i przemysłowa

LE-02D-CT

Licznik zużycia energii LE-02d CT

Trójfazowy licznik energii półpośredni CT

LE-02d CT to trójfazowy licznik zużycia energii elektrycznej przeznaczony do półpośredniego pomiaru energii czynnej w instalacjach 3-fazowych 4-przewodowych. Urządzenie współpracuje z przekładnikami prądowymi o prądzie wtórnym 5 A oraz prądzie pierwotnym Ip z zakresu 5÷6000 A, dzięki czemu sprawdza się w rozdzielnicach obiektów komercyjnych, technicznych i przemysłowych, gdzie bezpośredni pomiar prądu byłby niewystarczający. Programowalna przekładnia pozwala dopasować wskazania do zastosowanych przekładników, a wyświetlacz LCD pokazuje rzeczywistą wartość pobranej energii w formacie zależnym od ustawionej przekładni. Licznik LE-02d CT ułatwia pomiar zużycia energii w rozbudowanych instalacjach, wspierając kontrolę kosztów, analizę obciążenia oraz racjonalizację zużycia energii. Może być stosowany jako licznik zużycia prądu w rozdzielnicach, jako element systemów monitoringu energii lub jako jeden z podliczników prądu dla wybranych obwodów, maszyn, najemców albo stref technologicznych. Montaż na szynie TH-35 sprawia, że urządzenie pasuje do standardowych rozdzielnic modułowych i wpisuje się w kategorię liczniki energii na szynę DIN. Urządzenie pracuje z napięciem odniesienia 3×400 V+N, posiada klasę dokładności 1 oraz wyjście impulsowe SO+ SO- typu otwarty kolektor, które umożliwia podłączenie zewnętrznego licznika impulsowego lub systemu rejestracji impulsów. Sygnalizacja LED dla faz L1, L2 i L3 informuje o poborze energii w poszczególnych fazach, a dodatkowa czerwona dioda sygnalizuje sczytywanie impulsów. Dzięki temu licznik zużycia energii elektrycznej LE-02d CT zapewnia czytelny nadzór nad instalacją, wspierając diagnostykę, monitorowanie oraz optymalizację zużycia energii w automatyce budynkowej i przemysłowej. To praktyczne rozwiązanie dla użytkowników poszukujących urządzeń takich jak trójfazowe liczniki energii, jednofazowe liczniki energii do innych obwodów uzupełniających oraz profesjonalne liczniki do rozliczeniowego lub kontrolnego pomiaru energii w rozdzielnicach.
Licznik zużycia energii LE-02d CT

Dlaczego warto wybrać LE-02D-CT?

Trójfazowy pomiar półpośredni

Współpraca z przekładnikami prądowymi

Zakres Ip 5÷6000 A

Programowalna wartość przekładni

Podświetlany wyświetlacz LCD

Wyjście impulsowe SO

Klasa dokładności 1

Montaż na szynie TH-35

Stopień ochrony IP20

LE-02d CT współpracuje z przekładnikami prądowymi 5 A, umożliwiając pomiar energii w instalacjach o prądzie pierwotnym od 5 do 6000 A. To rozwiązanie szczególnie przydatne w rozdzielnicach przemysłowych i budynkowych, gdzie wymagany jest nadzór nad większymi obciążeniami bez prowadzenia pełnego prądu przez licznik.

W pamięci urządzenia zapisano wartości prądów pierwotnych przekładników, a użytkownik może dobrać właściwą nastawę do zastosowanych elementów pomiarowych. Po ustawieniu przekładni licznik automatycznie przelicza wskazania, pokazując rzeczywistą energię pobraną przez układ trójfazowy.

Wyjście SO+ SO- typu otwarty kolektor pozwala przekazywać impulsy proporcjonalne do zużycia energii do zewnętrznego licznika impulsowego lub systemu rejestracji. Ułatwia to integrację pomiaru z nadrzędnym monitoringiem zużycia energii bez konieczności stosowania komunikacji cyfrowej.
Licznik zużycia energii LE-02d CT Licznik zużycia energii LE-02d CT Licznik zużycia energii LE-02d CT
Pomiar trójfazowy

Pomiar trójfazowy

Do instalacji 3×400 V+N w układzie 4-przewodowym.

Czytelna diagnostyka

Czytelna diagnostyka

LCD i diody LED ułatwiają bieżącą kontrolę pracy.

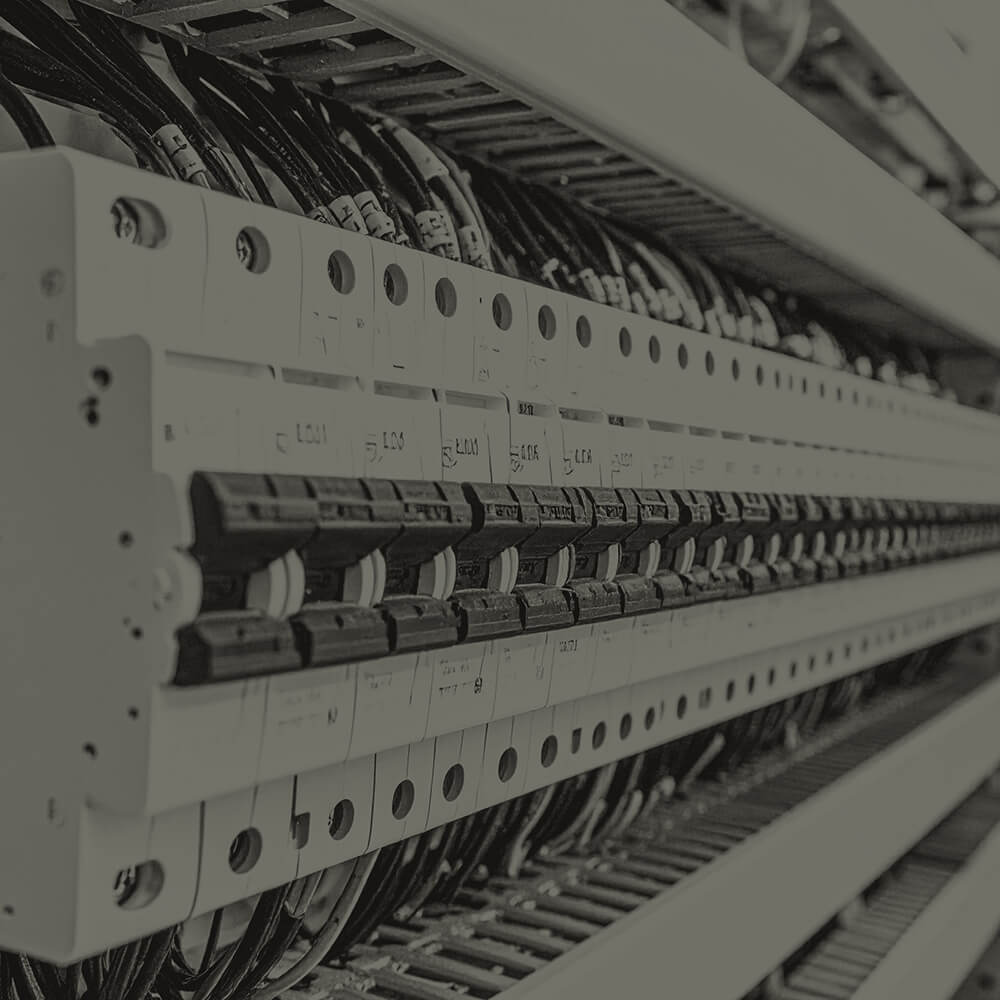

Montaż rozdzielnicowy

Montaż rozdzielnicowy

Kompaktowa obudowa 75 mm na szynę TH-35.

Licznik zużycia energii LE-02d CT

Poznaj inne zalety LE-02D-CT

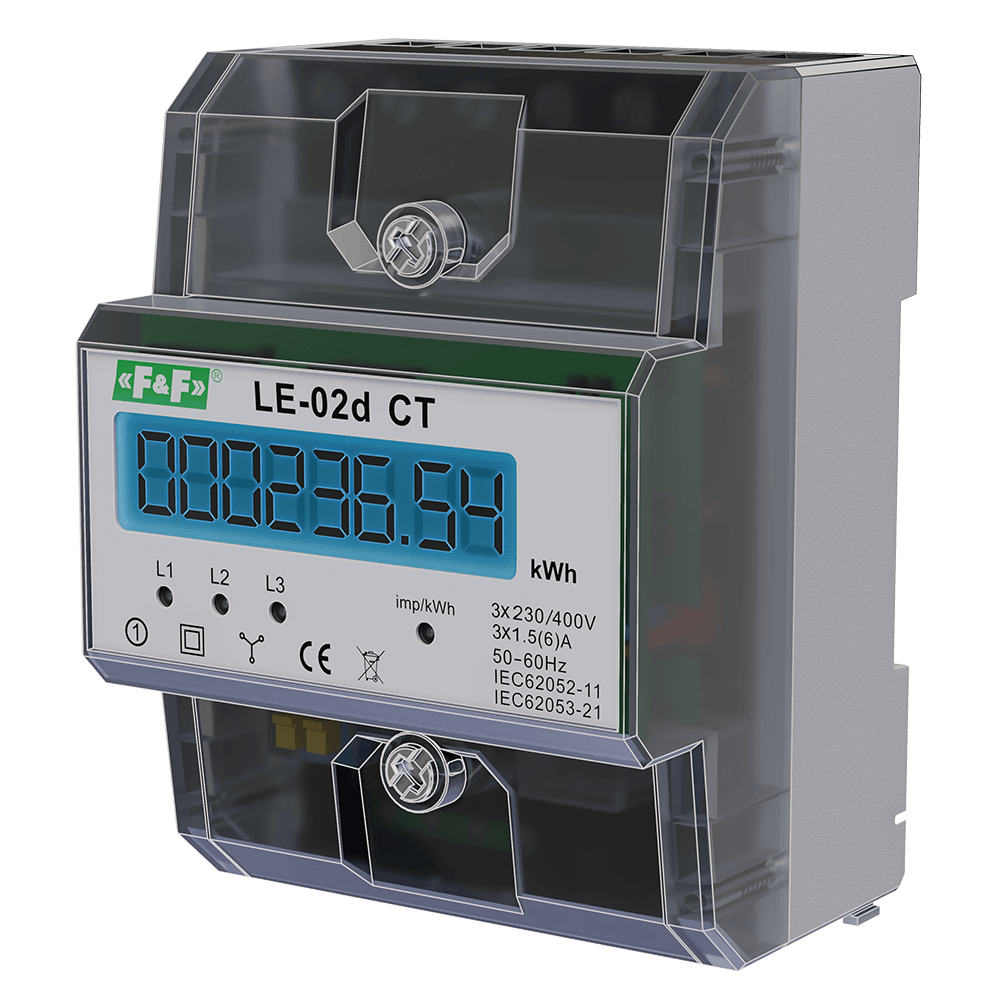

Urządzenie ma obudowę modułową o szerokości 4,5 modułu, przystosowaną do montażu w rozdzielnicy na szynie TH-35.

Na froncie znajduje się segmentowy wyświetlacz LCD, który prezentuje wartość pobranej energii w formacie zależnym od ustawionej przekładni.

Widoczne diody LED sygnalizują pobór prądu w fazach L1, L2 i L3 oraz sczytywanie impulsów przez licznik.

Zaciski wejściowe i wyjściowe znajdują się pod przednimi osłonami, które można plombować w celu zabezpieczenia połączeń.

Przycisk nastawy przekładni umieszczono pod dolną osłonką zacisków, co ogranicza przypadkowy dostęp do konfiguracji.

Materiały dodatkowe

Liczniki energii elektrycznej - liczniki do pomiaru bezpośredniego i półpośredniego. 5 lat gwarancji — Zobacz także nasze inne urządzenie

Liczniki zużycia energii elektrycznej FOX 40A, 100A, 200A, 400A (zdalny odczyt) - przegląd oferty — Zobacz także nasze inne urządzenie

WIFI Monitor energii do pompy ciepła, fotowoltaiki. Dwukierunkowy pomiar energii. NOWY v.2024 — Zobacz także nasze inne urządzenie

PORADNIK

F&F LICZNIK DO POMIARU PÓŁPOŚREDNIEGO – WSZYSTKO, CO TRZEBA O NIM WIEDZIEĆ

PORADNIK

NOWOCZESNE LICZNIKI ENERGII ELEKTRYCZNEJ Z MODBUSEM I M-BUSEM OD F&F

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Prąd znamionowy (In)
1,5 A
Maksymalny prąd (Imax)
6 A
Model
Pomiar pośredni/półpośredni
Pomiar profilu obciążenia
Nie
Blokada cofania licznika
Tak
Legalizowany
Nie
Szerokość wyrażona liczbą modułów
4,5
EDL40/EEC40
Nie
Z blokadą kodem
Nie
Napięcie znamionowe (Un) N-L
185-275 V
Zakres częstotliwości
50-50 Hz
Typ licznika
Elektroniczny
Klasa dokładności
B
Liczba faz
Trójfazowe / trójfazowe z przewodem neutralnym
Rodzaj energii mierzonej
Moc czynna
Odpowiednie do
Pobór
Liczba taryf licznika
Jednotaryfowy
Dopuszczenie
Krajowe
Wyjście impulsowe
Elektryczny
Rodzaj wyjścia impulsowego
S0
Rodzaj wskaźnika
Cyfrowy
Stopień ochrony (IP)
IP20
Liczba pozycji licznika
8
Wysokość
100 mm
Głębokość
65 mm
Szerokość
75 mm
Pobór mocy
2 W
Sposób montażu
Adapter szyny DIN

Pliki do pobrania

LE-02D-CT-declaration-pref-origin-status-1.pdf
LE-02D-CT-declaration-RoHS-pl-1.pdf
Karta katalogowa.pdf
le-02d-ct-instrukcja-obslugi.pdf
le-02d-ct-schemat-cad-dxf.dxf
le-deklaracja-ce-2025.pdf
tabele-do-obliczenia-dlugosci-przewodow-dla-wybranych-przekladnikow-i-licznikow-firmy-f-f-filipowski.pdf
ff-certyfikat-reach-pl-2026.pdf

O firmie F&F

F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.

Siedziba firmy F&F
F&F Logo Białe
Polski producent
automatyki domowej i przemysłowej
Klasa ETIM
Licznik energii elektrycznej (EC001506)
Symbol
LE-02D-CT
Zakres częstotliwości
50 Hz / 50 Hz
Szerokość wyrażona liczbą modułów
4.5
Stopień ochrony (IP)
IP20
Sposób montażu
Adapter szyny DIN
Szerokość
75 mm
Wysokość
100 mm
Głębokość
65 mm
Model
Pomiar pośredni/półpośredni
Liczba faz
Trójfazowe / trójfazowe z przewodem neutralnym
Pobór mocy
2 W
Odpowiednie do
Pobór
Klasa dokładności
B
Typ licznika
Elektroniczny
Prąd znamionowy (In)
1,5 A
1.5 A
Maksymalny prąd (Imax)
6 A
Rodzaj energii mierzonej
Moc czynna
Liczba taryf licznika
Jednotaryfowy
Pomiar profilu obciążenia
nie
Blokada cofania licznika
tak
Legalizowany
tak
Dopuszczenie
Krajowe
Wyjście impulsowe
Elektryczny
Rodzaj wyjścia impulsowego
S0
Rodzaj wskaźnika
Cyfrowy
EDL40/EEC40
nie
Z blokadą kodem
nie
Liczba pozycji licznika
8
8
Napięcie znamionowe (Un) N-L
160 - 265 V
160 V / 265 V

Specyficzne kody

EAN13
5908312595083
