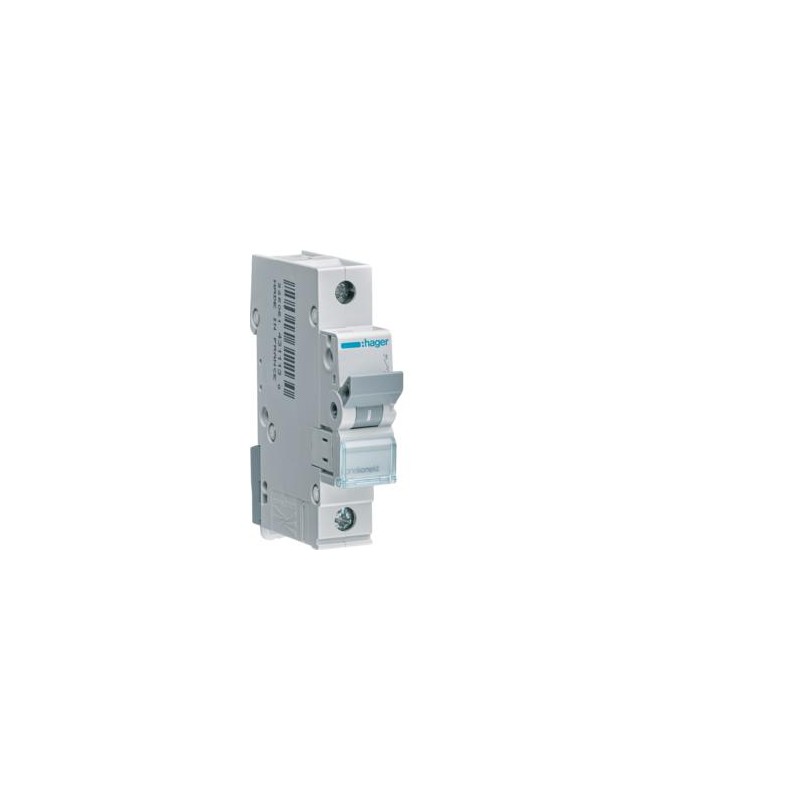

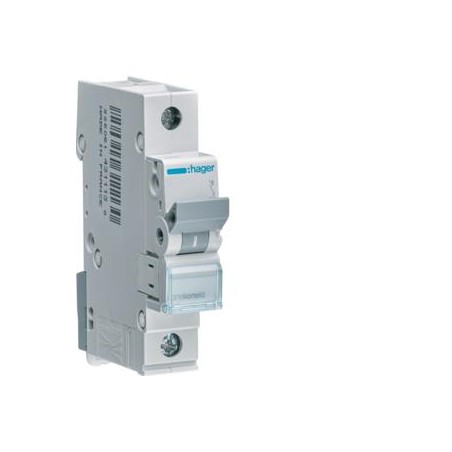

Wyłącznik nadprądowy 1P B20A 6kA Hager MBN120E
  • Wyłącznik nadprądowy 1P B20A 6kA Hager MBN120E

Wyłącznik nadprądowy 1P B20A 6kA Hager MBN120E

HAGE-036729

1-biegunowy, char B, 20A, 6kA / Icu 10kA, 230/400V AC, 50–60 Hz, Ui 500V, Uimp 4kV, klasa 3, IP20, 1 moduł, -25…+70°C

23,79 zł
Brutto
Dostawa w ciągu 1-3 dni
Ilość
10

Wyłącznik nadprądowy Hager MBN120E to jednobiegunowy aparat zabezpieczający przeznaczony do ochrony obwodów instalacji elektrycznych przed skutkami przeciążeń i zwarć. Urządzenie pracuje z charakterystyką wyzwalania B, dzięki czemu jest dedykowane do standardowych obwodów odbiorczych o niskich prądach rozruchowych, takich jak oświetlenie oraz typowe obwody gniazdowe. Znamionowy prąd 20 A oraz zdolność wyłączania zwarciowego 6 kA (IEC 60898-1) zapewniają skuteczną ochronę w instalacjach 230/400 V AC, natomiast podwyższona zdolność Icu 10 kA (IEC 60947-2) zwiększa odporność w warunkach awaryjnych.

Aparat przystosowany jest do pracy w częstotliwości 50–60 Hz, posiada napięcie izolacji Ui 500 V oraz wytrzymywane napięcie udarowe Uimp 4 kV. Klasa ograniczenia energii 3 poprawia bezpieczeństwo urządzeń podłączonych do instalacji podczas zwarć. Konstrukcja 1-modułowa umożliwia montaż na standardowej szynie DIN, a zaciski śrubowe pozwalają na podłączenie przewodów do 35 mm² (litych) oraz 25 mm² (elastycznych). Obudowa o stopniu ochrony IP20 oraz zakres pracy od -25 do +70°C zapewniają stabilną eksploatację w warunkach instalacyjnych.

Kod producenta: MBN120E

Klasa ETIM
Wyłącznik nadprądowy (EC000042)
Symbol
MBN120E
Głębokość wbudowania
70 mm
Charakterystyka wyzwalania
B
Liczba biegunów (całkowita)
1
Liczba biegunów chronionych
1
Prąd znamionowy
20 A
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Rodzaj napięcia
AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
6 kA
Zakres częstotliwości
50 Hz / 60 Hz
Klasa ograniczenia energii
3
Montaż podtynkowy
tak
Jednocześnie rozłączany biegun N
nie
Kategoria przepięcia
3
Stopień zanieczyszczenia
2
Możliwość dodatkowego wyposażenia
nie
Szerokość wyrażona liczbą modułów
1
Stopień ochrony (IP)
IP20
Temperatura otoczenia w warunkach pracy
-25 °C / 70 °C
Przekrój przyłączanego przewodu wielożyłowego
1 mm² / 25 mm²
Przekrój przyłączanego przewodu jednodrutowego
1 mm² / 35 mm²
Wykonanie przeciwwybuchowe
nie

Specyficzne kody

EAN13
3250614312779
HAGE-036729
10
Nowy
