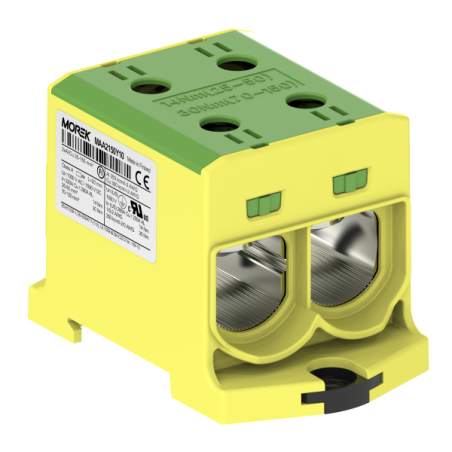

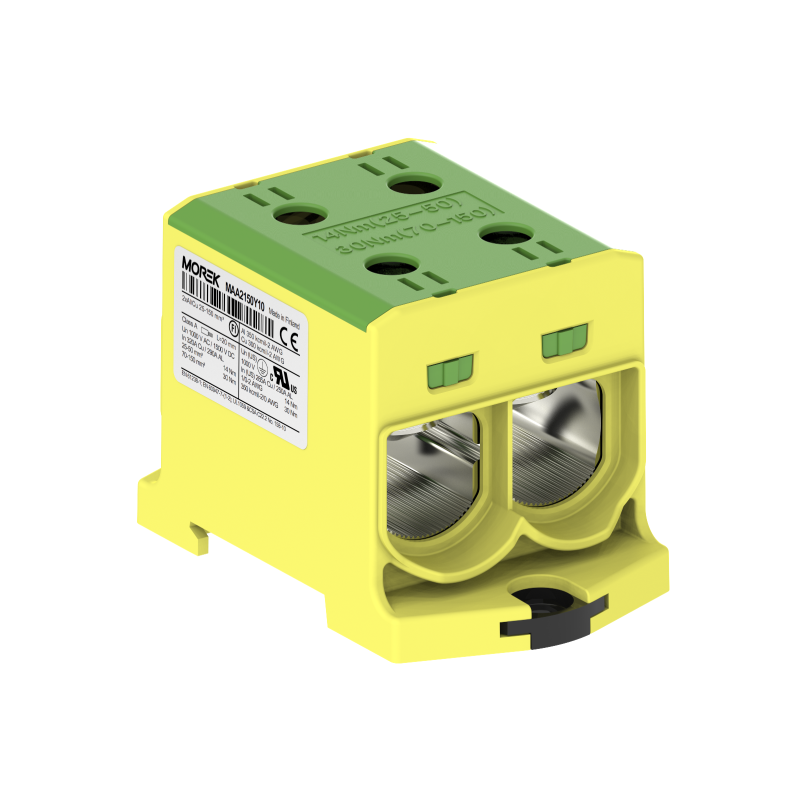

Zacisk uniwersalny OTL150-2 żółto-zielony 2xAl/Cu 25-150mm² 1500V MAA2150Y10
  • Zacisk uniwersalny OTL150-2 żółto-zielony 2xAl/Cu 25-150mm² 1500V MAA2150Y10

Zacisk uniwersalny OTL150-2 żółto-zielony 2xAl/Cu 25-150mm² 1500V MAA2150Y10

MORE-809321

Morek OTL150-2 MAA2150Y10, zacisk 1-polowy Cu/Al, 25–150 mm², 640 A, 1500 V, zielono-żółty, DIN TH-35, 84×51×54 mm.

154,41 zł
Brutto
Dostawa w ciągu 1-3 dni
Ilość
1
Ostatnie sztuki w magazynie

  • Opis

Morek OTL150-2 MAA2150Y10 to jednopolowy zacisk uniwersalny z czterema otworami, przeznaczony do łączenia przewodów aluminiowych i miedzianych. Sprawdza się w instalacjach energetycznych, przemysłowych oraz mieszkaniowych, gdzie wymagane jest bezpośrednie połączenie przewodów Cu i Al.

Zacisk umożliwia podłączenie przewodów wielożyłowych o przekroju 25–150 mm² oraz przewodów linkowych 25–120 mm², zarówno bez końcówki tulejkowej, jak i z tulejką. Specjalna technologia ocynowania oraz fabrycznie naniesiona pasta kontaktowa pozwalają na wykonanie połączenia bez dodatkowych adapterów Cu/Al i końcówek bimetalicznych.

MAA2150Y10 posiada cztery zaciski na jednym poziomie i śrubowe połączenie elektryczne. Konstrukcja jest przystosowana do montażu na szynie DIN TH-35 mm, a wewnętrzne piętra są zmostkowane. Obudowę wykonano z tworzywa termoplastycznego w kolorze zielono-żółtym.

Model OTL150-2 osiąga prąd znamionowy 640 A przy napięciu znamionowym 1500 V. Złącza OTL są testowane zgodnie z IEC/EN 60947 oraz IEC/EN 61238-1:2003 i posiadają klasę zwarciową A, dzięki czemu mogą być stosowane w obwodach rozdziału mocy oraz jako główne zaciski zasilające.

Zacisk może pracować w temperaturze od -25°C do +80°C. Jego wymiary wynoszą 84 × 51 × 54 mm. Model nie wymaga płytki zamykającej i nie posiada potwierdzonego wykonania przeciwwybuchowego Ex-e.

Klasa ETIM
Złączka szynowa przelotowa (EC000897)
Symbol
MAA2150Y10
Napięcie znamionowe
1500 V
Przekrój przyłączanego przewodu wielożyłowego
25 mm² / 150 mm²
Sposób montażu
Szyna montażowa DIN TH-35 mm
Kolor
Zielono-żółty
Szerokość
51 mm
Wysokość
54 mm
Głębokość
84 mm
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
25 mm² / 120 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
25 mm² / 120 mm²
Prąd znamionowy In
640 A
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Rodzaj połączenia elektrycznego 2
Inne
Liczba poziomów
1
Liczba zacisków na poziom
4
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Zakres temperatur pracy
-25 °C / 80 °C
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
nie
Wymagana płytka zamykająca
nie
Wewnętrzne piętra zmostkowane
tak

Specyficzne kody

EAN13
4744397014214
