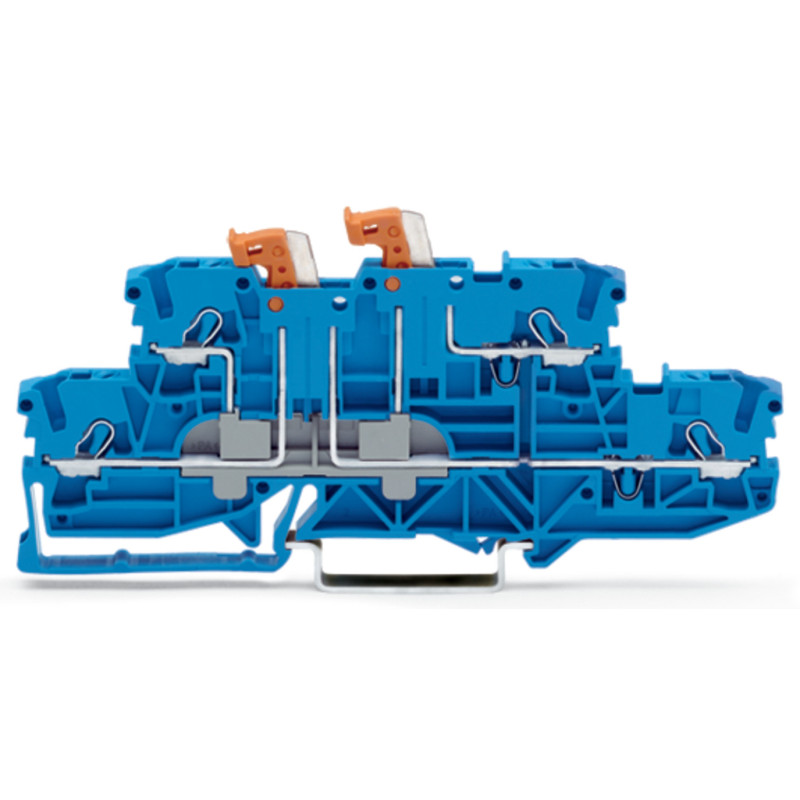

Dwupiętrowa podwójna złączka rozłączalna z 2 nożami rozłączającymi, niebieski 2002-2954
  • Dwupiętrowa podwójna złączka rozłączalna z 2 nożami rozłączającymi, niebieski 2002-2954
  • Dwupiętrowa podwójna złączka rozłączalna z 2 nożami rozłączającymi, niebieski 2002-2954

Dwupiętrowa podwójna złączka rozłączalna z 2 nożami rozłączającymi, niebieski 2002-2954

WAGO-115131

Złączka rozłączalna podwójna WAGO 2002-2954 z serii TOPJOB® S przeznaczona do łączenia przewodów oraz wykonywania pomiarów i rozłączania obwodów. Posiada dwa poziomy, cztery zaciski i dwa noże rozłączające. Technologia Push-in CAGE CLAMP® umożliwia szybkie podłączanie przewodów, a niebieska obudowa z oznaczeniem potencjałów N/N ułatwia identyfikację połączeń. Złączka jest przystosowana do montażu na szynie TS 35 × 15 mm lub TS 35 × 7,5 mm i może być stosowana w określonych aplikacjach Ex i.

48,77 zł
Brutto
Dostawa w ciągu 1-3 dni
Ilość
25

Złączka WAGO 2002-2954 służy do wykonywania rozłączalnych połączeń elektrycznych w rozdzielnicach i szafach sterowniczych. Dwupiętrowa konstrukcja obejmuje cztery zaciski i cztery potencjały według danych producenta, a dwa noże rozłączające umożliwiają rozłączanie obwodów w celu przeprowadzenia kontroli lub pomiarów. Złączka posiada również miejsca na mostki oraz boczną powierzchnię opisową.

Zastosowana technologia Push-in CAGE CLAMP® pozwala na szybkie i pewne podłączanie przewodów miedzianych. Obsługiwane przekroje wynoszą od 0,25 do 4 mm² dla przewodów jednodrutowych i linkowych. Przewody jednodrutowe o przekroju od 0,75 do 4 mm² oraz linkowe z odpowiednimi tulejkami o przekroju od 1 do 2,5 mm² można podłączać wtykowo bez użycia narzędzi. Długość odizolowania przewodu powinna wynosić od 10 do 12 mm. Zaciski można otwierać za pomocą przyrządu montażowego.

Znamionowy prąd złączki wynosi 16 A, napięcie znamionowe 400 V, a znamionowe napięcie udarowe 6 kV. Zgodnie z danymi UL napięcie znamionowe wynosi 300 V, a prąd znamionowy 15 A. Produkt jest dopuszczony do określonych zastosowań Ex i; dla parametrów w wykonaniu Ex e II producent podaje napięcie znamionowe 440 V i prąd 14 A. Złączka spełnia wymagania normy IEC/EN 60947-7-1.

Obudowę wykonano z poliamidu PA66 o klasie palności V0 według UL 94. Produkt ma kolor niebieski i oznaczenie potencjałów N/N. Jego szerokość wynosi 5,2 mm, wysokość 108 mm, a głębokość mierzona od górnej krawędzi szyny 42 mm. Masa wynosi 16,8 g. Złączkę montuje się na szynie montażowej TS 35 × 15 mm lub TS 35 × 7,5 mm. Dopuszczalna temperatura montażu wynosi od –35°C do +85°C, a długotrwała temperatura pracy od –60°C do +105°C.

Otwór pomiarowy o średnicy 2 mm jest dopuszczony wyłącznie do pomiarów wysokoimpedancyjnych przy prądzie nieprzekraczającym 100 mA.

Klasa ETIM
Złączka szynowa rozłączalno-pomiarowa (EC000902)
Symbol
2002-2954
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu wielożyłowego
0.25 mm² / 2.5 mm²
Przekrój przyłączanego przewodu jednodrutowego
0.75 mm² / 4 mm²
Sposób montażu
Szyna montażowa DIN TH-35 mm
Kolor
Niebieski
Szerokość
5.2 mm
Wysokość
108 mm
Głębokość
42 mm
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.25 mm² / 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.75 mm² / 2.5 mm²
Prąd znamionowy In
16 A
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Liczba poziomów
2
Liczba zacisków na poziom
2
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Zakres temperatur pracy
105 °C / 105 °C
Wymagana płytka zamykająca
tak
Wewnętrzne piętra zmostkowane
nie
Rodzaj separacji wzdłużnej
Brak
Rodzaj separacji poprzecznej
Brak
Z wbudowanym gniazdem testowym
nie

Specyficzne kody

EAN13
4055143875561
WAGO-115131
25
Nowy

Producent

WAGO GmbH & Co. KG
Hansastraße 27 32423 Minden Niemcy
+48 71 360 29 70

Identyfikacja produktu

Numer referencyjny: 2002-2954
EAN: 4055143875561
