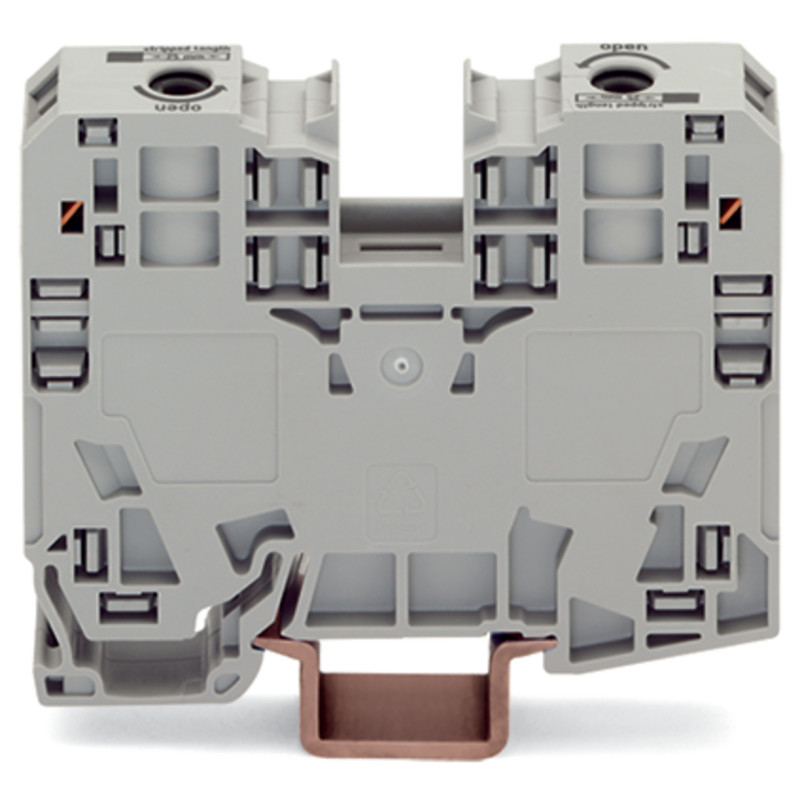

Złączka przelotowa WAGO 285-135 to 2-przewodowa złączka listwowa przeznaczona do łączenia przewodów miedzianych o przekroju od 6 do 35 mm². Wykorzystuje technologię zacisku POWER CAGE CLAMP, obsługiwanego za pomocą narzędzia montażowego. Złączka ma znamionowy prąd 125 A, napięcie znamionowe 1000 V oraz dwa miejsca na mostki. Jest przystosowana do montażu na szynie TS 35 × 15 mm i posiada boczne pola opisowe ułatwiające identyfikację obwodów.
Złączka przelotowa WAGO 285-135 należy do serii 285 i jest przeznaczona do wykonywania połączeń elektrycznych w instalacjach wymagających obsługi przewodów o dużych przekrojach. Wyposażono ją w dwa zaciski tworzące jeden potencjał oraz dwa miejsca na mostki, umożliwiające realizację dodatkowych połączeń w kompatybilnym systemie złączek.
Zastosowana technologia POWER CAGE CLAMP zapewnia zaciskanie przewodu za pomocą mechanizmu obsługiwanego narzędziem montażowym. Złączka jest przeznaczona do przewodów miedzianych jednożyłowych, wielodrutowych i linkowych o przekroju od 6 do 35 mm². Zakres ten obejmuje również przewody linkowe z tulejkami zarówno z kołnierzem z tworzywa, jak i bez niego. Długość odizolowania przewodu wynosi 25 mm.
Zgodnie z normą IEC/EN 60947-7-1 znamionowe napięcie złączki wynosi 1000 V, znamionowe napięcie udarowe 8 kV, a prąd znamionowy 125 A. W parametrach aprobat UL 1059 określono napięcie 600 V i prąd 115 A dla grup zastosowań B i C. Dane CSA 22.2 No 158 wskazują napięcie 600 V oraz prąd 115 A dla odpowiednich grup zastosowań.
Złączka ma szarą obudowę wykonaną z poliamidu PA66, należącego do grupy materiałów izolacyjnych I. Materiał spełnia wymagania klasy palności UL 94 V0, a obciążenie ogniowe wynosi 1,099 MJ. Szerokość złączki to 16 mm, wysokość 86 mm, a głębokość mierzona od górnej krawędzi szyny montażowej wynosi 63 mm. Masa produktu to 79,4 g.
Model 285-135 jest przeznaczony wyłącznie do montażu na szynie DIN TS 35 × 15 mm. Oznaczniki umieszcza się w bocznych polach opisowych, co ułatwia identyfikację połączeń w rozdzielnicach i szafach sterowniczych.
