![2002-1204]](https://stycznik.com.pl/7144-large_default/zlaczka-przelotowa-2-przewodowa-25mm2-niebieska-topjobs-2002-1204.jpg "2002-1204]")
![2002-1204]](https://stycznik.com.pl/7144-home_default/zlaczka-przelotowa-2-przewodowa-25mm2-niebieska-topjobs-2002-1204.jpg "2002-1204]")

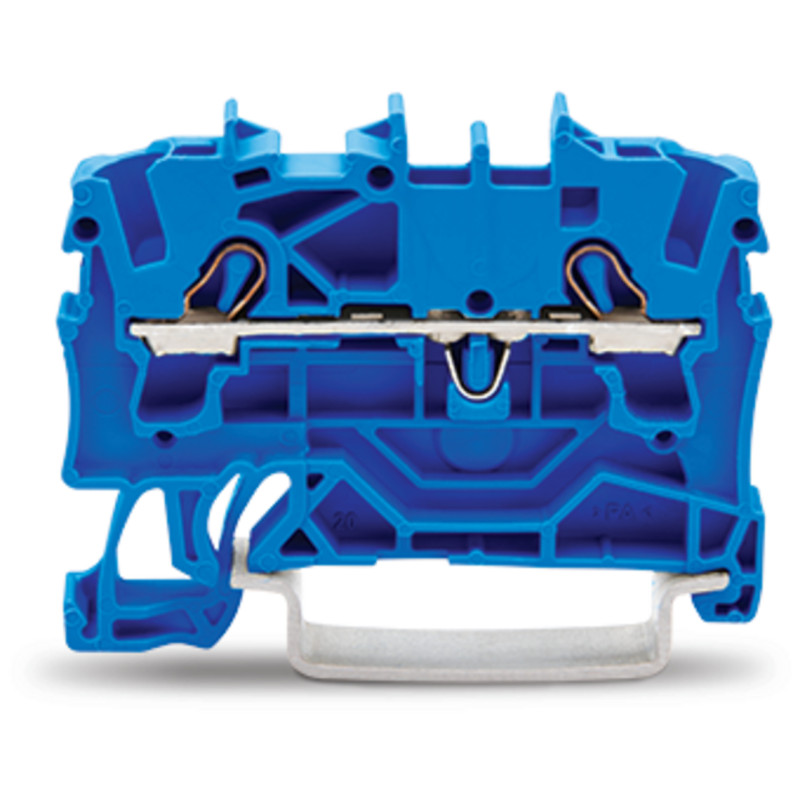

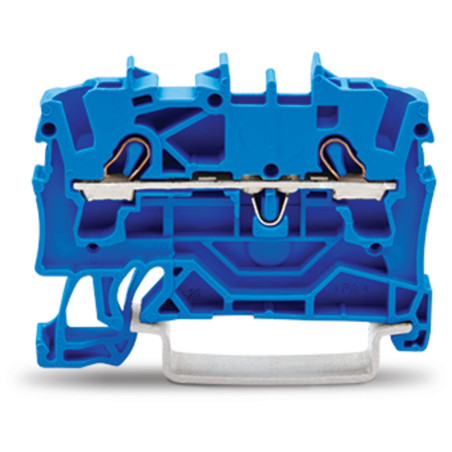

Złączka przelotowa WAGO 2002-1204 z serii TOPJOB® S służy do łączenia przewodów miedzianych o przekroju od 0,25 do 4 mm². Wykorzystuje technologię Push-in CAGE CLAMP®, umożliwiającą szybkie podłączanie przewodów jednodrutowych oraz linkowych z odpowiednimi tulejkami bez użycia narzędzi. Model ma dwa zaciski, dwa miejsca na mostki, niebieską obudowę oraz pola opisowe na środku i z boku. Jest przystosowany do zastosowań Ex e II i Ex i oraz montażu na szynach DIN TS 35 × 15 i TS 35 × 7,5 mm.
Złączka listwowa WAGO 2002-1204 to dwutorowa złączka przelotowa przeznaczona do wykonywania połączeń elektrycznych w instalacjach przemysłowych i budynkowych. Należy do serii TOPJOB® S i wykorzystuje technologię Push-in CAGE CLAMP®, która zapewnia pewne, bezobsługowe połączenie przewodów. Przewody jednodrutowe oraz linkowe wyposażone w odpowiednie tulejki można wprowadzać bezpośrednio do zacisku bez użycia narzędzi. Do obsługi zacisku służy przyrząd montażowy.
Złączka ma dwa zaciski, jeden potencjał oraz dwa miejsca na mostki. Jest przeznaczona do przewodów miedzianych jednodrutowych, wielodrutowych i linkowych o przekroju od 0,25 do 4 mm². Dla przewodów linkowych z tulejką i kołnierzem z tworzywa zakres wynosi od 0,25 do 2,5 mm². Bezpośredni montaż wtykowy bez narzędzi jest możliwy dla przewodów jednodrutowych o przekroju od 0,75 do 4 mm² oraz przewodów linkowych z tulejką o przekroju od 1 do 2,5 mm². Długość odizolowania przewodu wynosi od 10 do 12 mm.
Zgodnie z normą IEC/EN 60947-7-1 znamionowe napięcie złączki wynosi 800 V, znamionowe napięcie udarowe 8 kV, a prąd znamionowy 24 A. Maksymalny prąd przy przekroju przewodu wynosi 32 A. W parametrach UL 1059 i CSA 22.2 No 158 określono napięcie znamionowe 600 V oraz prąd 20 A dla wskazanych grup zastosowań. W zastosowaniach Ex e II znamionowe napięcie wynosi 550 V, a prąd 22 A lub 20 A przy zastosowaniu mostków. Produkt posiada dokumentację ATEX PTB 03 ATEX 1162 U oraz IECEx PTB 03.0004U (Ex eb IIC Gb). Dobór do konkretnej strefy zagrożonej wybuchem należy przeprowadzić zgodnie z dokumentacją producenta.
Obudowa jest wykonana z poliamidu PA66 w kolorze niebieskim, należącego do grupy materiałów izolacyjnych I i spełniającego wymagania klasy palności UL 94 V0. Obciążenie ogniowe wynosi 0,098 MJ, a masa złączki 5 g. Wymiary produktu to 5,2 mm szerokości, 48,5 mm wysokości oraz 39,5 mm głębokości. Głębokość mierzona od górnej krawędzi szyny montażowej wynosi 32,9 mm.
Złączkę montuje się na szynie DIN TS 35 × 15 lub TS 35 × 7,5 mm. Środkowe i boczne pola opisowe ułatwiają oznaczanie przewodów i identyfikację obwodów w rozdzielnicach oraz szafach sterowniczych.
