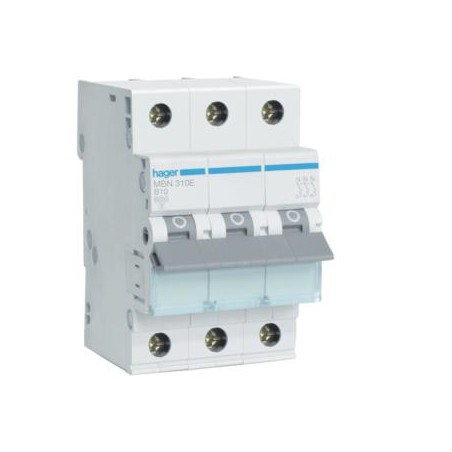

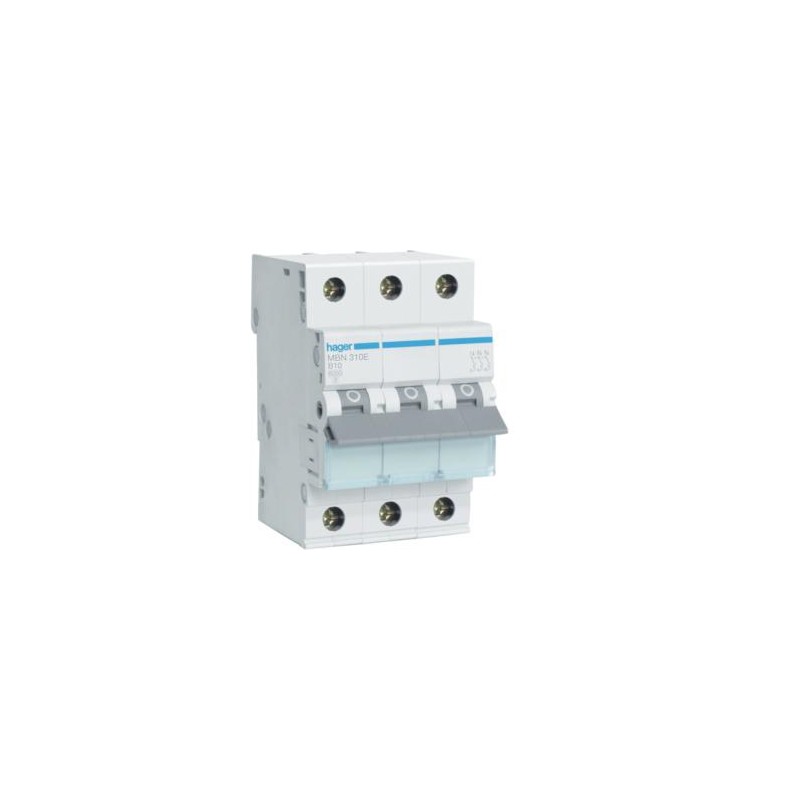

Wyłącznik nadprądowy 3P B 10A 6kA Hager MBN310E
  • Wyłącznik nadprądowy 3P B 10A 6kA Hager MBN310E

Wyłącznik nadprądowy 3P B 10A 6kA Hager MBN310E

HAGE-063144

3-biegunowy, char B, 10A, 6kA, 230/400V AC, 50–60 Hz, Ui 500V, Uimp 4kV, klasa 3, IP20, 3 moduły, -25…+70°C

108,22 zł
Brutto
Dostawa w ciągu 1-3 dni
Ilość
4

Wyłącznik nadprądowy Hager MBN310E to trójbiegunowy aparat zabezpieczający przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć w sieciach niskiego napięcia. Charakterystyka wyzwalania B sprawia, że urządzenie jest przeznaczone głównie do obwodów o niskich prądach rozruchowych, takich jak oświetlenie, gniazda oraz standardowe instalacje budynkowe. Prąd znamionowy 10 A oraz zdolność wyłączania 6 kA (IEC 60898-1) zapewniają skuteczną ochronę w typowych instalacjach 230/400 V AC, natomiast Icu 10 kA (IEC 60947-2) zwiększa odporność na warunki zwarciowe.

Urządzenie pracuje w zakresie częstotliwości 50–60 Hz, przy napięciu znamionowym izolacji Ui 500 V oraz napięciu udarowym Uimp 4 kV. Klasa ograniczenia energii I²t 3 poprawia bezpieczeństwo urządzeń w torze zwarciowym. Konstrukcja modułowa (3 moduły) umożliwia montaż na szynie DIN, a standardowe zaciski śrubowe oraz system połączeń modułowych zapewniają łatwą instalację. Aparat obsługuje przewody do 35 mm² (lity) oraz 25 mm² (elastyczny), co daje elastyczność w projektowaniu rozdzielnic. Stopień ochrony IP20 oraz zakres pracy od -25 do +70°C gwarantują stabilną pracę w warunkach instalacyjnych.

Klasa ETIM
Wyłącznik nadprądowy (EC000042)
Symbol
MBN310E
Głębokość wbudowania
70 mm
Charakterystyka wyzwalania
B
Liczba biegunów (całkowita)
3
Liczba biegunów chronionych
3
Prąd znamionowy
10 A
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Rodzaj napięcia
AC
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Zakres częstotliwości
50 Hz / 60 Hz
Klasa ograniczenia energii
3
Montaż podtynkowy
tak
Jednocześnie rozłączany biegun N
nie
Kategoria przepięcia
3
Stopień zanieczyszczenia
2
Możliwość dodatkowego wyposażenia
tak
Szerokość wyrażona liczbą modułów
3
Stopień ochrony (IP)
IP20
Temperatura otoczenia w warunkach pracy
-25 °C / 70 °C
Przekrój przyłączanego przewodu wielożyłowego
1 mm² / 25 mm²
Przekrój przyłączanego przewodu jednodrutowego
1 mm² / 35 mm²
Wykonanie przeciwwybuchowe
nie
HAGE-063144
4
Nowy
