ZESTAW STEROWANIA BEZPRZEWODOWEGO (RNK02 + ROP01 TYP: RZB-01

Zestaw sterowania bezprzewodowego - oświetlenie RZB-01

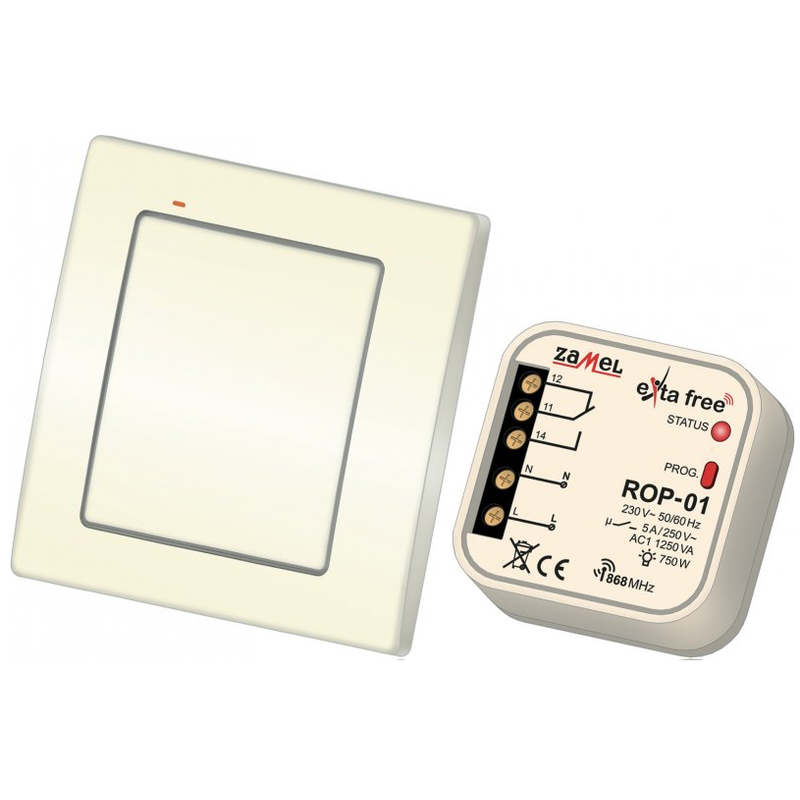

Kompletny zestaw sterowania bezprzewodowego (radiowy nadajnik klawiszowy 2- kanałowy RNK-02 oraz radiowy odbiornik dopuszkowy 1-kanałowy bistabilny ROP-01).

Zestawy sterowania bezprzewodowego to gotowy do pracy komplet urządzeń nadawczo-odbiorczych, umożliwiających realizację funkcji sterowania bezprzewodowego w ramach systemu EXTA FREE. Dodatkowo, w każdym momencie możliwe jest zaprogramowanie innego nadajnika lub odbiornika systemu EXTA FREE - nie występującego w zestawie. Funkcjonalność ta rozszerza możliwości zastosowania zestawów, realizację dodatkowych aplikacji, itp.

Cechy funkcjonalne zestawu:

 - sterowanie pracą oświetlenia lub innymi odbiornikami
 - łatwy montaż odbiornika w obudowie lampy lub w puszce podtynkowej fi60 mm
 - pięć trybów pracy: załączenie, wyłączenie, tryb monostabilny, bistabilny, czasowy (opóźnione wyłączenie)
 - duży zasięg działania (do 180m)
 - sygnalizacja optyczna działania
 - niski pobór mocy, możliwość pracy ciągłej
 - możliwość zwiększenia zasięgu działania poprzez zastosowanie retransmitera RTN-01

UWAGA! Podany zasięg działania dotyczy przestrzeni otwartej, czyli warunków idealnych, bez przeszkód. Jeżeli pomiędzy nadajnikiem a odbiornikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu działania odpowiednio dla: cegła od 10 do 40%, drewna i gipsu od 5 do 20%, betonu zbrojonego od 40 do 80%, metalu od 90 do 100%, szkła od 10 do 20%. Negatywny wpływ na zasięg działania mają też napowietrzne i podziemne linie energetyczne dużej mocy oraz nadajniki telefonii komórkowej umieszczone w bliskiej odległości urządzeń.

Montaż:

Nadajnik można zamocować w dowolnym miejscu za pomocą dwustronnej taśmy klejącej lub przy pomocy dwóch kołków rozporowych 5x(3x30) mm.

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
4. Zamontować urządzenie ROP-01 w puszce instalacyjnej.
5. Załączyć obwód zasilania.


Sposób montażu przy pomocy kołków:
1. Zdjąć klawisz - w tym celu należy nacisnąć klawisz z jednej strony, a z drugiej, w powstałą szczelinę wsunąć wkrętak płaski i podważyć.
2. Ustalić miejsce montażu nadajnika na ścianie, wykonać dwa otwory, odpowiadające otworom montażowym w podstawie nadajnika.
3. Osadzić w otworach kołki rozporowe.
4. Przymocować podstawę za pomocą wkrętów, wkręcając je do kołków rozporowych.
5. Założyć klawisz.

Wymiana baterii:

Stan rozładowania baterii sygnalizowany jest kilkukrotnym zapaleniem się diody LED w czasie nadawania.
1. Zdjąć klawisz (jak w punkcie 1. montażu).
2. Przy pomocy wkrętaka podważyć płytkę
z elektroniką zwalniając dolny zaczep,
a następnie wyciągnąć ją z podstawy.
3. Wysunąć baterię z zacisku.
4. Zamontować nową baterię. Należy zwrócić uwagę na polaryzację baterii oaznaczoną na zacisku. Nieprawidłowe zamontowanie baterii może doprowadzić do uszkodzenia urządzenia.
5. Włożyć i zatrzasnąć płytkę z elektroniką z powrotem w podstawie.
6. Założyć klawisz.
UWAGA: Podczas wymiany baterii, przed jej włożeniem do zacisku, sugeruje się przytrzymanie dowolnego przycisku nadajnika przez około 5 s. Po włożeniu baterii kilka razy nacisnąć przycisk nadawania w celu sprawdzenia poprawności działania. Jeśli nadajnik nie reaguje - czynność

Kod producenta: EXF10000069
