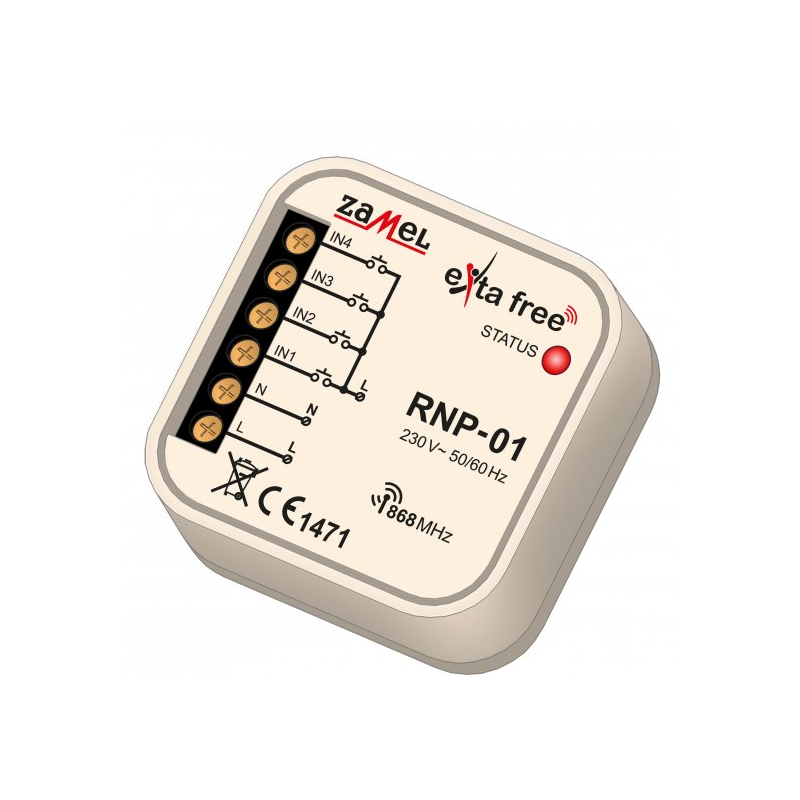

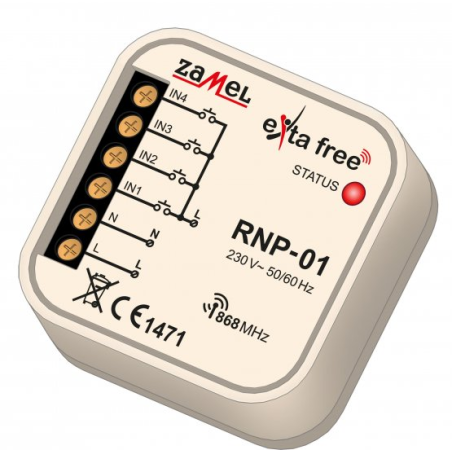

Nadajnik radiowy 4-kanałowy dopuszkowy Exta Free RNP-01
Radiowe nadajniki dopuszkowe RNP-01 i RNP-02 umożliwiają realizację funkcji sterowania urządzeń w ramach systemu EXTA FREE przy wykorzystaniu urządzeń montowanych w puszkach podtynkowych - pod istniejącym osprzętem (przyciski zwierne światło lub dzwonek). Rozwiązanie takie przynosi korzyści w postaci łatwej instalacji systemu EXTA FREE, bez konieczności ingerencji w istniejącą instalację elektryczną. Inną korzyścią jest możliwość wykorzystania osprzętu elektroinstalacyjnego dowolnego producenta, co nie powoduje ograniczeń w zakresie designu i charakteru wnętrz.
Cechy funkcjonalne produktu:
- nadajnik radiowy do montażu w puszce podtynkowej fi60 mm
- zasilanie poprzez napięcie sieciowe 230V AC,
- zdalne sterowanie odbiornikami systemu EXTA FREE
- możliwość podłączenia do istniejącego, tradycyjnego łącznika instalacyjnego
- niski pobór mocy, przystosowanie do pracy ciągłej
- możliwość niezależnego sterowania 4 odbiornikami
- duży zasięg działania (do 200m)
- sygnalizacja optyczna wysyłania informacji
- możliwość jednoczesnego załączenia/wyłączenia dowolnej ilości odbiorników systemu EXTA FREE
- możliwość zwiększenia zasięgu działania poprzez zastosowanie retransmitera RTN-01
UWAGA! Podany zasięg działania dotyczy przestrzeni otwartej, czyli warunków idealnych, bez przeszkód. Jeżeli pomiędzy nadajnikiem a odbiornikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu działania odpowiednio dla: cegła od 10 do 40%, drewna i gipsu od 5 do 20%, betonu zbrojonego od 40 do 80%, metalu od 90 do 100%, szkła od 10 do 20%. Negatywny wpływ na zasięg działania mają też napowietrzne i podziemne linie energetyczne dużej mocy oraz nadajniki telefonii komórkowej umieszczone w bliskiej odległości urządzeń.
Montaż:
1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
4. Zamontować urządzenie RNP-01 w puszcze instalacyjnej.
5. Załączyć obwód zasilania.
Urządzenie po poprawnym zamontowaniu i podłączeniu jest gotowe do pracy. Wyzwolenie układu przyciskiem jednobiegunowym podłączonym do jednego z czterech zacisków wyzwalania (IN1 - IN4) powoduje wysłanie przez RNP-01 radiowego sygnału sterującego przypisanego do tego wejścia (kanału). Czerwona dioda LED sygnalizuje, że odbywa się nadawanie. Procedura programowania urządzenia (wpisywania nadajnika do pamięci odbiornika) opisana jest w instrukcjach obsługi poszczególnych odbiorników systemu EXTA FREE.
