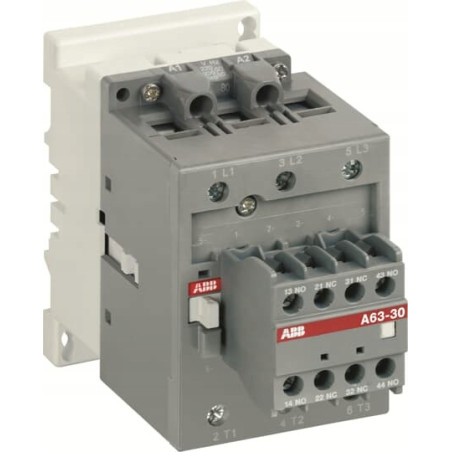

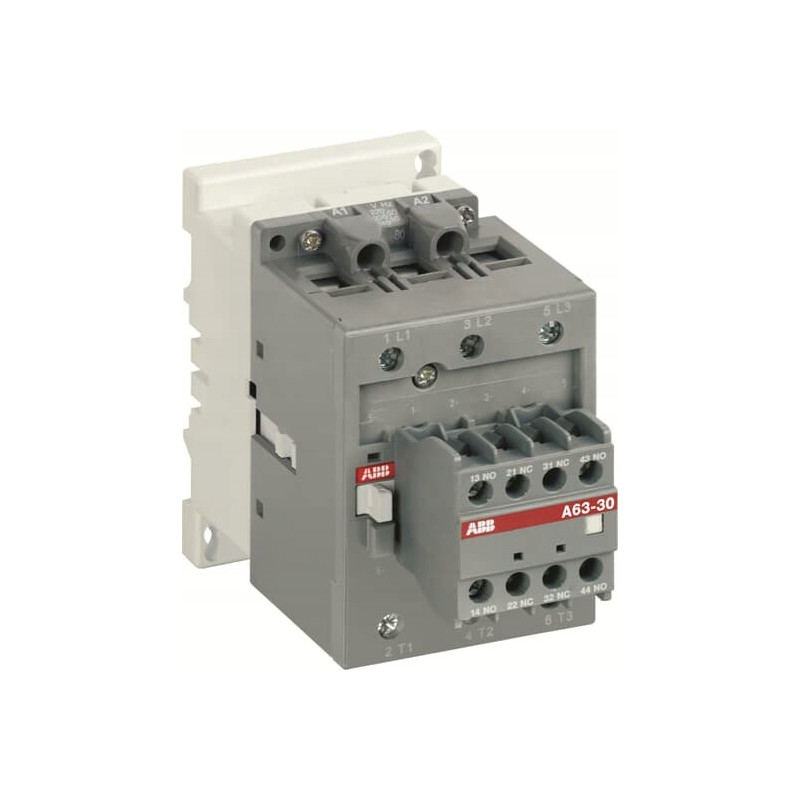

Stycznik magnetyczny ABB A63-30-22-34 3P 65A 30kW 230/240V AC 2NO+2NC

ABB A63-30-22-34 to magnetyczny stycznik mocy z serii A-line, przeznaczony do załączania i sterowania obwodami trójfazowymi oraz silnikami elektrycznymi w układach DOL (Direct On Line) i FVNR (Full-Voltage Non-Reversing).

Stycznik posiada 3 bieguny główne (3P) i może pracować przy napięciu znamionowym do 690 V AC. Dla kategorii AC-3 znamionowy prąd pracy wynosi 65 A przy 220–440 V AC, a znamionowa moc silnika sięga 30 kW przy 380–400 V AC.

W zależności od napięcia i kategorii użytkowania urządzenie obsługuje również 18,5 kW przy 220–240 V AC oraz 37 kW przy 415–690 V AC.

Stycznik wyposażony jest w cewkę sterującą 175 V AC przy 50 Hz / 208 V AC przy 60 Hz oraz zestaw styków pomocniczych 2NO + 2NC.

Połączenie przewodów realizowane jest za pomocą zacisków śrubowych, a urządzenie przeznaczone jest do montażu na płycie.

Znamionowe napięcie izolacji wynosi Ui 1000 V według IEC/VDE, natomiast znamionowe napięcie udarowe Uimp 8 kV.

Stycznik może pracować z częstotliwością do 600 cykli na godzinę w kategorii AC-1 i AC-3. Wymiary urządzenia wynoszą 110 × 70 × 140,3 mm.
