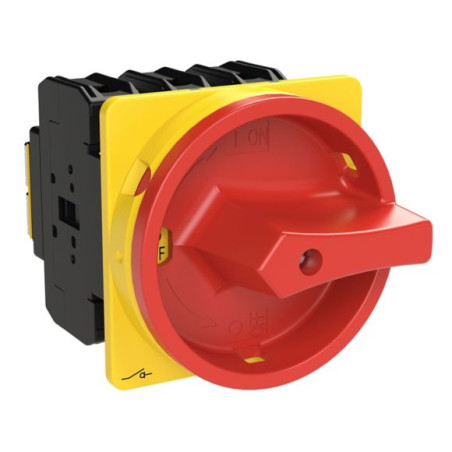

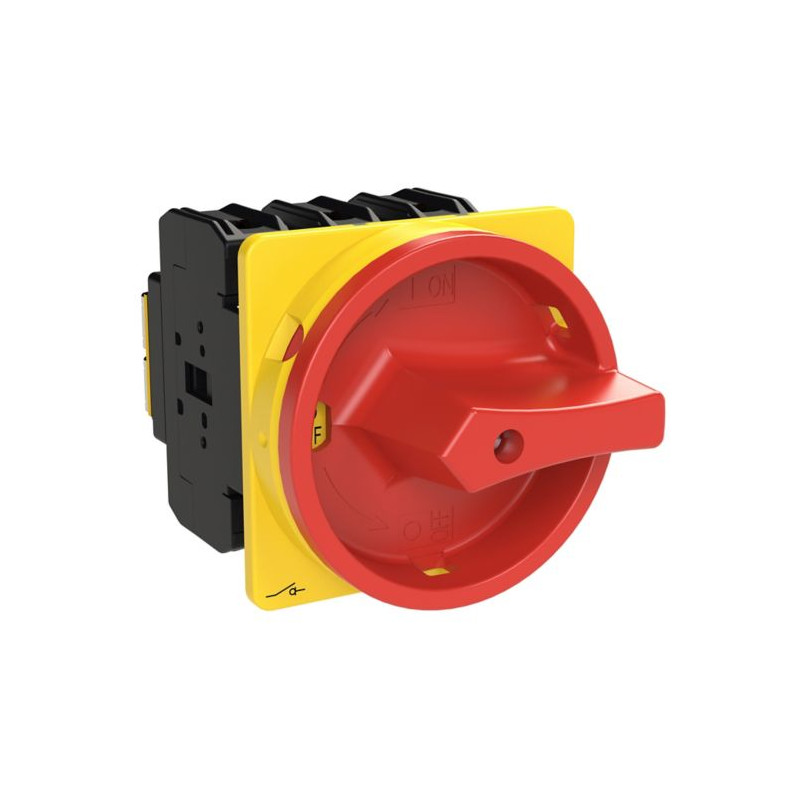

P3-100/EA/SVB/HI11 Rozłacznik On/Off In 100A P 50kW [029383]

Klasa ETIM

Rozłącznik izolacyjny niskiego napięcia (EC000216)

Symbol

029383

Szerokość

90 mm

Wysokość

90 mm

Głębokość

130 mm

Stopień ochrony (NEMA)

1

Rodzaj elementu wykonawczego

Napęd obrotowy na drzwi

Jako rozłącznik główny

tak

Jako rozłącznik remontowy

tak

Jako rozłącznik bezpieczeństwa

nie

Jako wyłącznik awaryjny

tak

Jako przełącznik nawrotny

nie

Liczba łączników

1

Maksymalne znamionowe napięcie pracy Ue AC

690 V

Znamionowe napięcie pracy

690 V / 690 V

Znamionowy prąd ciągły Iu

100 A

Znamionowy prąd ciągły dla AC-23, 400 V

100 A

Znamionowy prąd ciągły dla AC-21, 400 V

100 A

Znamionowy wytrzymywany prąd krótkotrwały Icw

2 kA

Znamionowa moc pracy dla AC-23, 400 V

55 kW

Zdolność łączeniowa przy 400 V

55 kW

Liczba biegunów

3

Opcjonalny napęd silnikowy

nie

Wbudowany napęd silnikowy

nie

Opcjonalny wyzwalacz napięciowy

nie

Budowa urządzenia

Urządzenie mocowane na stałe

Do montażu tablicowego 4-otworowego

tak

Do montażu czołowego centralnie

nie

Do instalacji w tablicach rozdzielczych

nie

Z mechanizmem ryglującym

tak

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Znamionowy warunkowy prąd zwarciowy Iq

80 kA

Znamionowa moc pracy dla AC-3, 400 V

37 kW

Liczba styków pomocniczych zwiernych

1

Liczba styków pomocniczych rozwiernych

1

Do montażu na płycie

nie

Do montażu pośredniego

nie

Kolor elementu sterowniczego

Czerwony

Stopień ochrony (IP) strony czołowej

IP65

Z okablowaniem fabrycznym

nie

Specyficzne kody

EAN13

4015080293835
