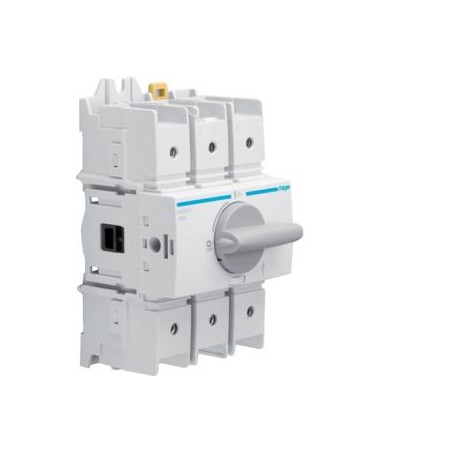

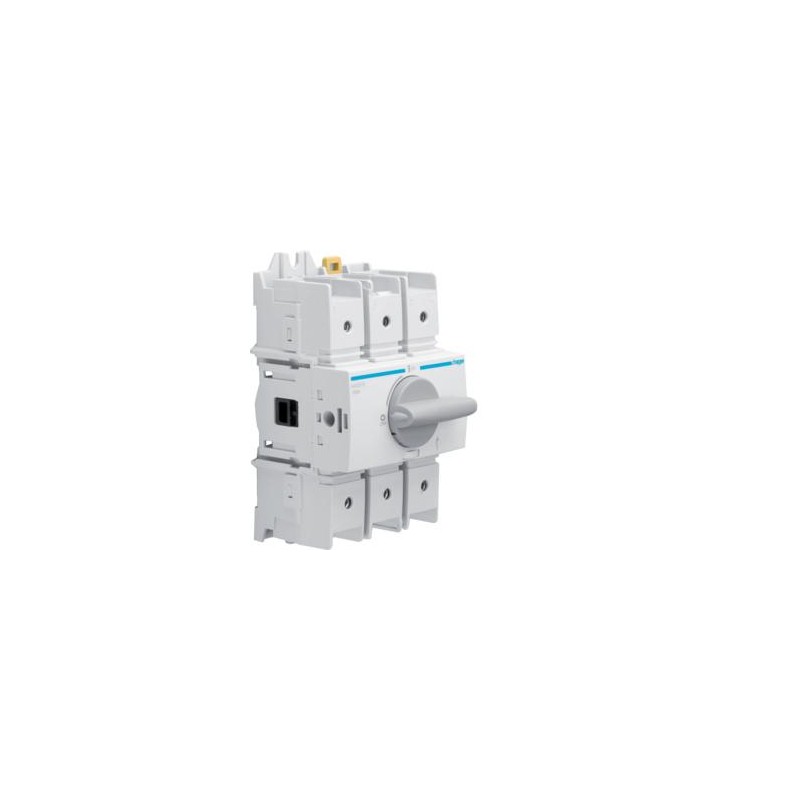

Modułowy rozłącznik izolacyjny obrotowy 3P 100A, rozmiar 3

Klasa ETIM

Rozłącznik izolacyjny (EC000216)

Symbol

HAD310

Stopień ochrony (NEMA)

Inne

Rodzaj elementu wykonawczego

Krótka rączka obrotowa

Jako rozłącznik główny

tak

Jako rozłącznik remontowy

tak

Jako rozłącznik bezpieczeństwa

tak

Jako wyłącznik awaryjny

nie

Jako przełącznik nawrotny

nie

Liczba łączników

1

Maksymalne znamionowe napięcie pracy Ue AC

415 V

Znamionowe napięcie pracy

380 V / 415 V

Znamionowy prąd ciągły Iu

100 A

Znamionowy prąd ciągły dla AC-23, 400 V

100 A

Znamionowy prąd ciągły dla AC-21, 400 V

100 A

Znamionowy wytrzymywany prąd krótkotrwały Icw

2.75 kA

Znamionowa moc pracy dla AC-23, 400 V

45 kW

Zdolność łączeniowa przy 400 V

65 kW

Liczba biegunów

3

Opcjonalny napęd silnikowy

nie

Wbudowany napęd silnikowy

nie

Opcjonalny wyzwalacz napięciowy

nie

Budowa urządzenia

Urządzenie mocowane na stałe

Do montażu tablicowego 4-otworowego

nie

Do montażu czołowego centralnie

nie

Do instalacji w tablicach rozdzielczych

tak

Z mechanizmem ryglującym

tak

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Stopień ochrony (IP) części czołowej

IP20

Znamionowy warunkowy prąd zwarciowy Iq

25 kA

Do montażu na płycie

tak

Do montażu pośredniego

nie

Kolor elementu sterowniczego

Szary

Specyficzne kody

EAN13

3250613140434
