Czujnik kolejności i zaniku faz 10A CKF-316
  • Czujnik kolejności i zaniku faz 10A CKF-316
  • Czujnik kolejności i zaniku faz 10A CKF-316
  • Czujnik kolejności i zaniku faz 10A CKF-316

Czujnik kolejności i zaniku faz 10A CKF-316

FFFF-094060

Działanie: Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.

100,39 zł
Brutto
Dostawa w ciągu 1-3 dni
Ilość
3
Ostatnie sztuki w magazynie

  • Opis

automatyka domowa i przemysłowa

CKF-316

Czujnik kolejności i zaniku fazy CKF-316

Czujnik kolejności i zaniku fazy do ochrony silników

CKF-316 to przekaźnik kontroli faz przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3 × 400 V + N. Urządzenie nadzoruje zanik napięcia w dowolnej fazie, asymetrię napięć między fazami,przekroczenie dopuszczalnych wartości napięć fazowych oraz poprawną kolejność faz, dzięki czemu ogranicza ryzyko uszkodzenia napędu i niepożądanej zmiany kierunku obrotów silnika. To praktyczne rozwiązanie dla automatyki przemysłowej, instalacji maszynowych, rozdzielnic sterowniczych oraz układów napędowych wymagających stabilnej i bezpiecznej pracy. Czujnik wykorzystuje stały próg zadziałania asymetrii napięciowej 55 V oraz histerezę 5 V, a opóźnienie wyłączenia 4 s pomaga uniknąć niepotrzebnego zatrzymania silnika przy krótkotrwałych spadkach napięcia. W przypadku zaniku fazy, przekroczenia asymetrii lub błędnej kolejności faz urządzenie blokuje uruchomienie silnika albo odłącza go przez styk przekaźnikowy 1 × NO/NC. CKF-316 wspiera ochronę silników trójfazowych, kontrolę kolejności faz oraz zabezpieczenie asymetrii zasilania w układach automatyki. Jako element kategorii czujniki zaniku fazy i czujniki napięcia fazowego pozwala zwiększyć niezawodność instalacji, poprawić bezpieczeństwo eksploatacji oraz ograniczyć koszty przestojów i napraw. Montaż na szynie DIN TH-35, szerokość jednego modułu oraz zaciski śrubowe ułatwiają integrację urządzenia w standardowych rozdzielnicach.
Czujnik kolejności i zaniku fazy CKF-316

Dlaczego warto wybrać CKF-316?

Zasilanie 3 × 400 V + N

Kontrola zaniku i asymetrii faz

Kontrola kolejności faz

Próg asymetrii 55 V

Pobór mocy 1,6W

Opóźnienie wyłączenia 4 s

Styk przekaźnikowy separowany 1 × NO/NC

Montaż na szynie DIN TH-35

Szerokość jednego modułu 18 mm

CKF-316 nadzoruje obecność napięcia w każdej fazie sieci trójfazowej. W przypadku zaniku napięcia w co najmniej jednej fazie urządzenie odłącza silnik, chroniąc uzwojenia i ograniczając ryzyko kosztownej awarii napędu.

Czujnik reaguje na asymetrię napięciową przekraczającą 55 V, a ponowne załączenie następuje automatycznie po spadku asymetrii o wartość histerezy 5 V. Takie działanie zapewnia stabilną kontrolę warunków zasilania bez konieczności ręcznej regulacji progu.

Urządzenie wykrywa nieprawidłową kolejność faz, która mogłaby spowodować zmianę kierunku wirowania silnika. Blokada uruchomienia do czasu przywrócenia właściwej kolejności zwiększa bezpieczeństwo maszyn i procesów technologicznych.
Czujnik kolejności i zaniku fazy CKF-316 Czujnik kolejności i zaniku fazy CKF-316 Czujnik kolejności i zaniku fazy CKF-316
Niezawodna kontrola

Niezawodna kontrola

Monitoruje kluczowe parametry zasilania trójfazowego.

Kompaktowy montaż

Kompaktowy montaż

Zajmuje jeden moduł w rozdzielnicy.

Sygnalizacja LED

Sygnalizacja LED

Ułatwia szybką ocenę stanu pracy.

CKF-316 – wizualizacja urządzenia

Czujnik kolejności i zaniku fazy CKF-316

Poznaj inne zalety CKF-316

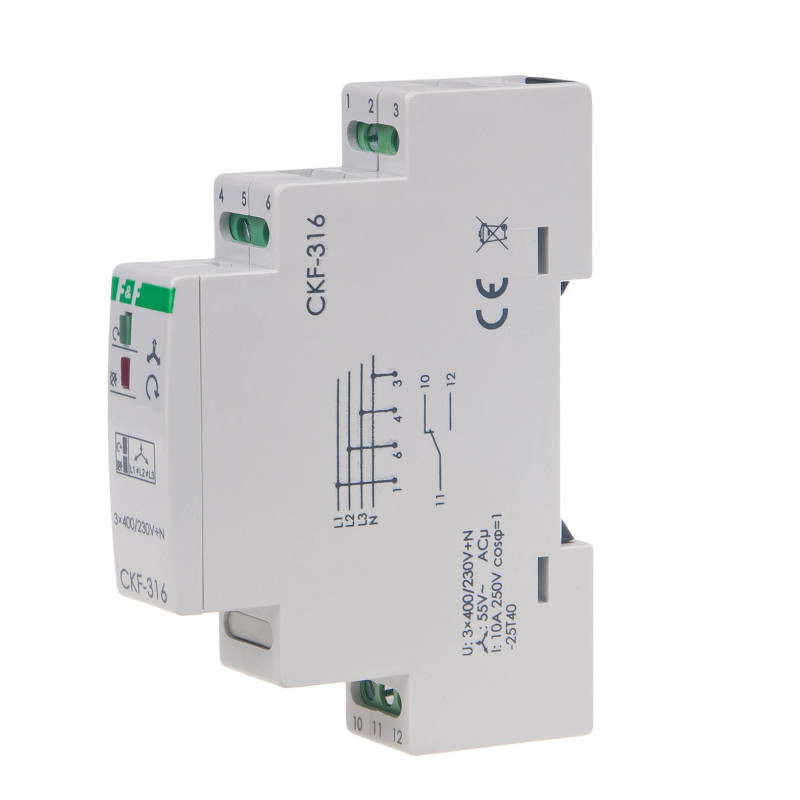

Urządzenie ma kompaktową obudowę o szerokości jednego modułu, przeznaczoną do montażu w rozdzielnicy.

Kształt obudowy umożliwia instalację na standardowej szynie TH-35 stosowanej w aparaturze modułowej.

Na froncie obudowy widoczne są zaciski śrubowe do podłączenia faz, przewodu neutralnego oraz styku przekaźnikowego.

Panel czołowy wyposażono w dwie diody LED informujące o stanie zasilania oraz nieprawidłowej kolejności faz.

Na obudowie znajdują się czytelne oznaczenia przyłączy, ułatwiające identyfikację torów fazowych i styków.

Materiały dodatkowe

Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT

Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz

ZABEZPIECZENIE POMPY CIEPŁA

PORADNIK

Jak sprawdzić kolejność faz w trójfazowej instalacji elektrycznej niskiego napięcia

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Z odłączalnymi zaciskami
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Kontrola kolejności faz
Tak
Detekcja zaniku fazy
Tak
Funkcja kontroli podnapięciowej
Tak
Funkcja kontroli nadnapięciowej
Nie
Kontrola asymetrii faz
Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
1 s
Liczba styków zwiernych
0
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz
150-280 V
Minimalna regulowana zwłoka czasowa przy podaniu zasilania
4 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
4 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
1 s
Liczba styków rozwiernych
0
Liczba styków przełącznych
1
Napięcie pracy dla AC 50 Hz
150-280 V
Znamionowy prąd załączania
10 A
Rodzaj napięcia zasilającego
AC
Rodzaj napięcia zasilania
AC
Głębokość
0 mm
Wysokość
0 mm
Szerokość
0 mm

Poznaj nasze inne rozwiązania!

CKF

CKF

Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1 x NO. Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.
CKF-316-TRMS

CKF-316-TRMS

Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Przeznaczenie:do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-316-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.
CKF-319-TRMS

CKF-319-TRMS

Czujnik kolejności i zaniku fazy CKF-319 TrueRMS Do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-319-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.
CKF-317-TRMS

CKF-317-TRMS

Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik zadziała, gdy zaniknie napięcie w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami ( zagrożenie zniszczenia silnika). CKF-317-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.
CKF-BR-TRMS

CKF-BR-TRMS

Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz CKF-BR TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika. CKF-BR-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku
CKF-B-TRMS

CKF-B-TRMS

Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1 x NO. Czujnik kolejności i zaniku faz CKF-B TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz do zabezpieczenia kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.
CKF-BT-TRMS

CKF-BT-TRMS

Z regulowanym czasem zadziałania. Styk 1NO/NC. Czujnik kolejności i zaniku faz CKF-BT-TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-BT-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.
CKF-TRMS

CKF-TRMS

Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1 x NO. Czujnik kolejności i zaniku faz CKF TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz do zabezpieczenia kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.

Pliki do pobrania

CKF-316-declaration-pref-origin-status-1.pdf
CKF-316-declaration-RoHS-pl-1.pdf
Karta katalogowa.pdf
ckf-316-instrukcja-obslugi.pdf
ckf-316-true-rms-instrukcja-obslugi.pdf
ckf-316-schemat-cad-dxf.dxf
ckf-czf-cp-deklaracja-ce-2025.pdf
ff-certyfikat-reach-pl-2026.pdf

O firmie F&F

F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.

Siedziba firmy F&F
F&F Logo Białe
Polski producent
automatyki domowej i przemysłowej
Klasa ETIM
Przekaźnik kontroli faz (EC001441)
Symbol
CKF-316
Z odłączalnymi zaciskami
nie
Liczba styków przełącznych
1
Szerokość
0 mm
Wysokość
0 mm
Głębokość
0 mm
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz
150 V / 280 V
Rodzaj napięcia zasilającego
AC
Napięcie pracy dla AC 50 Hz
150 V / 280 V
Znamionowy prąd załączania
10 A
Rodzaj napięcia zasilania
AC
Kontrola kolejności faz
tak
Detekcja zaniku fazy
tak
Funkcja kontroli podnapięciowej
tak
Funkcja kontroli nadnapięciowej
nie
Kontrola asymetrii faz
tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
1 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
1 s
Minimalna regulowana zwłoka czasowa przy podaniu zasilania
4 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
4 s
Wymagane zewnętrzne źródło zasilania
tak

Specyficzne kody

EAN13
5908312593164
FFFF-094060
3
Nowy
