Czujnik zaniku faz z kontrolą stycznika, styk 1NO/NC CZF-332
  • Czujnik zaniku faz z kontrolą stycznika, styk 1NO/NC CZF-332
  • Czujnik zaniku faz z kontrolą stycznika, styk 1NO/NC CZF-332
  • Czujnik zaniku faz z kontrolą stycznika, styk 1NO/NC CZF-332

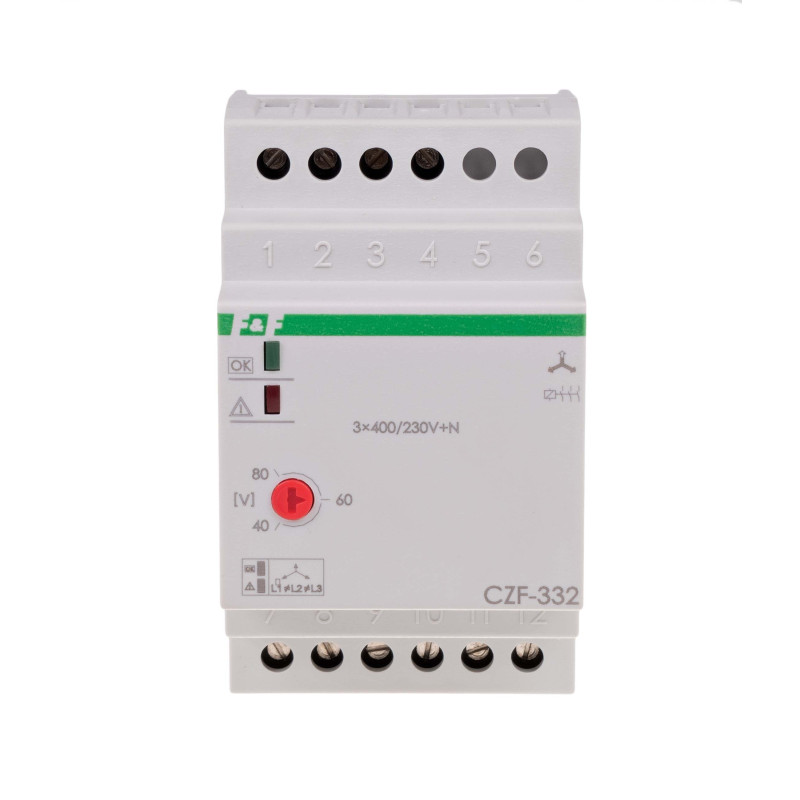

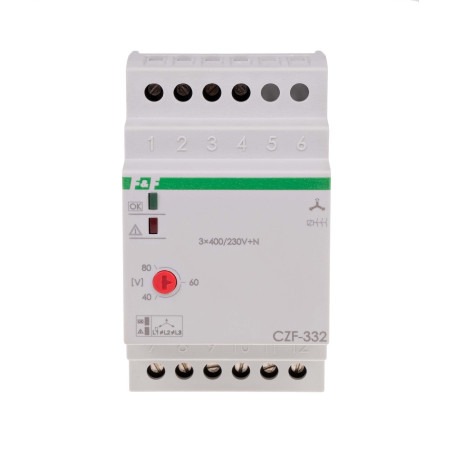

Czujnik zaniku faz z kontrolą stycznika, styk 1NO/NC CZF-332

FFFF-782970
140,17 zł
Brutto
Ilość
Produkt na zapytanie

  • Opis

automatyka domowa i przemysłowa

CZF-332

Czujnik zaniku fazy CZF-332

CZF-332 – czujnik zaniku fazy do ochrony silników

Czujnik zaniku fazy CZF-332 to przekaźnik kontroli faz przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3 × 400 V + N. Urządzenie monitoruje zanik napięcia w dowolnej fazie oraz asymetrię napięć między fazami, ograniczając ryzyko uszkodzenia napędu w instalacjach automatyki przemysłowej, budynkowej i technicznych układach zasilania. Dzięki regulowanemu progowi asymetrii napięciowej 40÷80 V oraz histerezie 5 V, CZF-332 umożliwia dopasowanie reakcji do warunków pracy instalacji. Opóźnienie wyłączenia 4 s zapobiega niepotrzebnemu zatrzymaniu silnika przy krótkotrwałych spadkach napięcia, co zwiększa ciągłość pracy procesów. Model CZF-332 wyróżnia się kontrolą styków stycznika załączającego silnik. W przypadku uszkodzenia styku urządzenie wyłącza napęd na stałe, a ponowne uruchomienie jest możliwe dopiero po odłączeniu zasilania i usunięciu usterki. To praktyczne rozwiązanie dla aplikacji, w których ochrona silników trójfazowych, zabezpieczenie asymetrii zasilania oraz niezawodna diagnostyka układu stycznikowego mają kluczowe znaczenie. Styk separowany 1 × NO/NC pozwala również wykorzystać przekaźnik do sygnalizacji wizualnej lub dźwiękowej zadziałania. Urządzenie należy do grupy czujniki zaniku fazy i czujniki napięcia fazowego, przeznaczonych do monitorowania jakości zasilania w rozdzielnicach oraz szafach sterowniczych. CZF-332 nie realizuje funkcji kontrola kolejności faz, dlatego sprawdza się tam, gdzie priorytetem jest wykrywanie zaniku fazy, asymetrii napięć i awarii stycznika. Montaż na szynie TH-35, zaciski śrubowe oraz sygnalizacja LED ułatwiają instalację, obsługę i bieżącą ocenę stanu zasilania.
Czujnik zaniku fazy CZF-332

Dlaczego warto wybrać CZF-332?

Zasilanie 3 × 400 V + N

Kontrola zaniku i asymetrii faz

Kontrola styków stycznika

Styk separowany 1 × NO/NC

Prąd obciążenia do 10 A

Regulacja asymetrii 40÷80 V

Opóźnienie wyłączenia 4 s

Sygnalizacja zasilania 2 × LED

Montaż na szynie DIN TH-35

CZF-332 wyłącza silnik przy zaniku napięcia w co najmniej jednej fazie lub przy przekroczeniu dopuszczalnej asymetrii napięć. Chroni napęd przed pracą w warunkach grożących przegrzaniem, spadkiem momentu i uszkodzeniem uzwojeń, co jest szczególnie ważne w maszynach, pompach, wentylatorach i układach produkcyjnych.

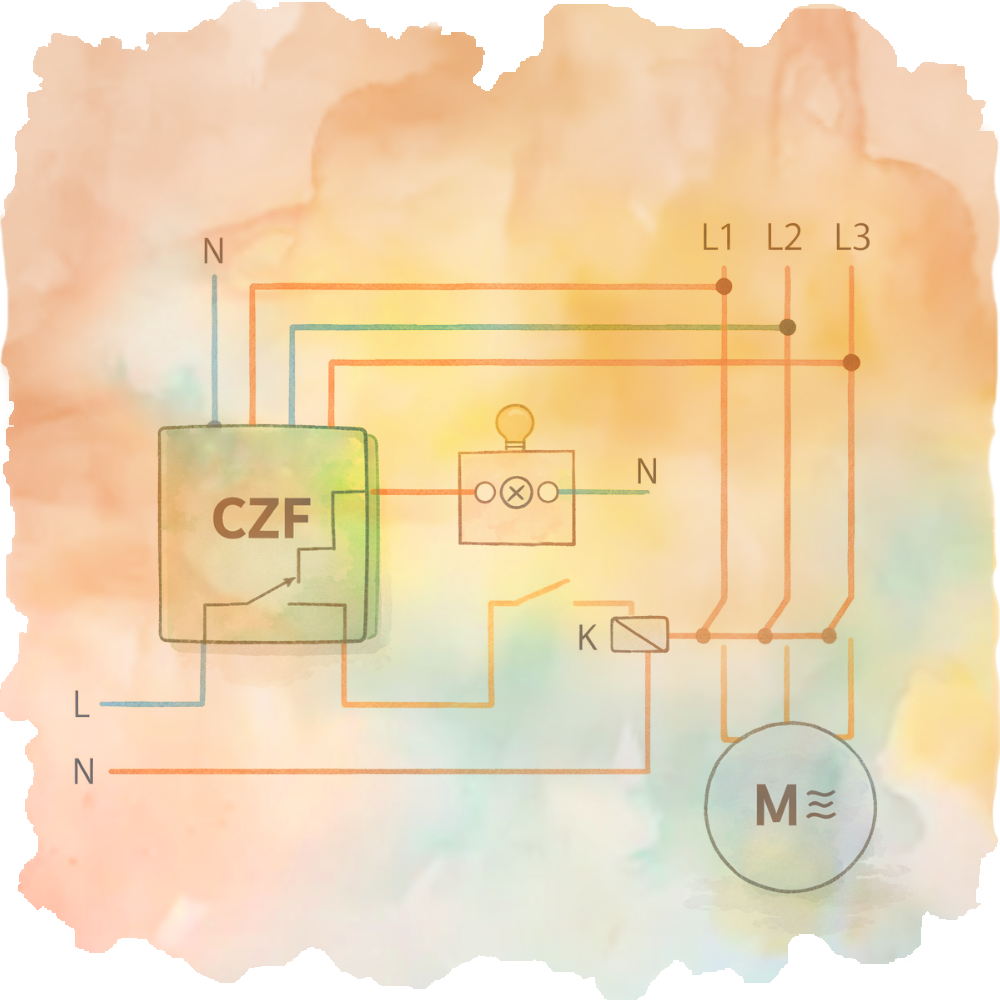

Urządzenie nadzoruje styki stycznika załączającego silnik. W przypadku ich awarii następuje trwałe wyłączenie napędu, a ponowne uruchomienie wymaga odłączenia zasilania, usunięcia usterki i ponownego załączenia. Takie działanie zwiększa bezpieczeństwo eksploatacji i ogranicza ryzyko ponownego startu przy niesprawnym torze wykonawczym.

Opóźnienie wyłączenia 4 s eliminuje przypadkowe zatrzymania silnika podczas krótkotrwałych zakłóceń napięcia. Automatyczne ponowne załączenie po powrocie parametrów zasilania do właściwego poziomu poprawia ciągłość pracy instalacji i ogranicza potrzebę ręcznej obsługi.
Czujnik zaniku fazy CZF-332 Czujnik zaniku fazy CZF-332 Czujnik zaniku fazy CZF-332
Do sieci trójfazowej

Do sieci trójfazowej

Pracuje w układach zasilania 3 × 400 V + N.

Niski pobór mocy

Niski pobór mocy

Pobór mocy wynosi 1,6 W podczas pracy.

Zakres temperatur

Zakres temperatur

Przystosowany do pracy w temperaturze -25÷50°C.

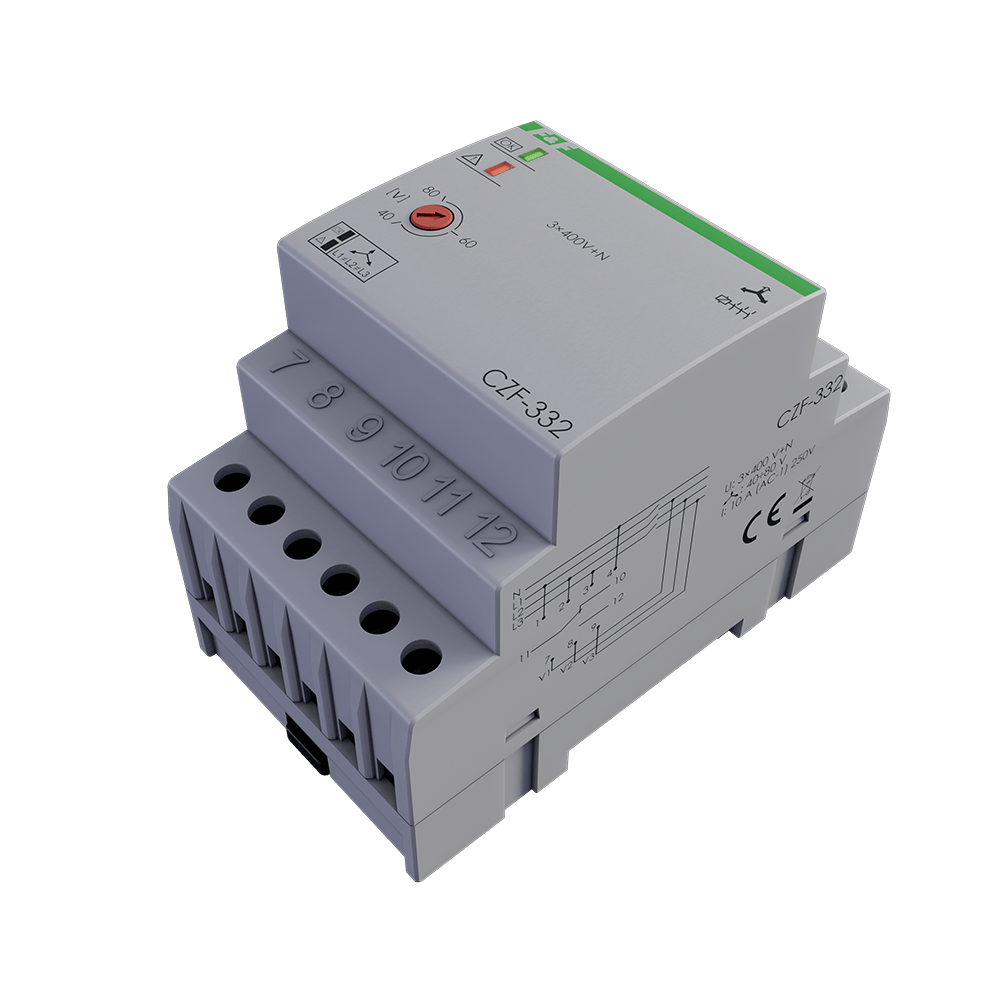

CZF-332 – wizualizacja urządzenia

Czujnik zaniku fazy CZF-332

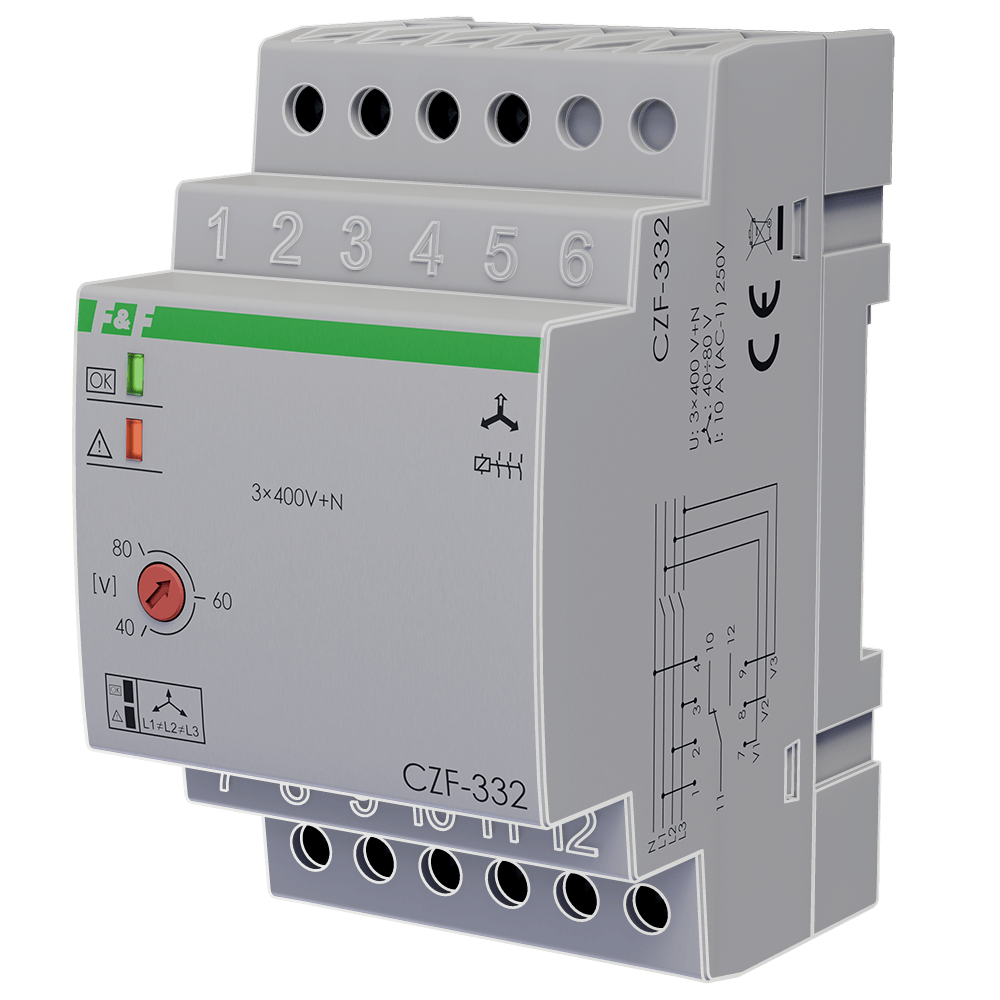

Poznaj inne zalety CZF-332

Urządzenie ma modułową obudowę o szerokości 3 modułów, czyli 52,5 mm, przeznaczoną do montażu w rozdzielnicach.

Widoczny profil obudowy umożliwia osadzenie czujnika na standardowej szynie montażowej TH35 w szafie sterowniczej.

Na froncie urządzenia znajdują się oznaczone zaciski śrubowe do podłączenia zasilania, torów pomiarowych oraz styku przekaźnika.

Panel czołowy wyposażono w dwie diody LED sygnalizujące stan zasilania oraz awarię styków stycznika.

Na obudowie znajduje się pokrętło umożliwiające ustawienie progu asymetrii napięciowej zadziałania w zakresie 40÷80 V.

Materiały dodatkowe

Przekaźniki kontroli faz CKF-318, CZF-BT , przekaźnik napięciowy CP-710-zasada pracy na przykładach. — Zobacz także nasze inne urządzenie

Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz — Zobacz także nasze inne urządzenie

Video Poradnik Praktyka Elektryka - CP 710 - przekaźnik napięciowy — Zobacz także nasze inne urządzenie

ZABEZPIECZENIE POMPY CIEPŁA

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Z odłączalnymi zaciskami
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Kontrola kolejności faz
Nie
Detekcja zaniku fazy
Tak
Funkcja kontroli podnapięciowej
Tak
Funkcja kontroli nadnapięciowej
Nie
Kontrola asymetrii faz
Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
4 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
4 s
Liczba styków przełącznych
1
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz
150-280 V
Minimalna regulowana zwłoka czasowa przy podaniu zasilania
4 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
4 s
Liczba styków rozwiernych
0
Liczba styków zwiernych
0
Napięcie pracy dla AC 50 Hz
150-280 V
Znamionowy prąd załączania
10 A
Rodzaj napięcia zasilającego
AC
Rodzaj napięcia zasilania
AC
Głębokość
0 mm
Wysokość
0 mm
Szerokość
0 mm

Poznaj nasze inne rozwiązania!

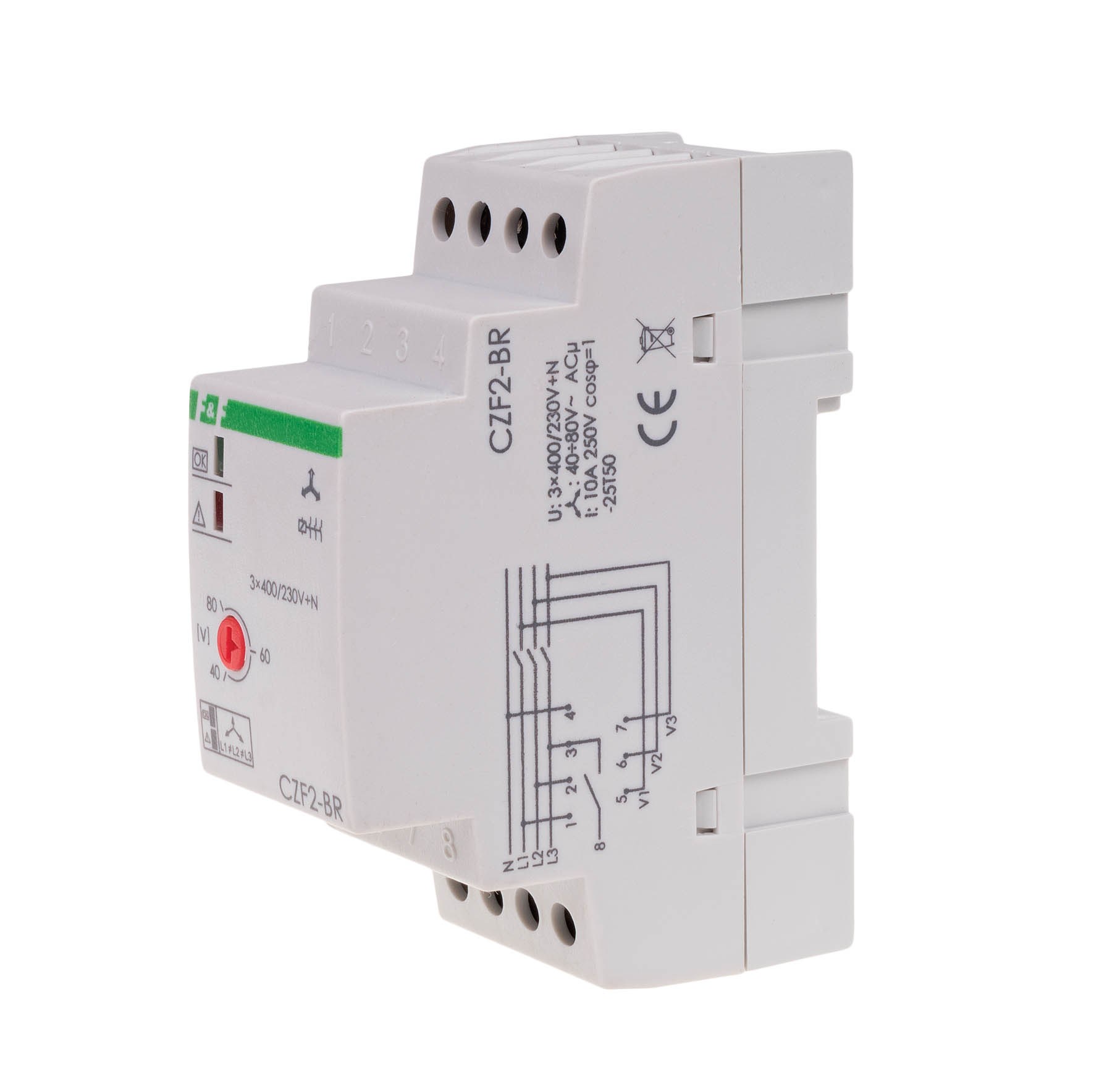

CZF-2BR

CZF-2BR

Styk 1 x NO nieseparowany. Czujnik zaniku fazy z kontrolą styków stycznika przeznaczony jest do zabezpieczenia silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami oraz uszkodzenia styków stycznika załączającego grożącymi zniszczeniem silnika.

Pliki do pobrania

CZF-332-declaration-pref-origin-status-1.pdf
CZF-332-declaration-RoHS-pl-1.pdf
Karta katalogowa.pdf
czf-332-instrukcja-obslugi.pdf
czf-332-schemat-cad-dxf.dxf
ckf-czf-cp-deklaracja-ce-2025.pdf
ff-certyfikat-reach-pl-2026.pdf

O firmie F&F

F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.

Siedziba firmy F&F
F&F Logo Białe
Polski producent
automatyki domowej i przemysłowej
Klasa ETIM
Przekaźnik kontroli faz (EC001441)
Symbol
CZF-332
Z odłączalnymi zaciskami
nie
Liczba styków przełącznych
1
Szerokość
0 mm
Wysokość
0 mm
Głębokość
0 mm
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz
150 V / 280 V
Rodzaj napięcia zasilającego
AC
Napięcie pracy dla AC 50 Hz
150 V / 280 V
Znamionowy prąd załączania
10 A
Rodzaj napięcia zasilania
AC
Kontrola kolejności faz
nie
Detekcja zaniku fazy
tak
Funkcja kontroli podnapięciowej
tak
Funkcja kontroli nadnapięciowej
nie
Kontrola asymetrii faz
tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
4 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
4 s
Minimalna regulowana zwłoka czasowa przy podaniu zasilania
4 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
4 s
Wymagane zewnętrzne źródło zasilania
tak

Specyficzne kody

EAN13
5908312593218
FFFF-782970
