Czujnik zaniku i asymetrii faz, montaz natablicowy
  • Czujnik zaniku i asymetrii faz, montaz natablicowy

Czujnik zaniku i asymetrii faz, montaz natablicowy

FFFF-093950

Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

81,92 zł
Brutto
Ilość
Produkt na zapytanie

automatyka domowa i przemysłowa

CZF

Czujnik zaniku fazy CZF

Czujnik zaniku fazy CZF do ochrony silników trójfazowych

Czujnik zaniku fazy CZF to przekaźnik kontroli faz przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci 3×400 V + N. Urządzenie reaguje na zanik napięcia w co najmniej jednej fazie, przekroczenie dopuszczalnych progów napięć fazowych oraz na asymetrię napięć między fazami przekraczającą stały próg 45 V, ograniczając ryzyko uszkodzenia napędu i przestojów instalacji. To praktyczne rozwiązanie dla automatyki przemysłowej, maszyn, układów pomp, wentylacji oraz innych aplikacji, w których ochrona silników trójfazowych ma kluczowe znaczenie dla niezawodnej pracy systemu. CZF wykorzystuje separowany styk przekaźnikowy 1×NO, który można włączyć w obwód cewki stycznika sterującego silnikiem. W przypadku nieprawidłowości styk zostaje rozłączony, a ponowne uruchomienie silnika jest blokowane do czasu powrotu prawidłowych parametrów zasilania. Opóźnienie wyłączenia 4 s ogranicza reakcje na krótkotrwałe spadki napięcia, zwiększając stabilność pracy instalacji. Automatyczny powrót po spadku asymetrii o wartość histerezy 5 V usprawnia eksploatację bez konieczności ręcznego resetowania. Trzy zielone diody LED informują o obecności zasilania w poszczególnych fazach, ułatwiając diagnostykę na obiekcie. Produkt należy do kategorii czujniki zaniku fazy i czujniki napięcia fazowego, wspierając zabezpieczenie asymetrii zasilania w układach trójfazowych. Model CZF nie realizuje funkcji „kontrola kolejności faz”, dlatego najlepiej sprawdza się tam, gdzie priorytetem jest wykrywanie zaniku fazy oraz nadmiernej asymetrii napięciowej.
Czujnik zaniku fazy CZF

Dlaczego warto wybrać CZF?

Zasilanie 3×400 V + N

Kontrola zaniku i asymetrii faz

Stały próg zadziałania 45 V

Histereza napięciowa 5 V

Opóźnienie wyłączenia 4 s

Styk separowany 1×NO

Sygnalizacja 3×LED zielona

Montaż natynkowy IP20

Temperatura pracy -25÷40°C

CZF wykrywa zanik napięcia lub przekroczenie dopuszczalnych wartości w dowolnej fazie sieci trójfazowej i rozłącza obwód sterowania stycznika. Dzięki temu silnik nie pracuje w warunkach grożących przegrzaniem lub uszkodzeniem, co zwiększa niezawodność instalacji przemysłowej.

Urządzenie reaguje na asymetrię napięć między fazami powyżej 45 V. Stały próg zadziałania i histereza 5 V zapewniają przewidywalną pracę zabezpieczenia oraz automatyczny powrót po ustabilizowaniu parametrów zasilania.

Zwłoka wyłączenia 4 s zapobiega przypadkowemu odłączeniu napędu przy krótkotrwałych spadkach napięcia. To ważne w aplikacjach, w których liczy się ciągłość procesu, precyzja sterowania i ograniczenie niepotrzebnych zatrzymań.
Czujnik zaniku fazy CZF Czujnik zaniku fazy CZF Czujnik zaniku fazy CZF
Do sieci trójfazowej

Do sieci trójfazowej

Przystosowany do pracy z zasilaniem 3×400 V + N.

Automatyczny powrót

Automatyczny powrót

Ponowne załączenie następuje po ustabilizowaniu asymetrii napięciowej.

Niski pobór mocy

Niski pobór mocy

Pobór mocy wynosi 1,6 W podczas pracy.

CZF – wizualizacja urządzenia

Czujnik zaniku fazy CZF

Poznaj inne zalety CZF

Urządzenie ma obudowę o wymiarach 51×67×26 mm, przystosowaną do montażu natynkowego na podłożu instalacyjnym.

Z obudowy wychodzą przewody OMY 4×1 mm² oraz 2×0,75 mm² o długości 0,5 m do podłączenia zasilania i obwodu sterowania.

Na froncie znajdują się trzy zielone diody LED sygnalizujące obecność zasilania w poszczególnych fazach.

Widoczne oznaczenia faz ułatwiają identyfikację sygnalizacji LED oraz kontrolę stanu zasilania podczas diagnostyki instalacji.

Na obudowie nie występują widoczne pokrętła ani przełączniki nastaw; urządzenie pracuje ze stałym progiem asymetrii.

Materiały dodatkowe

Przekaźniki kontroli faz CKF-318, CZF-BT , przekaźnik napięciowy CP-710-zasada pracy na przykładach. — Zobacz także nasze inne urządzenie

Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz — Zobacz także nasze inne urządzenie

Video Poradnik Praktyka Elektryka - CP 710 - przekaźnik napięciowy — Zobacz także nasze inne urządzenie

ZABEZPIECZENIE POMPY CIEPŁA

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Z odłączalnymi zaciskami
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Kontrola kolejności faz
Nie
Detekcja zaniku fazy
Tak
Funkcja kontroli podnapięciowej
Tak
Funkcja kontroli nadnapięciowej
Nie
Kontrola asymetrii faz
Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
1,5 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
1,5 s
Liczba styków zwiernych
0
Wysokość
67 mm
Głębokość
67 mm
Rodzaj połączenia elektrycznego
Połączenie z końcówką lutowniczą
Napięcie zasilające dla AC 50 Hz
150-280 V
Minimalna regulowana zwłoka czasowa przy podaniu zasilania
3,5 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
3,5 s
Liczba styków rozwiernych
1
Liczba styków przełącznych
0
Napięcie pracy dla AC 50 Hz
150-280 V
Znamionowy prąd załączania
10 A
Szerokość
51 mm
Rodzaj napięcia zasilającego
AC
Rodzaj napięcia zasilania
AC

Poznaj nasze inne rozwiązania!

CZF-310

CZF-310

Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik zaniku fazy CZF-310 do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadku zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

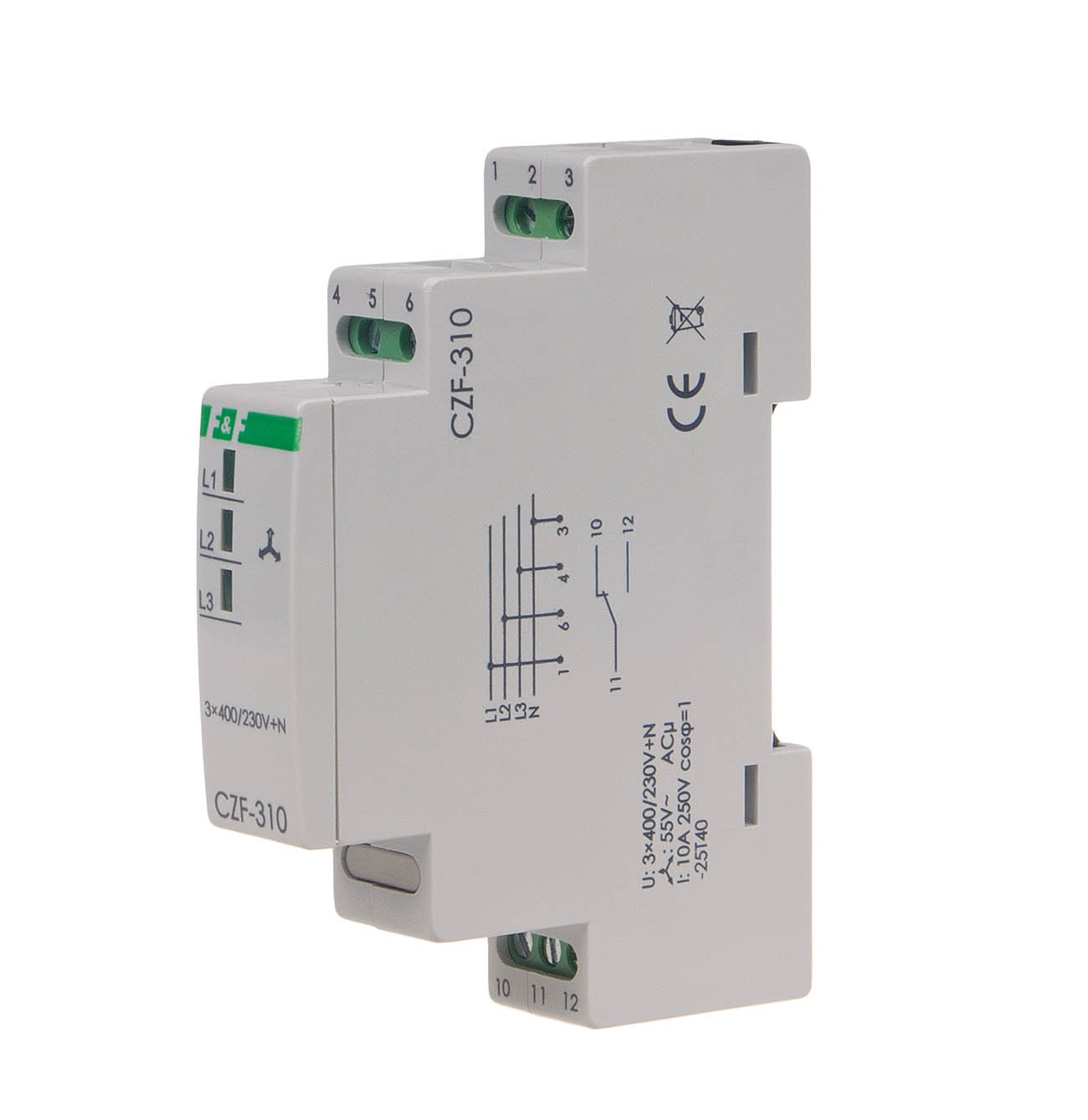

CZF-310-TRMS

CZF-310-TRMS

Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Pomiar rzeczywistej skutecznej wartości napięcia ( TrueRMS) Czujnik zaniku fazy przeznaczony jest do zabezpieczania silnika elektrycznego zasilanego z sieci trójfazowej w sytuacjach zagrożenia zniszczeniem silnika. Czujnik kolejności i zaniku fazy CZF-310 True RMS zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami.
CZF-B

CZF-B

Stały próg asymetrii napięciowej zadziałania Styk 1NO Czujnik zaniku fazy przeznaczony do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

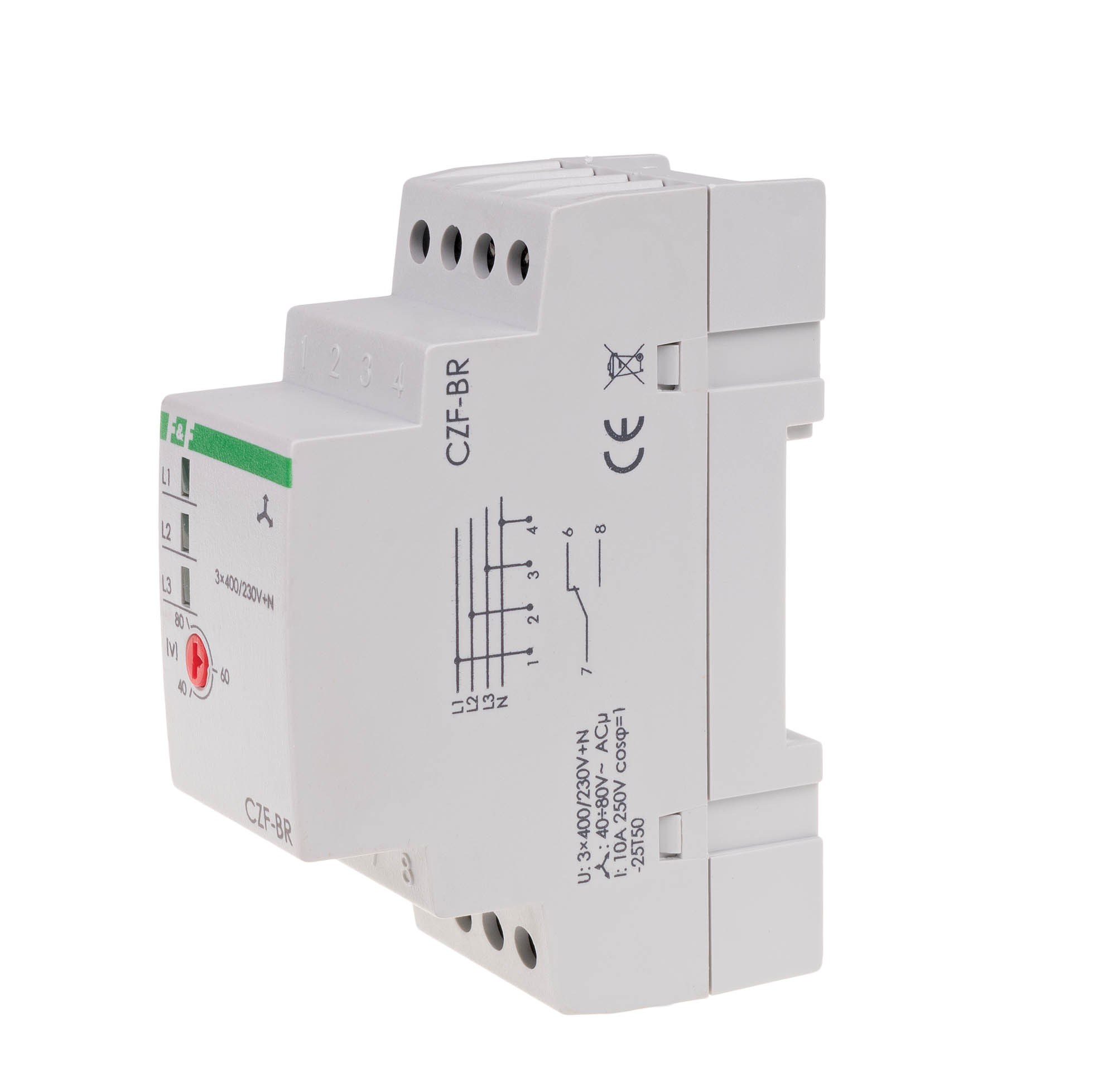

CZF-BR-TRMS

CZF-BR-TRMS

Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Pomiar rzeczywistej skutecznej wartości napięcia ( TrueRMS) Czujnik zaniku fazy CZF-BR TrueRMS przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

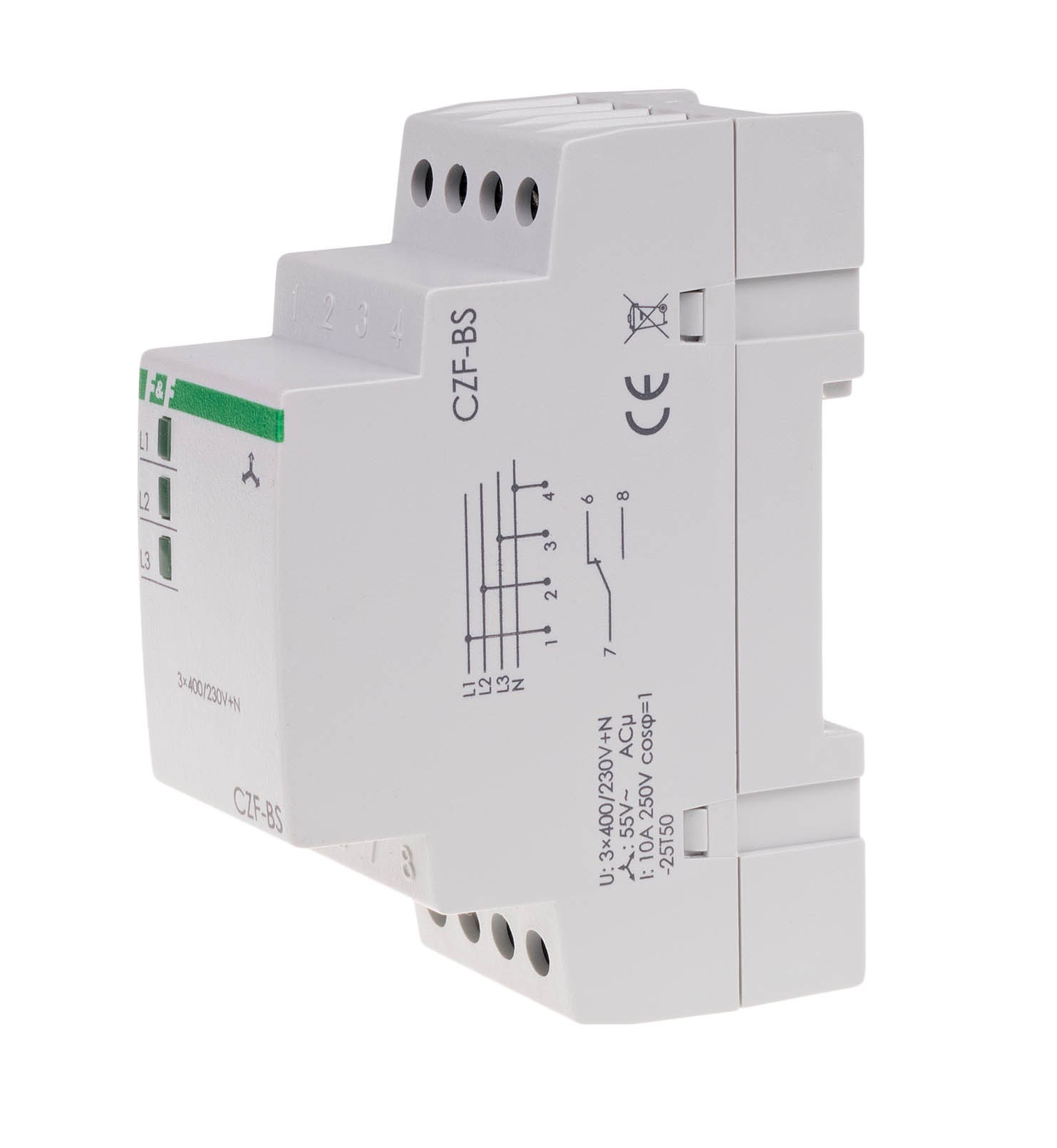

CZF-BS

CZF-BS

Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

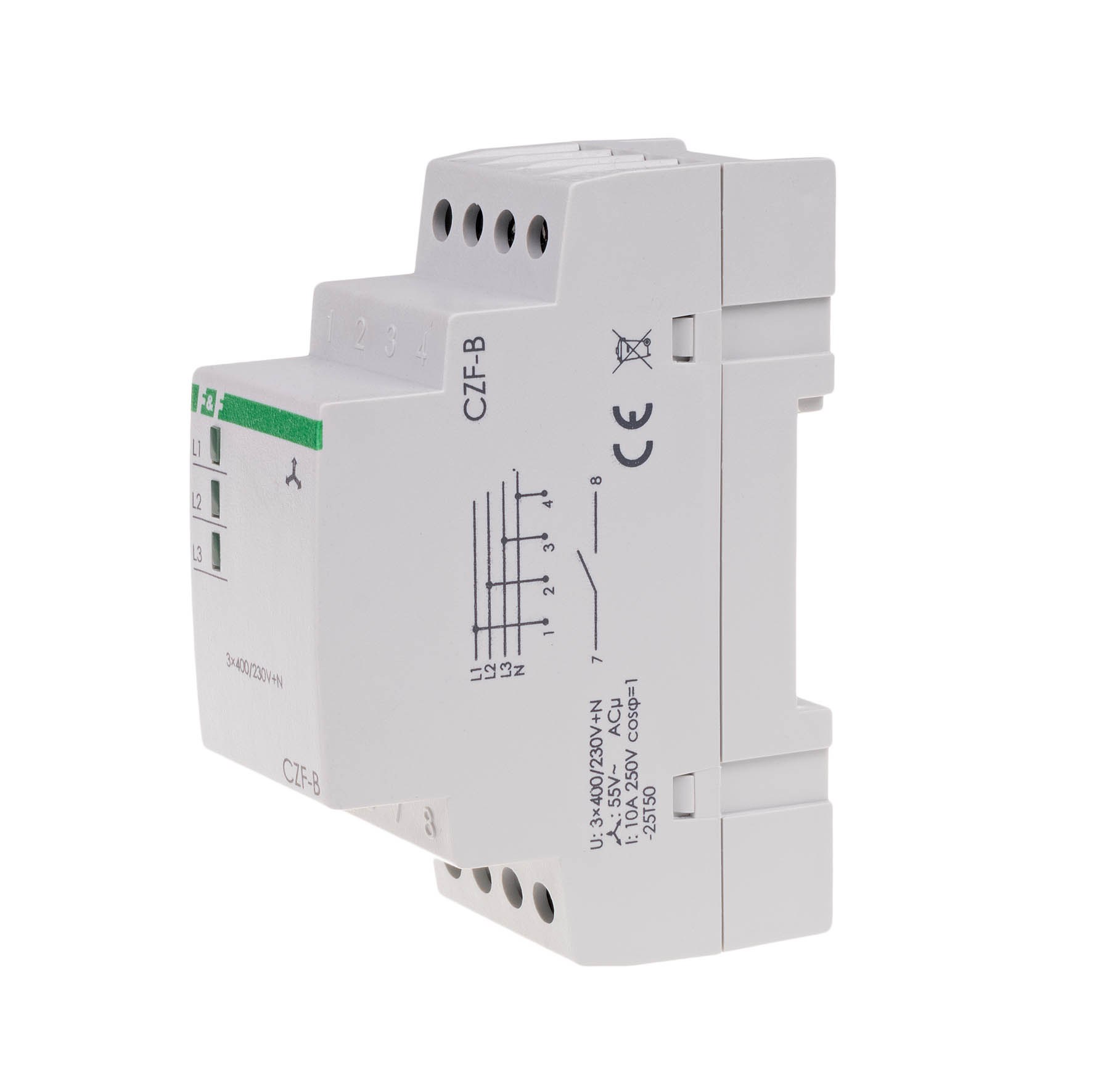

CZF-B-TRMS

CZF-B-TRMS

Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1NO. Pomiar rzeczywistej skutecznej wartości napięcia (TrueRMS) Zastosowanie czujnika zaniku fazy CZF-B TrueRMS zabezpiecza silnik elektryczny zasilany z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

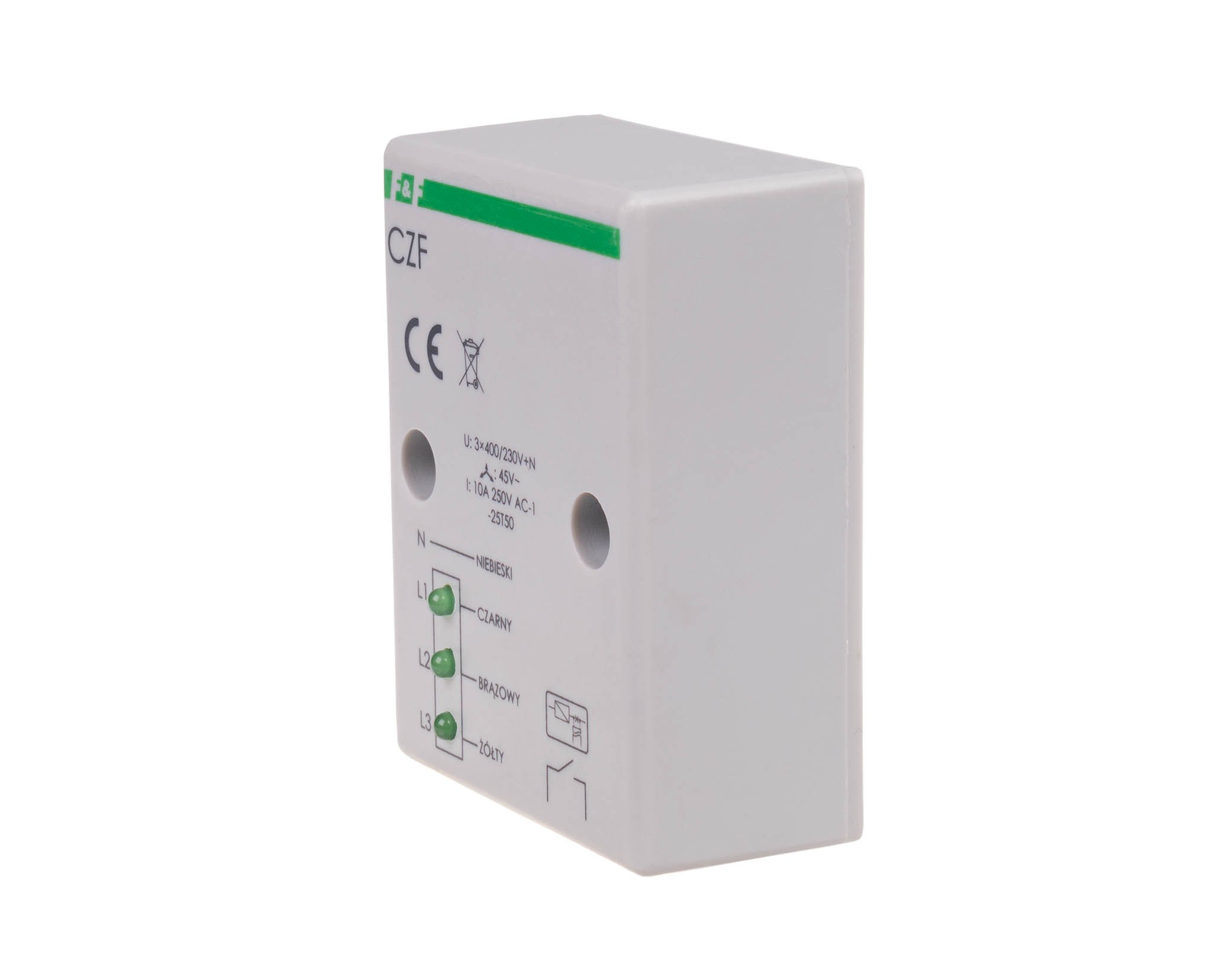

CZF-TRMS

CZF-TRMS

Stały próg asymetrii napięciowej zadziałania. Styk 1NO. Pomiar rzeczywistej skutecznej wartości napięcia ( TrueRMS) Z pomocą czujnika zaniku fazy CZF TrueRMS zabezpieczymy silnik elektryczny zasilany z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

Pliki do pobrania

CZF-declaration-pref-origin-status-1.pdf
CZF-declaration-RoHS-pl-1.pdf
Karta katalogowa.pdf
czf-instrukcja-obslugi.pdf
czf-true-rms-instrukcja-obslugi.pdf
czf-schemat-cad-dxf.dxf
ckf-czf-cp-deklaracja-ce-2025.pdf
ff-certyfikat-reach-pl-2026.pdf

O firmie F&F

F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.

Siedziba firmy F&F
F&F Logo Białe
Polski producent
automatyki domowej i przemysłowej
Klasa ETIM
Przekaźnik kontroli faz (EC001441)
Symbol
CZF
Z odłączalnymi zaciskami
nie
Wysokość
90 mm
Głębokość
65 mm
Rodzaj połączenia elektrycznego
Połączenie z końcówką lutowniczą
Liczba styków zwiernych
1
Kontrola kolejności faz
nie
Detekcja zaniku fazy
tak
Funkcja kontroli podnapięciowej
nie
Funkcja kontroli nadnapięciowej
nie
Kontrola asymetrii faz
tak
Zakres pomiarowy napięcia
140 V / 270 V
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
4 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
4 s

Specyficzne kody

EAN13
5908312593010
FFFF-093950
Nowy

Producent

F&F Filipowski sp.k.
Konstantynowska 79/81 95-200 Pabianice Polska
+48 (42) 214 90 37

Identyfikacja produktu

Numer referencyjny: CZF
EAN: 5908312593010
