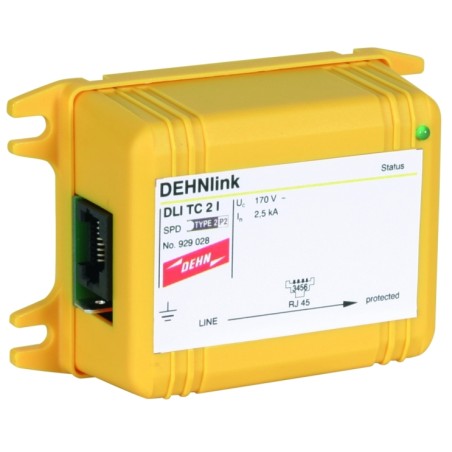

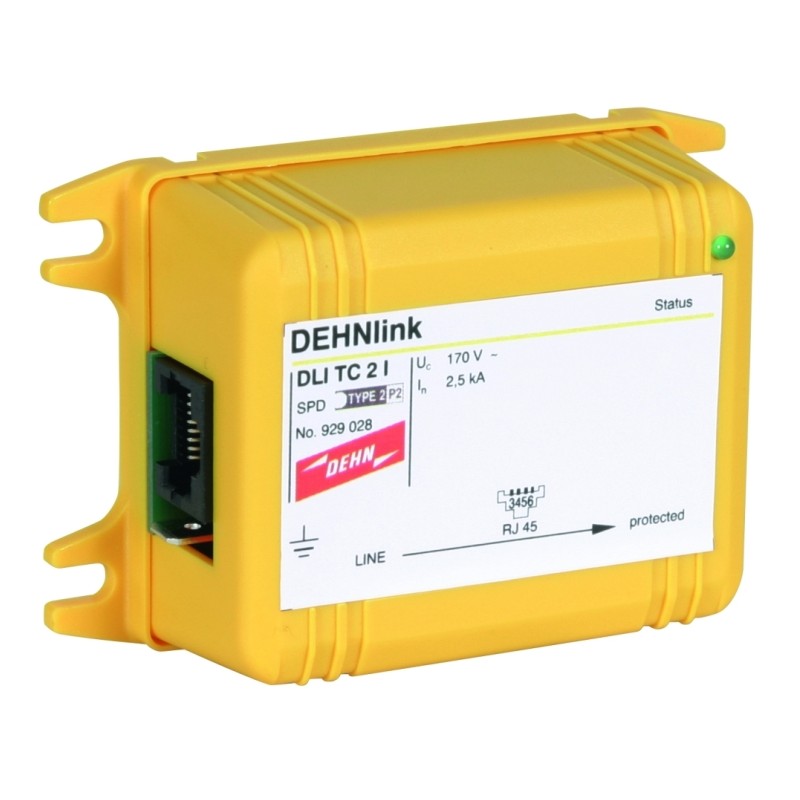

Ogranicznik przepięć DLI TC 2 I DEHNlink 929028

DEHNlink DLI TC 2 I to ogranicznik przepięć przeznaczony do ochrony urządzeń telekomunikacyjnych oraz analogowych i systemowych linii telefonicznych przed skutkami przepięć i zakłóceń elektrycznych. Dwustopniowy układ ochronny obejmuje również zabezpieczenie przed przenikaniem napięcia sieciowego, pomagając chronić podłączone urządzenia przed uszkodzeniem.

Urządzenie posiada wskaźnik LED informujący o obecności napięcia zasilania. Przyłącza wejściowe i wyjściowe są przystosowane do złączy RJ45, a konstrukcja umożliwia również współpracę ze złączami RJ12. Uziemienie realizowane jest za pomocą płaskiego konektora o szerokości 6,3 mm.

Ogranicznik może być instalowany zgodnie z koncepcją stref ochrony odgromowej na granicach stref 0B–2 i wyższych. Sprawdzi się w instalacjach telekomunikacyjnych wymagających ochrony linii sygnałowych przed przepięciami.

Parametry techniczne:

• Producent: DEHN

• Model: DLI TC 2 I

• Seria: DEHNlink

• Klasa ogranicznika: R

• Napięcie znamionowe (U_N): 110 V

• Maksymalne ciągłe napięcie pracy DC (U_C): 170 V

• Maksymalne ciągłe napięcie pracy AC (U_C): 120 V

• Prąd znamionowy (I_L): 150 mA

• Całkowity znamionowy prąd wyładowczy C2 (8/20 µs): 10 kA

• Znamionowy prąd wyładowczy C2 na linię (8/20 µs): 2,5 kA

• Poziom ochrony linia–linia dla C2: ≤ 250 V

• Poziom ochrony linia–PG dla C2: ≤ 600 V

• Poziom ochrony linia–linia dla C3 przy 1 kV/µs: ≤ 230 V

• Poziom ochrony linia–PG dla C3 przy 1 kV/µs: ≤ 600 V

• Impedancja szeregowa na linię: 10 Ω

• Częstotliwość graniczna linia–linia: 10 MHz

• Pojemność linia–linia: ≤ 0,3 nF

• Pojemność linia–PG: ≤ 15 pF

• Przyłącza wejściowe/wyjściowe: RJ45 / RJ45, kompatybilne z RJ12

• Obsługiwane przyporządkowanie styków: 3/6, 4/5; dla RJ12: 3/4, 2/5

• Uziemienie: płaski konektor 6,3 mm

• Stopień ochrony: IP20

• Materiał obudowy: poliamid PA 6.6

• Kolor: żółty

• Temperatura pracy: od -40°C do +80°C

• Norma badawcza: IEC 61643-21

• Certyfikaty/dopuszczenia: GOST

• Wskaźnik stanu: zielona dioda LED sygnalizująca napięcie zasilania

Kod producenta: 929028
