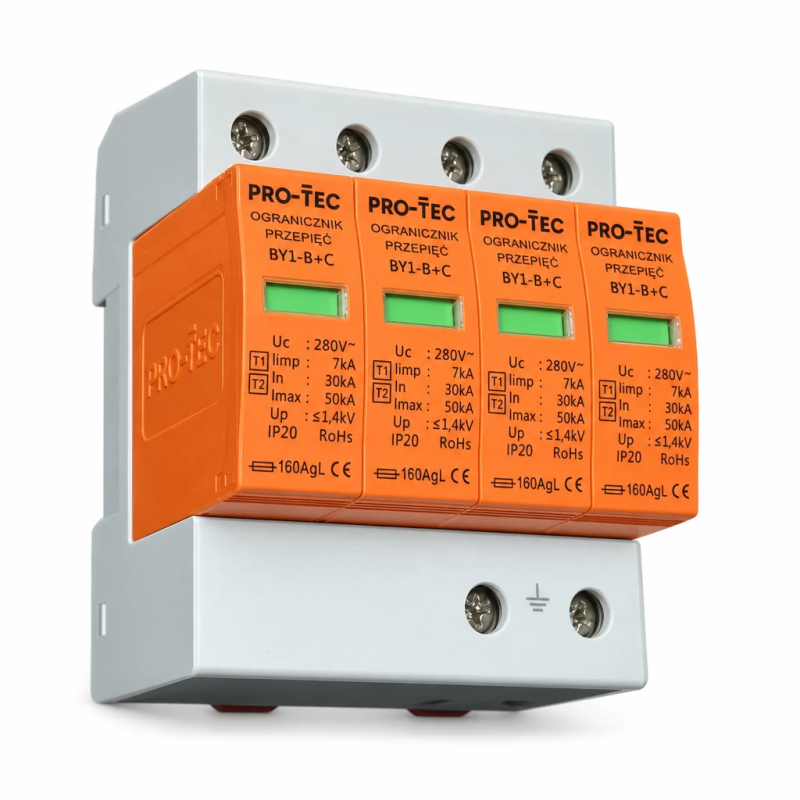

Ogranicznik przepięć typu 1+2 4P 7kA 50kA 280V AC BY1-B+C/4

Ogranicznik przepięć PRO-TEC BY1-B+C/4 służy do ochrony instalacji elektrycznych przed niebezpiecznymi przepięciami powstającymi w wyniku wyładowań atmosferycznych oraz operacji łączeniowych w sieci. Jako urządzenie typu 1+2 łączy funkcje ochrony przed prądami udarowymi o kształcie 10/350 µs z ochroną przed przepięciami o kształcie 8/20 µs.

Czteropolowa konstrukcja przeznaczona jest do zastosowania w rozdzielnicach instalacji elektrycznych. Ogranicznik może być wykorzystywany między innymi w instalacjach TN-S, a dobór układu połączeń powinien być dostosowany do rodzaju sieci i wymagań konkretnego obiektu.

Urządzenie posiada wymienne wkładki warystorowe oraz optyczną sygnalizację uszkodzenia, co ułatwia kontrolę stanu ogranicznika i konserwację instalacji. Montaż odbywa się na szynie DIN. Szerokość 72 mm odpowiada czterem modułom rozdzielnicy.

Ogranicznik przepięć BY1-B+C/4 przeznaczony jest do stosowania w instalacjach elektrycznych wymagających ochrony przed udarami piorunowymi i przepięciami łączeniowymi. Typowe zastosowania obejmują:

• rozdzielnice główne budynków mieszkalnych, przemysłowych i komercyjnych;

• obiekty wyposażone w zewnętrzną instalację odgromową;

• budynki zasilane z napowietrznych linii elektroenergetycznych;

• instalacje elektryczne wymagające ochrony na wejściu zasilania do obiektu.

Ogranicznik przepięć BY1-B+C/4 przeznaczony jest do stosowania w instalacjach elektrycznych wymagających ochrony przed udarami piorunowymi i przepięciami łączeniowymi. Typowe zastosowania obejmują:

• rozdzielnice główne budynków mieszkalnych, przemysłowych i komercyjnych;

• obiekty wyposażone w zewnętrzną instalację odgromową;

• budynki zasilane z napowietrznych linii elektroenergetycznych;

• instalacje elektryczne wymagające ochrony na wejściu zasilania do obiektu.

Ogranicznik montuje się na szynie DIN w rozdzielnicy. Instalację należy wykonać zgodnie z dokumentacją producenta, wymaganiami obowiązujących norm oraz układem sieci elektrycznej.

Maksymalne dobezpieczenie wynosi 160 A gL. Dobór zabezpieczenia poprzedzającego, układu połączeń oraz przekrojów przewodów powinien uwzględniać parametry instalacji i warunki ochrony odgromowej. Przewody łączące ogranicznik z układem uziemiającym i połączeniami wyrównawczymi należy prowadzić możliwie krótko.

Uwaga: w instalacjach typu TT wymagany układ ochrony może być inny niż czteropolowy układ 4+0. Przed montażem należy sprawdzić zgodność wariantu BY1-B+C/4 z konkretną instalacją.
