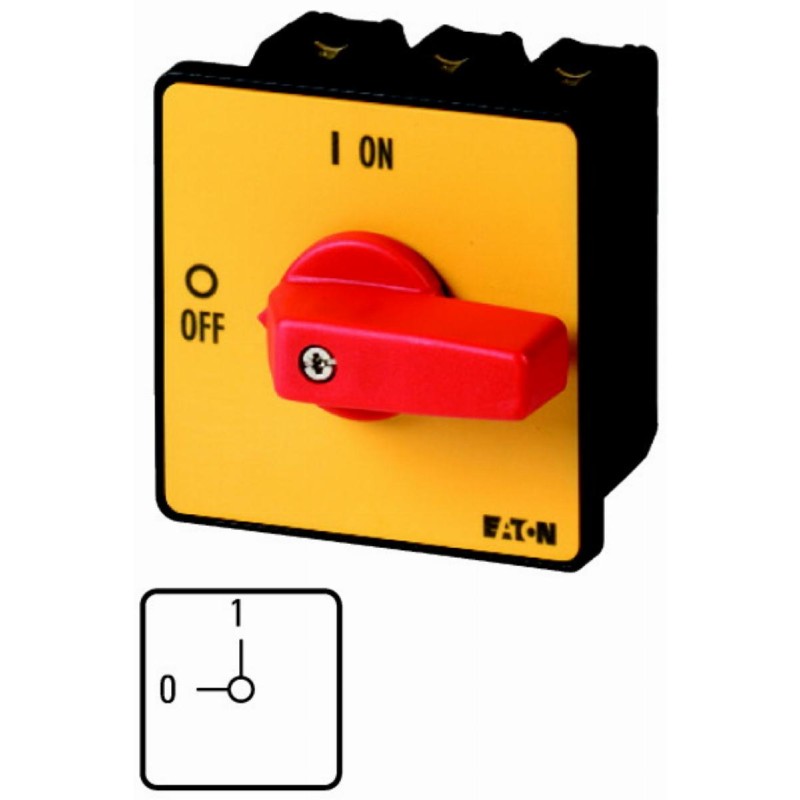

Rozłącznik izolacyjny 3P 63A do wbudowania P3-63/E-RT

Klasa ETIM

Rozłącznik izolacyjny (AC) (EC000216)
Rozłącznik izolacyjny (EC000216)
Rozłącznik izolacyjny niskiego napięcia (EC000216)

Symbol

005743

Szerokość

87 mm

Wysokość

87 mm

Głębokość

96 mm

Stopień ochrony (NEMA)

12

Rodzaj elementu wykonawczego

Krótka rączka obrotowa

Jako rozłącznik główny

nie

Jako rozłącznik remontowy

nie

Jako rozłącznik bezpieczeństwa

nie

Jako wyłącznik awaryjny

tak

Jako przełącznik nawrotny

nie

Liczba łączników

1

Maksymalne znamionowe napięcie pracy Ue AC

690 V

Znamionowe napięcie pracy

690 V / 690 V

Znamionowy prąd ciągły Iu

63 A

Znamionowy prąd ciągły dla AC-23, 400 V

63 A

Znamionowy prąd ciągły dla AC-21, 400 V

63 A

Znamionowy wytrzymywany prąd krótkotrwały Icw

1.26 kA

Znamionowa moc pracy dla AC-23, 400 V

30 kW

Zdolność łączeniowa przy 400 V

30 kW

Liczba biegunów

3

Opcjonalny napęd silnikowy

nie

Wbudowany napęd silnikowy

nie

Opcjonalny wyzwalacz napięciowy

nie

Budowa urządzenia

Urządzenie mocowane na stałe

Do montażu tablicowego 4-otworowego

tak

Do montażu czołowego centralnie

nie

Do instalacji w tablicach rozdzielczych

nie

Z mechanizmem ryglującym

nie

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Stopień ochrony (IP) części czołowej

IP65

Materiał obudowy

Tworzywo sztuczne

Znamionowy warunkowy prąd zwarciowy Iq

100 kA

Znamionowa moc pracy dla AC-3, 400 V

30 kW

Do montażu na płycie

nie

Do montażu pośredniego

nie

Kolor elementu sterowniczego

Czerwony

Stopień ochrony (IP) strony czołowej

IP65

Z okablowaniem fabrycznym

nie

Montaż podłogowy

nie

Specyficzne kody

EAN13

4015080057437
