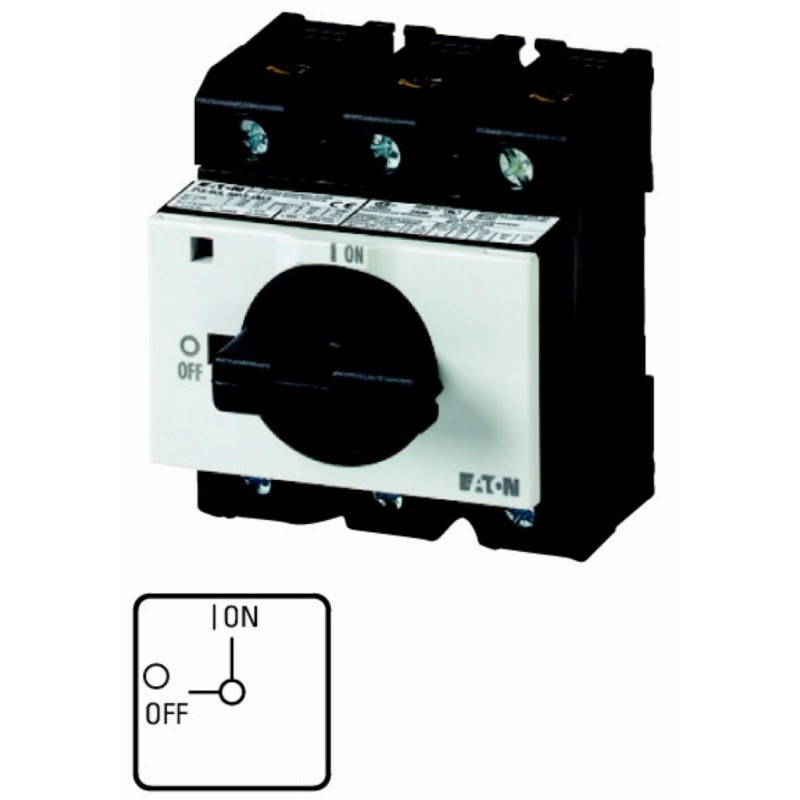

Łącznik krzywkowy 0‑1 3P 100A szyna montażowa P3-100/IVS 081439

Klasa ETIM

Rozłącznik izolacyjny (EC000216)
Rozłącznik izolacyjny niskiego napięcia (EC000216)

Symbol

081439
081439

Szerokość

90 mm

Wysokość

90 mm

Głębokość

90 mm

Stopień ochrony (NEMA)

Inne

Rodzaj elementu wykonawczego

Krótka rączka obrotowa

Jako rozłącznik główny

nie

Jako rozłącznik remontowy

nie

Jako rozłącznik bezpieczeństwa

nie

Jako wyłącznik awaryjny

nie

Jako przełącznik nawrotny

nie

Liczba łączników

1

Maksymalne znamionowe napięcie pracy Ue AC

690 V

Znamionowe napięcie pracy

690 V / 690 V

Znamionowy prąd ciągły Iu

100 A

Znamionowy prąd ciągły dla AC-23, 400 V

100 A

Znamionowy prąd ciągły dla AC-21, 400 V

100 A

Znamionowy wytrzymywany prąd krótkotrwały Icw

2 kA

Znamionowa moc pracy dla AC-23, 400 V

55 kW

Zdolność łączeniowa przy 400 V

55 kW

Liczba biegunów

3

Opcjonalny napęd silnikowy

nie

Wbudowany napęd silnikowy

nie

Opcjonalny wyzwalacz napięciowy

nie

Budowa urządzenia

Urządzenie mocowane na stałe

Do montażu tablicowego 4-otworowego

nie

Do montażu czołowego centralnie

nie

Do instalacji w tablicach rozdzielczych

tak

Z mechanizmem ryglującym

nie

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Stopień ochrony (IP) części czołowej

IP30

Znamionowy warunkowy prąd zwarciowy Iq

80 kA

Znamionowa moc pracy dla AC-3, 400 V

37 kW

Do montażu na płycie

nie

Do montażu pośredniego

nie

Kolor elementu sterowniczego

Czarny

Stopień ochrony (IP) strony czołowej

IP30

Z okablowaniem fabrycznym

nie

Specyficzne kody

EAN13

4015080814399
