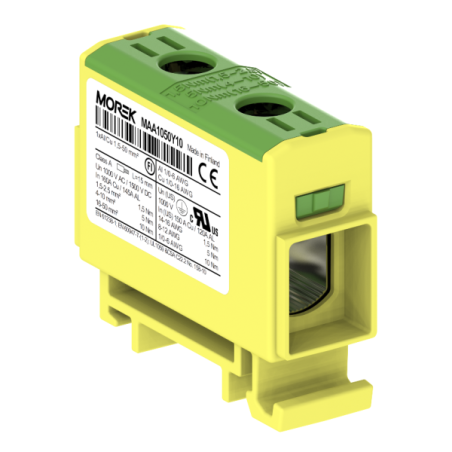

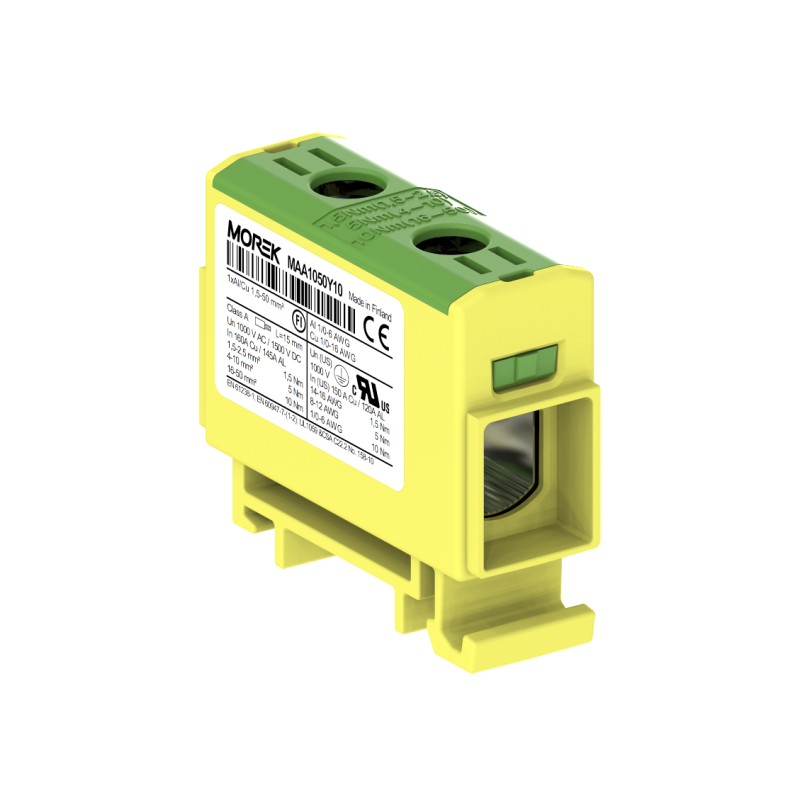

Zacisk uniwersalny OTL50 żółto-zielony 1xAl/Cu 1,5-50mm² 1500V MAA1050Y10
  • Zacisk uniwersalny OTL50 żółto-zielony 1xAl/Cu 1,5-50mm² 1500V MAA1050Y10

Zacisk uniwersalny OTL50 żółto-zielony 1xAl/Cu 1,5-50mm² 1500V MAA1050Y10

MORE-809290

Morek OTL50 MAA1050Y10, zacisk 1-polowy Cu/Al, 1,5–50 mm², 160 A, 1500 V, zielono-żółty, DIN TH-35, 50×18×43 mm.

25,23 zł
Brutto
Dostawa w ciągu 1-3 dni
Ilość
23

  • Opis

Morek OTL50 MAA1050Y10 to jednopolowy zacisk uniwersalny z dwoma otworami, przeznaczony do bezpośredniego łączenia przewodów miedzianych i aluminiowych. Model sprawdzi się w instalacjach energetycznych, przemysłowych oraz mieszkaniowych.

Zacisk obsługuje przewody wielożyłowe o przekroju 1,5–50 mm² oraz przewody linkowe 1,5–35 mm². Taki sam zakres dotyczy przewodów linkowych bez końcówki tulejkowej i z końcówką tulejkową. Technologia ocynowania oraz fabrycznie naniesiona pasta kontaktowa umożliwiają łączenie Cu i Al bez stosowania dodatkowych adapterów i końcówek bimetalicznych.

MAA1050Y10 posiada dwa zaciski na jednym poziomie oraz śrubowe połączenie elektryczne. Element jest przystosowany do montażu na szynie DIN TH-35 mm, a jego wewnętrzne piętra są zmostkowane. Obudowę wykonano z tworzywa termoplastycznego w kolorze zielono-żółtym.

OTL50 zapewnia prąd znamionowy 160 A oraz napięcie znamionowe 1500 V. Złącza OTL są testowane zgodnie z IEC/EN 60947 oraz IEC/EN 61238-1:2003 i posiadają klasę zwarciową A, dzięki czemu mogą być stosowane w obwodach rozdziału mocy oraz jako główne zaciski zasilające.

Zakres temperatury pracy wynosi od -25°C do +80°C. Wymiary zacisku to 50 × 18 × 43 mm. Model nie wymaga płytki zamykającej i nie posiada potwierdzonego wykonania przeciwwybuchowego Ex-e.

Klasa ETIM
Złączka szynowa przelotowa (EC000897)
Symbol
MAA1050Y10
Napięcie znamionowe
1500 V
Przekrój przyłączanego przewodu wielożyłowego
1.5 mm² / 50 mm²
Sposób montażu
Szyna montażowa DIN TH-35 mm
Kolor
Zielono-żółty
Szerokość
18 mm
Wysokość
43 mm
Głębokość
50 mm
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
1.5 mm² / 35 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 mm² / 35 mm²
Prąd znamionowy In
160 A
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Rodzaj połączenia elektrycznego 2
Inne
Liczba poziomów
1
Liczba zacisków na poziom
2
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Zakres temperatur pracy
-25 °C / 80 °C
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
nie
Wymagana płytka zamykająca
nie
Wewnętrzne piętra zmostkowane
tak

Specyficzne kody

EAN13
4744397013835
