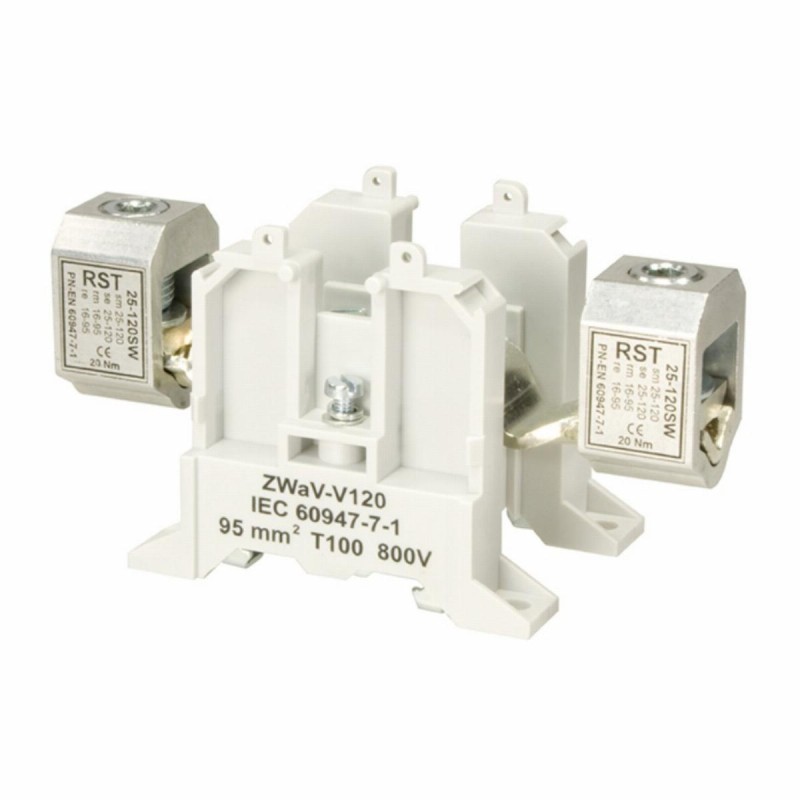

ZWaV-V120 ZŁĄCZKA K.SZARY

Klasa ETIM

Złączka szynowa przelotowa (EC000897)

Symbol

A11-1938

Napięcie znamionowe

800 V

Przekrój przyłączanego przewodu wielożyłowego

16 mm² / 70 mm²

Przekrój przyłączanego przewodu jednodrutowego

16 mm² / 95 mm²

Sposób montażu

Montaż bezpośredni

Kolor

Szary

Długość

123 mm

Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej

16 mm² / 70 mm²

Przekrój przyłączanego przewodu linkowego z końcówką tulejkową

16 mm² / 70 mm²

Prąd znamionowy In

232 A

Rodzaj połączenia elektrycznego 1

Połączenie śrubowe

Rodzaj połączenia elektrycznego 2

Połączenie śrubowe

Pozycja połączenia

Z góry / u góry

Liczba poziomów

1

Liczba zacisków na poziom

2

Materiał elementu izolacyjnego

Tworzywo termoplastyczne

Zakres temperatur pracy

-25 °C / 100 °C

Klasa palności materiału izolacyjnego zgodna z UL94

V2

Szerokość / rozmiar rastra

59 mm

Wysokość przy najniższym sposobie montażu

66 mm

Wykonanie przeciwwybuchowe Ex-e - potwierdzone

nie

Wymagana płytka zamykająca

nie

Wewnętrzne piętra zmostkowane

nie

Specyficzne kody

EAN13

5907570306226
