Norma: IEC 60947-7-1
Przekrój znamionowy: 16mm2
Przyłączalność znamionowa: drut / linka: 1,5...16 / 1,5...10mm2
Napięcie znamionowe izolacji: 690V
Napięcie znamionowe udarowe wytrzymywane: 6kA
Prąd znamionowy ciągły: 76A
Moment skręcający dla zacisków: 2,0Nm
Długość odizolowania: 16mm
Szerokość: 12mm
Materiał izolacyjny: poliamid
Temperatura otoczenia: -25...+100°C
Kod producenta: A11-0373
- Klasa ETIM
- Złączka szynowa przelotowa (EC000897)
- Symbol
- A11-0373
- Napięcie znamionowe
- 690 V
- Przekrój przyłączanego przewodu wielożyłowego
- 1.5 mm² / 10 mm²
- Przekrój przyłączanego przewodu jednodrutowego
- 1.5 mm² / 16 mm²
- Sposób montażu
- Szyna montażowa DIN TH-35 mm
- Kolor
- Czarny
- Długość
- 45 mm
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
- 1.5 mm² / 10 mm²
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
- 1.5 mm² / 10 mm²
- Prąd znamionowy In
- 76 A
- Rodzaj połączenia elektrycznego 1
- Połączenie śrubowe
- Rodzaj połączenia elektrycznego 2
- Połączenie śrubowe
- Pozycja połączenia
- Z góry / u góry
- Liczba poziomów
- 1
- Liczba zacisków na poziom
- 2
- Materiał elementu izolacyjnego
- Tworzywo termoplastyczne
- Zakres temperatur pracy
- -25 °C / 100 °C
- Klasa palności materiału izolacyjnego zgodna z UL94
- V2
- Szerokość / rozmiar rastra
- 12 mm
- Wysokość przy najniższym sposobie montażu
- 54 mm
- Wykonanie przeciwwybuchowe Ex-e - potwierdzone
- nie
- Wymagana płytka zamykająca
- tak
- Wewnętrzne piętra zmostkowane
- nie
Specyficzne kody
- EAN13
- 5902626101732
POKO-103140
10
Nowy

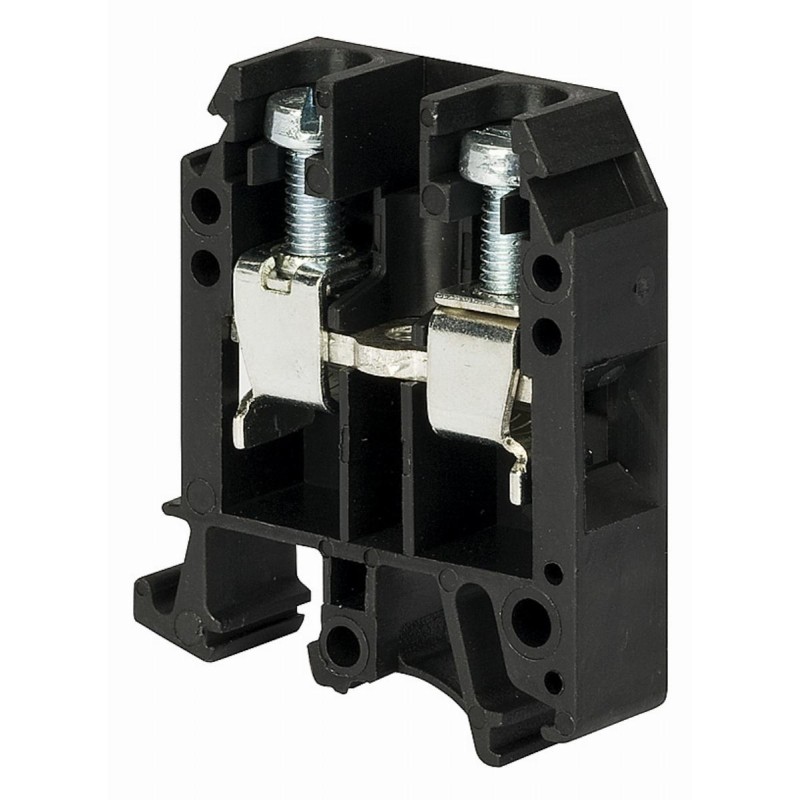

![ZUG-G16 ZŁĄCZKA CZARNA [11-0373]](https://stycznik.com.pl/3794-large_default/zug-g16-zlaczka-kczarny.jpg "ZUG-G16 ZŁĄCZKA CZARNA [11-0373]")
