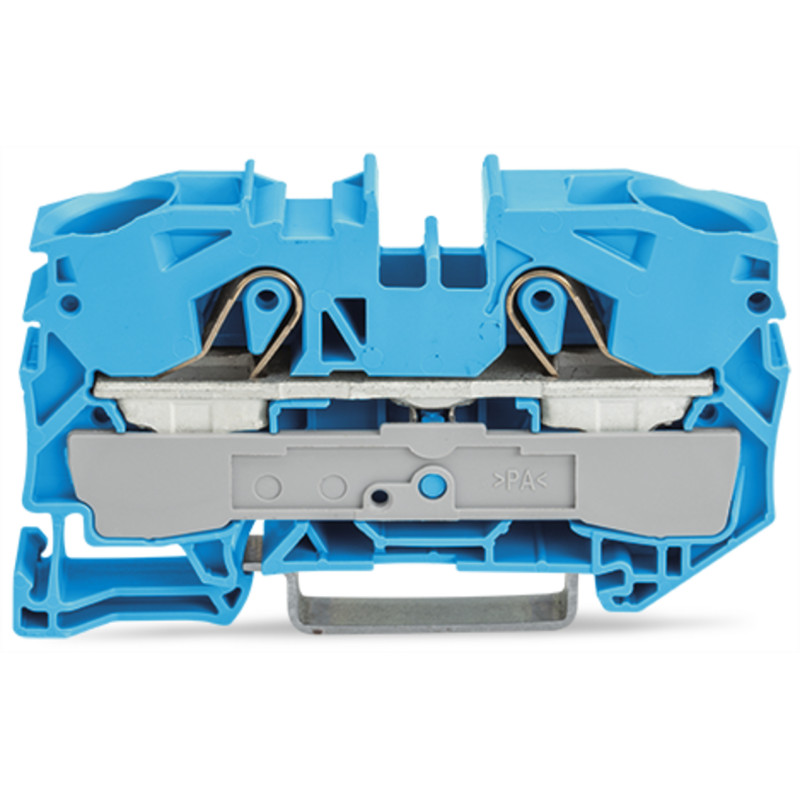

2-przewodowa złączka przelotowa 16 mm², niebieska 2016-1204

Klasa ETIM

Złączka szynowa przelotowa (EC000897)

Symbol

2016-1204

Napięcie znamionowe

800 V

Przekrój przyłączanego przewodu wielożyłowego

0.5 mm² / 16 mm²

Przekrój przyłączanego przewodu jednodrutowego

2.5 mm² / 16 mm²

Sposób montażu

Szyna montażowa DIN TH-35 mm

Kolor

Niebieski

Szerokość

12 mm

Wysokość

69.8 mm

Głębokość

36.9 mm

Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej

0.5 mm² / 25 mm²

Przekrój przyłączanego przewodu linkowego z końcówką tulejkową

2.5 mm² / 16 mm²

Prąd znamionowy In

76 A

Rodzaj połączenia elektrycznego 1

Zacisk sprężynowy

Rodzaj połączenia elektrycznego 2

Zacisk sprężynowy

Liczba poziomów

1

Liczba zacisków na poziom

2

Materiał elementu izolacyjnego

Tworzywo termoplastyczne

Zakres temperatur pracy

105 °C / 105 °C

Klasa palności materiału izolacyjnego zgodna z UL94

V0

Wykonanie przeciwwybuchowe Ex-e - potwierdzone

tak

Wymagana płytka zamykająca

tak

Wewnętrzne piętra zmostkowane

nie

Specyficzne kody

EAN13

4017332076647
