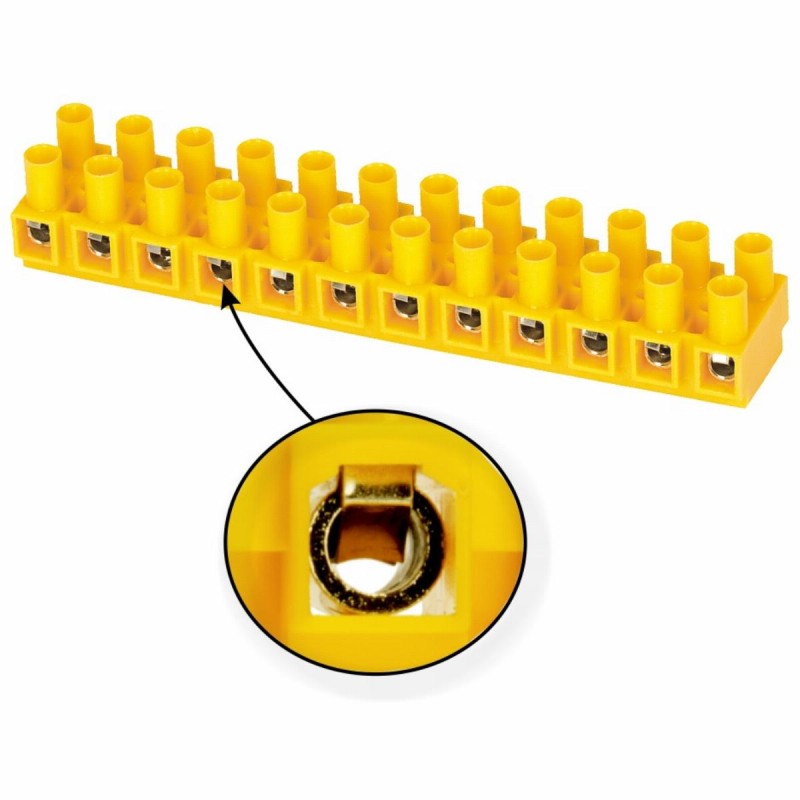

TLZ-16N 12-torowa [A12-24N1]

Klasa ETIM

Listwa zaciskowa jedno i wielobiegunowa (EC001284)

Symbol

A12-24N1

Napięcie znamionowe

690 V

Przekrój przyłączanego przewodu wielożyłowego

1 mm² / 10 mm²

Przekrój przyłączanego przewodu jednodrutowego

1 mm² / 16 mm²

Sposób montażu

Montaż bezpośredni

Kolor

Żółty

Liczba biegunów

12

Długość

162 mm

Przezroczysty

nie

Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej

1 mm² / 10 mm²

Przekrój przyłączanego przewodu linkowego z końcówką tulejkową

1 mm² / 10 mm²

Prąd znamionowy In

76 A

Rodzaj połączenia elektrycznego 1

Połączenie śrubowe

Rodzaj połączenia elektrycznego 2

Połączenie śrubowe

Pozycja połączenia

Z góry / u góry

Materiał elementu izolacyjnego

Tworzywo termoplastyczne

Zakres temperatur pracy

-25 °C / 100 °C

Klasa palności materiału izolacyjnego zgodna z UL94

V2

Szerokość / rozmiar rastra

24 mm

Wysokość przy najniższym sposobie montażu

24 mm

Wykonanie przeciwwybuchowe Ex-e - potwierdzone

nie

Wymagana płytka zamykająca

nie

Odległość między osiami otworów

13.7 mm

Liczba zacisków na biegun

2

Specyficzne kody

EAN13

5907570300675
