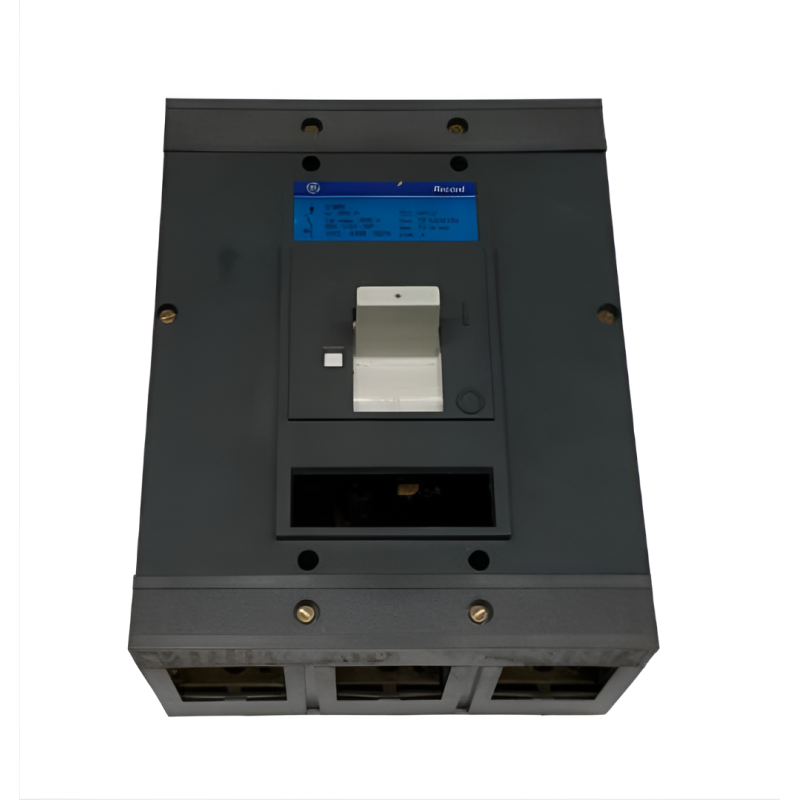

WYŁ. BEZ WYZW. D 630 3P SD [716030]

Model 716030 firmy General Electric (GE) to wyłącznik mocy Record D630 bez wbudowanego wyzwalacza elektromagnetycznego. Jest to wersja podstawowa, przeznaczona do montażu w obudowach typu monoblok z przednim dostępem.

Dane techniczne

Parametry znamionowe:

• Prąd znamionowy Ith: 630 A
• Napięcie znamionowe pracy Ue:

  AC 50/60 Hz: 690 V

  DC: 500 V

• Napięcie izolacji Ui: 690 V
• Znamionowe napięcie udarowe Uimp: 8 kV
• Kategoria użytkowania: A
• Liczba biegunów: 3P / 4P
• Stopień zanieczyszczenia: 3

Końcowa zdolność zwarciowa Icu:

AC 50/60 Hz:

• 220/240 V – 70 kA
• 380/415 V – 35 kA
• 500 V – 20 kA
• 600/690 V – 10 kA

DC (L/R = 15 ms):

• 125 V – 80 kA
• 250 V – 60 kA
• 500 V – 40 kA

Robocza zdolność zwarciowa Ics:

• AC 50/60 Hz: 75% Icu
• DC (L/R = 15 ms): 75% Icu

Znamionowa zdolność łączeniowa Icm:

• 220/240 V – 154 kA (wartość szczytowa)
• 380/415 V – 77 kA (wartość szczytowa)

Zdolność wyłączenia pojedynczej fazy w układzie IT (Ice):

• 220/240 V – 50% Icu
• 380/415 V – 25% Icu

Trwałość:

• Trwałość mechaniczna: 5 000 operacji
• Trwałość elektryczna: 2 000 operacji

Dodatkowe informacje:

• Całkowity czas eliminacji zwarcia: 8 ms
• Przystosowany do pracy w instalacjach przemysłowych oraz rozdzielnicach niskiego napięcia
• Wysoka odporność na przeciążenia i zwarcia
