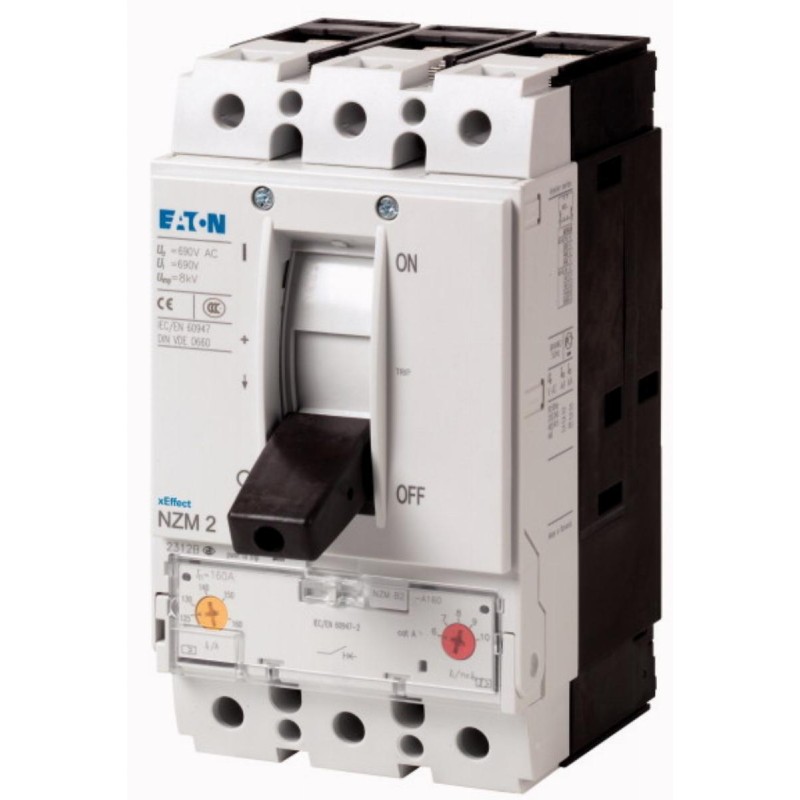

NZMN2-A300 Wyłącznik mocy 3-bieg. 300A [107580]

Klasa ETIM

Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej (EC000228)

Symbol

107580
107580

Stopień ochrony (IP)

IP20

Rodzaj elementu wykonawczego

Dźwignia

Znamionowy prąd ciągły Iu

300 A

Liczba biegunów

3

Opcjonalny napęd silnikowy

tak

Wbudowany napęd silnikowy

nie

Budowa urządzenia

Urządzenie mocowane na stałe

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Zakres napięcia znamionowego

690 V / 690 V

Liczba styków pomocniczych zwiernych

0

Zakres nastawy wyzwalacza przeciążeniowego

240 A / 300 A

Zakres nastawy wyzwalacza zwarciowego

2000 A / 2500 A

Ze zintegrowanym wyzwalaczem podnapięciowym

nie

Liczba styków pomocniczych rozwiernych

0

Straty mocy

83.7 W

Do montażu na szynie TH

nie

Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

50 kA

Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 A / 0 A

Zintegrowane zabezpieczenie przed zwarciem doziemnym

nie

Opcjonalny montaż na szynie DIN TH

tak

Liczba styków pomocniczych przełącznych

0

Ze wskaźnikiem wyłączenia

nie

Umiejscowienie przyłączy obwodów głównych

Strona przednia

W komplecie z zabezpieczeniem

tak

Specyficzne kody

EAN13

4015081072606
