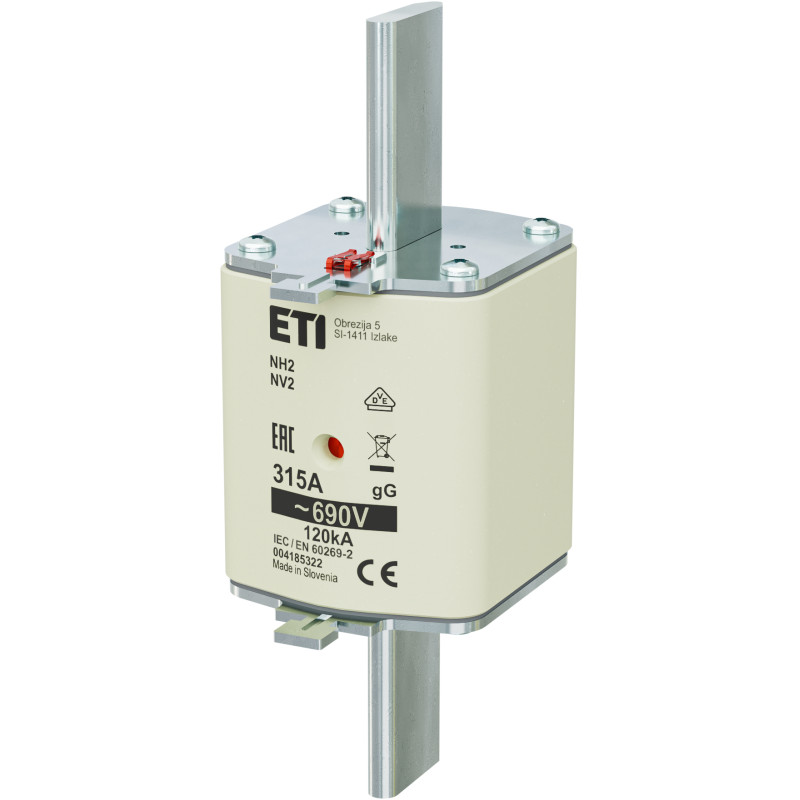

Wkładka topikowa NH2 gG 315A/690V 004185322

ETI NH2 gG 315A/690V KOMBI to przemysłowa wkładka topikowa nożowa przeznaczona do ochrony instalacji elektroenergetycznych i obwodów elektrycznych przed skutkami przeciążeń oraz zwarć. Wkładka należy do charakterystyki gG i jest przeznaczona do ochrony przewodów oraz urządzeń. Wykonana jest w wielkości NH2, z prądem znamionowym 315 A oraz napięciem znamionowym 690 V AC.

Wkładka wyposażona jest w podwójny, kombinowany wskaźnik zadziałania. Czołowy wskaźnik umieszczony w centralnej części ceramicznego korpusu oraz wskaźnik znajdujący się na górnej pokrywie zadziałają jednocześnie w momencie przepalenia wkładki. Rozwiązanie to zapewnia dobrą widoczność stanu wkładki zarówno podczas pracy w podstawach bezpiecznikowych, jak i w rozłącznikach bezpiecznikowych. Wskaźnik umieszczony w górnej pokrywie może również współpracować z mikrołącznikiem NVS 5 do zdalnej sygnalizacji zadziałania.

Korpus wkładki wykonany jest ze steatytu, który charakteryzuje się wysoką stabilnością termiczną. Wnętrze korpusu jest wypełnione specjalnie granulowanym piaskiem kwarcowym, zapewniającym wysoką zdolność wyłączania oraz stabilność parametrów elektrycznych. Styki nożowe wykonano z mosiądzu i pokryto srebrem, natomiast aluminiowe pokrywy zapewniają trwałość konstrukcji i ochronę przed korozją. Konstrukcja noży ułatwia montaż wkładki w podstawach oraz rozłącznikach bezpiecznikowych.
