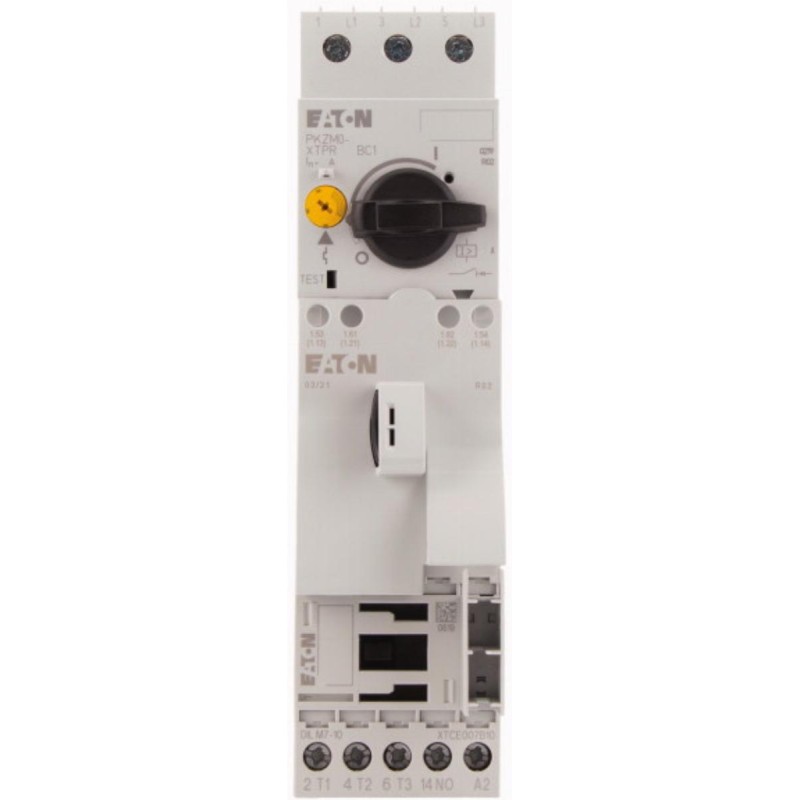

MSC-D-10-M7(230V50HZ) Układ rozruchu, bezpośredniego

Klasa ETIM

Układ rozruchowy silnika (EC001037)

Symbol

283146
283146

Stopień ochrony (IP)

IP20

Znamionowe napięcie sterowania Us dla AC 50 Hz

230 V / 230 V

Znamionowe napięcie sterowania Us dla AC 60 Hz

0 V / 0 V

Znamionowe napięcie sterowania Us dla DC

0 V / 0 V

Rodzaj napięcia sterowania

AC

Szerokość

45 mm

Wysokość

180 mm

Głębokość

95 mm

Klasa wyzwalania

KLASA 10 A

Stopień ochrony (NEMA)

Inne

Liczba sygnalizatorów świetlnych

0

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Do wyłączania awaryjnego

nie

Liczba pozycji sterowniczych

0

Możliwość montażu na szynie

nie

Znamionowa moc pracy dla AC-3, 400 V

3 kW

Liczba styków pomocniczych zwiernych

1

Zakres nastawy wyzwalacza przeciążeniowego

6.3 A / 10 A

Liczba styków pomocniczych rozwiernych

0

Obsługa protokołu TCP/IP

nie

Obsługa protokołu PROFIBUS

nie

Obsługa protokołu CAN

nie

Obsługa protokołu INTERBUS

nie

Obsługa protokołu ASI

nie

Obsługa protokołu Modbus

nie

Obsługa protokołu Data-Highway

nie

Obsługa protokołu DeviceNet

nie

Obsługa protokołu SUCONET

nie

Obsługa protokołu LON

nie

Obsługa protokołu PROFINET IO

nie

Obsługa protokołu PROFINET CBA

nie

Obsługa protokołu SERCOS

nie

Obsługa protokołu Foundation Fieldbus

nie

Obsługa protokołu EtherNet/IP

nie

Obsługa protokołu AS-Interface Safety at Work

nie

Obsługa protokołu DeviceNet Safety

nie

Obsługa protokołu INTERBUS-Safety

nie

Obsługa protokołu PROFIsafe

nie

Obsługa protokołu SafetyBUS p

nie

Obsługa innych protokołów

nie

Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania

Połączenie śrubowe

Rodzaj układu rozruchowego

Rozruch bezpośredni

Z wyzwalaczem zwarciowym

tak

Znamionowa moc pracy dla AC-3, 230 V 3-fazowego

1.5 kW

Moc znamionowa, 460 V, 60 Hz, 3-fazowego

0 kW

Moc znamionowa, 575 V, 60 Hz, 3-fazowego

0 kW

Znamionowy prąd pracy Ie

6.6 A

Znamionowy prąd pracy dla AC-3, 400 V

7 A

Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 480 Y/ 277 V

0 A

Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 600 Y/ 347 V

0 A

Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 230 V

0 A

Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 400 V

150 A

Maksymalna temperatura otoczenia

55 °C

Zabezpieczenie przeciążeniowe z kompensacją temperaturowa

tak

Z transformatorem

nie

Koordynacja zgodnie z IEC 60947-4-3

Klasa 1

Możliwość zewnętrznego kasowania

nie

Z bezpiecznikiem

nie

Specyficzne kody

EAN13

4015082831462
