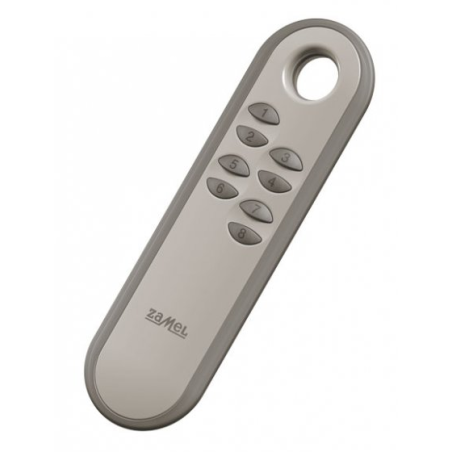

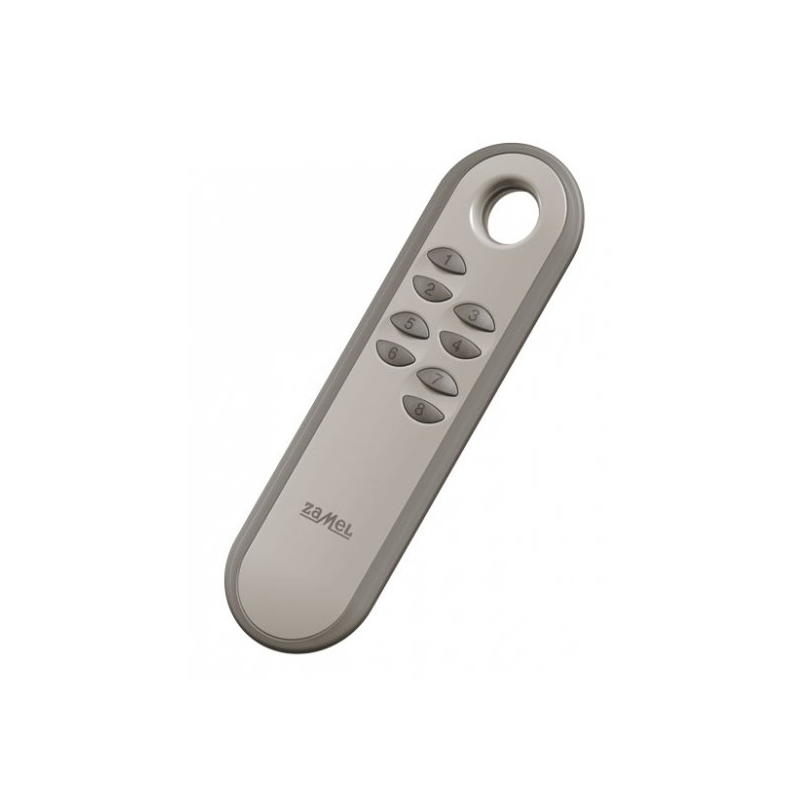

PILOT 8-KANAŁOWY TYP: P-256/8

Pilot 8-klawiszowy P-256/8 EXTA

Piloty bezprzewodowego systemu sterowania sterowania występują w wersji 2-kanałowej (P-257/2), 4-kanałowej (P-257/4) oraz 8-kanałowej (P-256/8). Urządzenia te są uniwersalnymi nadajnikami, umożliwiającymi realizację funkcji sterowania w aplikacjach sterowania oświetleniem, sterowania pracą rolet okiennych, bram wjazdowych i garażowych itp. Piloty wyposażone są w elementy podświetlające, sygnalizujące działanie nadajnika, ergonomiczną gumową klawiaturę oraz praktyczne łańcuszki umożliwiające montaż np. przy kluczach. Po naciśnięciu przycisku, pilot wysyła sygnał o częstotliwości 868,32 MHz, sterujący odbiornikami EXTA FREE. Procedura programowania urządzenia (wpisywania nadajnika do pamięci odbiornika) opisana jest w instrukcjach obsługi poszczególnych odbiorników systemu EXTA FREE. Zasięg (do 300 m w zależności od odbiornika) można zwiększyć stosując retransmiter lub kilka retransmiterów RTN-01. Pilot P-256/8 może współpracować z dowolnym odbiornikiem systemu EXTA FREE.



Cechy funkcjonalne produktu:

- nadajnik radiowy (pilot) 8-przyciskowy

- zdalne sterowanie odbiornikami systemu EXTA FREE

- możliwość niezależnego sterowania 8 odbiornikami

- duży zasięg działania (do 300m)

- zasilanie bateryjne
&
- nowoczesny design

- sygnalizacja optyczna transmisji radiowej oraz stanu baterii

- możliwość jednoczesnego załączenia/wyłączenia dowolnej ilości odbiorników systemu EXTA FREE

- możliwość zwiększenia zasięgu działania poprzez zastosowanie retransmitera RTN-01



UWAGA! Podany zasięg działania dotyczy przestrzeni otwartej, czyli warunków idealnych, bez przeszkód. Jeżeli pomiędzy nadajnikiem a odbiornikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu działania odpowiednio dla: cegła od 10 do 40%, drewna i gipsu od 5 do 20%, betonu zbrojonego od 40 do 80%, metalu od 90 do 100%, szkła od 10 do 20%. Negatywny wpływ na zasięg działania mają też napowietrzne i podziemne linie energetyczne dużej mocy oraz nadajniki telefonii komórkowej umieszczone w bliskiej odległości urządzeń.



Dane techniczne:

Znamionowe napięcie zasilania: 3V

Typ baterii: CR2032

Trwałość baterii: 3 ÷ 5 lat (w zależności od użytkowania)

Liczba kanałów (przycisków): 8

Transmisja: radiowa 868,32 MHz

Sposób transmisji: jednokierunkowa

Kodowanie: transmisja z adresacją

Zasięg: do 300 m w terenie otwartym

Sygnalizacja nadawania/rozładowania baterii: 2x dioda LED czerwona

Temperatura pracy: -10 ÷ +55 oC

Pozycja pracy: dowolna

Stopień ochrony obudowy: IP20 (PN-EN 60529)

Klasa ochronności: III

Stopień zanieczyszczenia: 2

Wymiary: 152 x 43 x 17,5 mm

Waga: 0,06 kg



Wymiana baterii:

Stan rozładowania baterii sygnalizowany jest kilkukrotnym zapaleniem się diody LED w czasie nadawania.

1. Odkręcić dwa wkręty mocujące znajdujące się na dolnej części pilota.

2. Ściągnąć górną pokrywę wraz z silikonową klawiaturą.

3. Wysunąć baterię z zacisku.

4. Zamontować nową baterię. Należy zwrócić uwagę na polaryzację baterii, oznaczoną na zacisku. Nieprawidłowe zamontowanie baterii może doprowadzić do uszkodzenia urządzenia.

5. Założyć górną pokrywę wraz z klawiaturą i dokręcić wkręty mocujące.

UWAGA: Podczas wymiany baterii, przed jej włożeniem do zacisku, sugeruje się przytrzymanie dowolnego przycisku nadajnika przez około 5 s. Po włożeniu baterii kilka razy nacisnąć przycisk nadawania w celu sprawdzenia poprawności działania. Jeśli nadajnik nie reaguje - czynność wymiany tej samej baterii powtórzyć.

Kod producenta: EXF1000011
