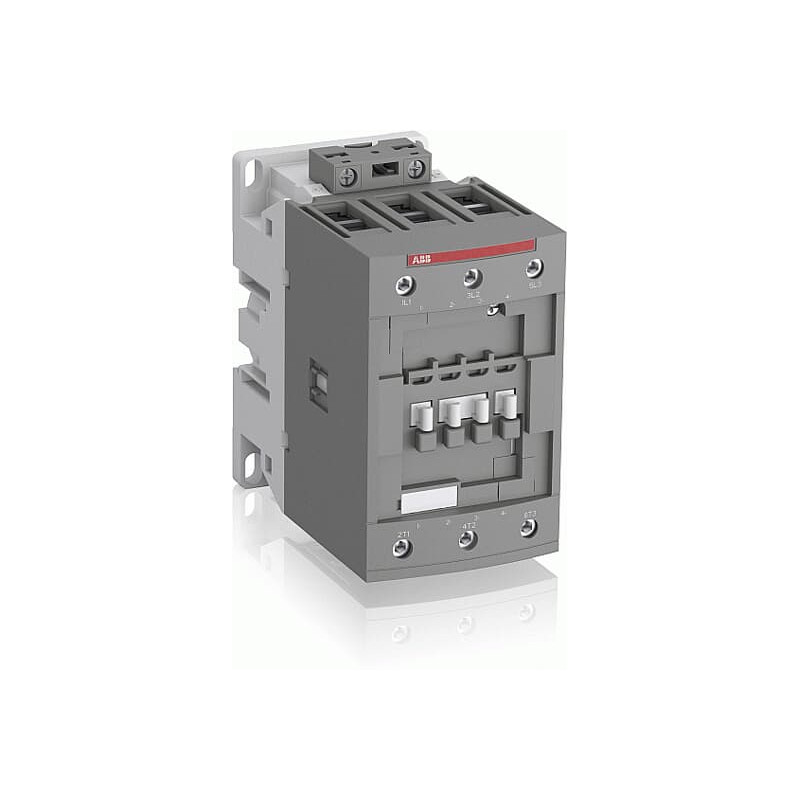

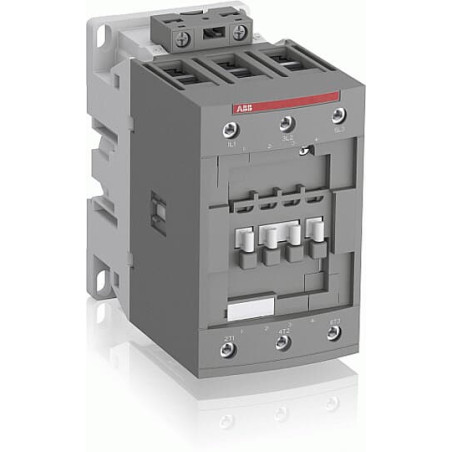

Stycznik AF80-30-00-13 ABB 100-250V AC/DC | ABB

Klasa ETIM

Stycznik AC (EC000066)

Symbol

1SBL397001R1300

Znamionowe napięcie sterowania Us dla AC 50 Hz

100 V / 100 V

Znamionowe napięcie sterowania Us dla AC 60 Hz

100 V / 100 V

Znamionowe napięcie sterowania Us dla DC

100 V / 100 V

Rodzaj napięcia sterowania

AC/DC

Szerokość

70 mm

Wysokość

125.5 mm

Głębokość

116 mm

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Wersja modułowa

nie

Znamionowy prąd pracy Ie dla AC-1, 400 V

125 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

80 A

Znamionowa moc pracy dla AC-3, 400 V

37 kW

Znamionowa moc pracy NEMA

37.2850 kW

Liczba styków głównych zwiernych

3

Napięcie pracy dla AC 50 Hz

1000 V / 1000 V

Napięcie pracy dla AC 60 Hz

1000 V / 1000 V

Specyficzne kody

EAN13

3471523132931
