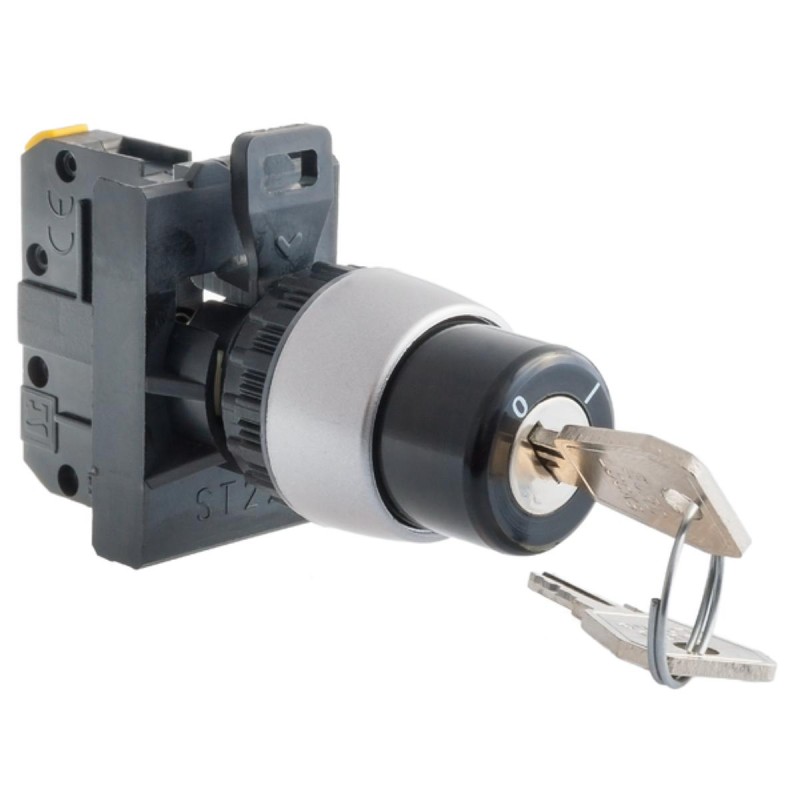

2-POŁ ŁĄCZ POKR KLUCZ 1 ZW/2 ROZW. PIERŚCIEŃ NIKLOWANY

Przycisk kompletny pokrętny kluczem dwupołożeniowy S



Napięcie znamionowe izolacji Ui: 500 V

Prąd znamionowy ciągły Iu=Ith: 10 A

Prąd znamionowy łączeniowy Ie w kat.AC-15:

2,5 A (230 V)

1,6 A (400/500 V)

Prąd znamionowy łączeniowy Ie w kat.DC-13:

4 A (24 V)

1 A (110 V)

0,25 A (220 V)

Zabezpieczenie zwarciowe torów łącznika :

10 A (wkładka bezpiecznikowa szybka)

1 kA (spodziewany prąd zwarciowy dla Ue=500 V)

Trwałość mechaniczna: 0,3 mln (cykli przestawieniowych)

Trwałość łączeniowa:

0,2 mln (przy znamionowych napięciach i prądach łączeniowych)

1,0 mln (cykli łączeniowych)

- do 80 VA (łączenie elektromagnesów prądu przemiennego)

- do 10 W (łączenie elektromagnesów prądu stałego)

Częstość łączeń: do 360 h^-1

Temperatura otoczenia:

-40 ... +70°C (pracy)

-40 ... +70°C (przechowywania)

Odporność na wibrację (wg IEC 60068-2-6):

2...13, 2...100 Hz (częstotliwość)

± 1 mm (amplituda)

± 0,7 g (przyspieszenie)

Odporność na udary (wg IEC 60068-2-27):

15 g (przyspieszenie szczytowe)

11 ms (czas trwania impulsu)

Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30):

55°C (temperatura otoczenia)

95% (wilgotność względna)

Odporność na mgłę solną cykliczną (wg IEC 60068-2-52): ostrość próby 1

Stopień ochrony (Publ. IEC529) napędów przycisków po zamontowaniu w otworze pulpitu: IP65

Przekrój przewodów przyłączeniowych:

2× 1...2,5 mm^(2) (jednodrutowych)

2× 0,75...1,5 mm^(2) (linek)

Położenie pracy: dowolne

Oznaczenie zacisków: PN-EN 50013

Zgodność z normą:

PN-EN 60947-5-1

IEC 60947-5-1

IEC 60947-1







Kod producenta: ST22-SAV-12\.
