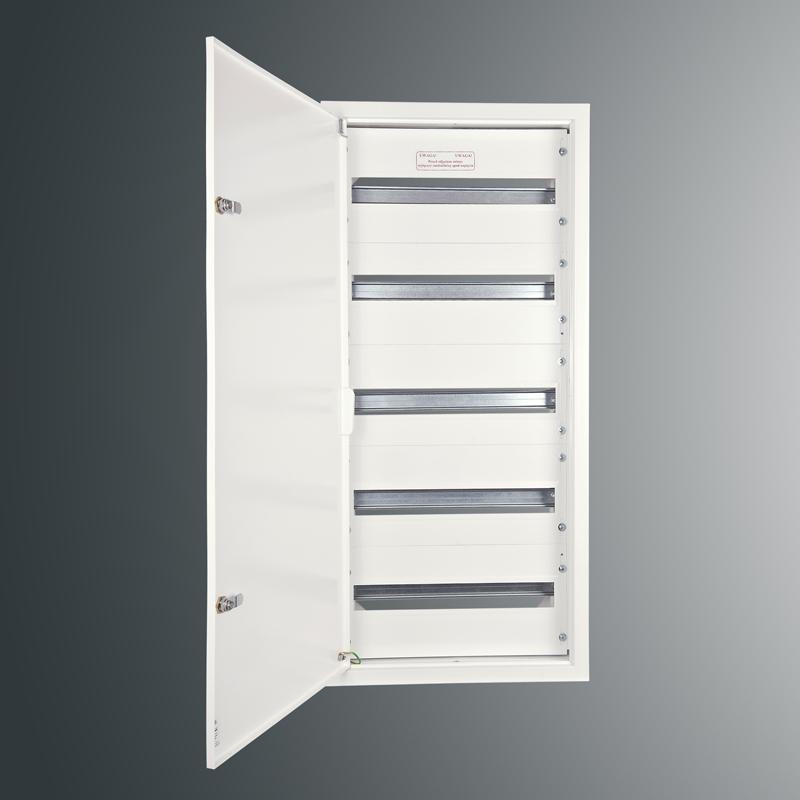

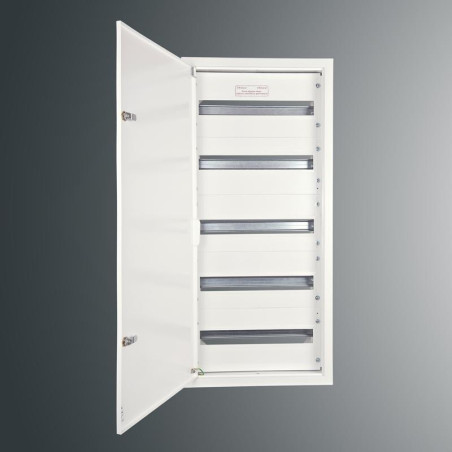

Rozdzielnica p/t modułowa RW 22NN 5x20S 952x423x175 szyna TSH35 zamek patent.9081 IP30 RAL9003

KUBIAK RW-22NN 5×20S to rozdzielnica wnękowa przeznaczona do montażu wewnątrz budynków. Pozwala na estetyczne rozmieszczenie aparatury elektrycznej, w tym zespołów bezpiecznikowych typu S, liczników jedno- i trójfazowych oraz urządzeń sterujących. Konstrukcja przystosowana jest do osadzenia w ścianie.

Obudowę wykonano z blachy stalowej o grubości 0,8 mm. Powierzchnię pokryto proszkowo farbą poliestrowo-epoksydową w kolorze białym RAL 9003. Rozdzielnica ma znamionowe napięcie izolacji Ui = 500 V i stopień ochrony IP30.

Wymiary obudowy wynoszą 952 × 423 × 175 mm, a dodatkowy regulowany kołnierz ma 25 mm. Wnętrze wyposażono w szyny montażowe TH 35 w układzie pięciu rzędów po 20 modułów, co zapewnia miejsce na łącznie 100 modułów.

Dla zapewnienia prawidłowego podłączenia przewidziano zaciski ochronne PE i N oraz przewód ochronny PE łączący drzwi z obudową. Dostęp do wnętrza zabezpiecza zamek patentowy o kodzie 9081. W komplecie znajduje się również zestaw naklejek do oznaczania obwodów. Rozdzielnica jest dostarczana bez tylnej ściany.
