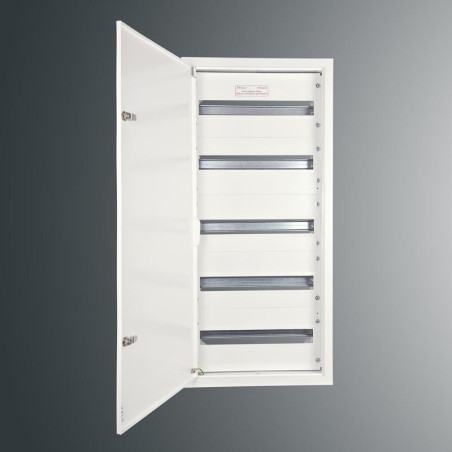

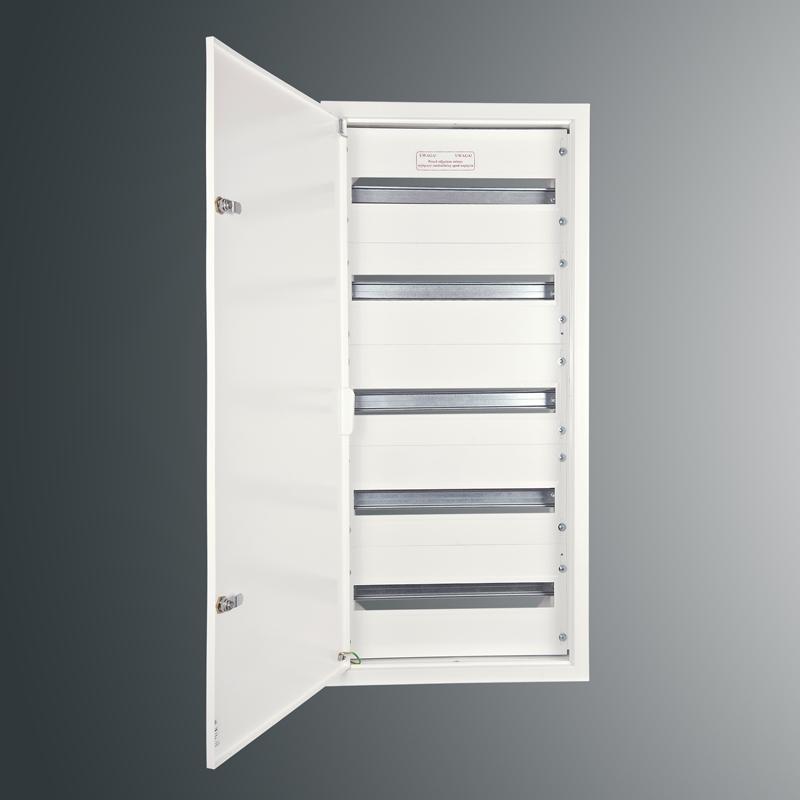

Rozdzielnica n/t modułowa RZ - 22NN 5 x 20S 952x423x200 IP30 RAL9003

KUBIAK RZ-22NN 5×20S to rozdzielnica natynkowa przeznaczona do organizacji aparatury elektrycznej w instalacjach wewnętrznych. Jej konstrukcja pozwala na montaż zespołów bezpiecznikowych typu S, liczników jedno- i trójfazowych oraz urządzeń sterujących. Dzięki pięciu rzędom szyn montażowych sprawdzi się w instalacjach, w których potrzebna jest większa liczba modułów.

Obudowę wykonano z blachy stalowej o grubości 0,8 mm i pokryto proszkowo farbą poliestrowo-epoksydową w kolorze białym RAL 9003. Rozdzielnica ma znamionowe napięcie izolacji Ui = 500 V oraz stopień ochrony IP30. Jest przystosowana do montażu natynkowego na ścianie, wewnątrz budynków.

Wymiary rozdzielnicy wynoszą 952 × 423 × 200 mm. Wewnątrz umieszczono szyny montażowe TH 35 w konfiguracji 5 × 20 modułów, co daje łącznie miejsce na 100 modułów. Obudowa nie posiada tylnej ściany.

Wyposażenie obejmuje zaciski ochronne PE i N, przewód ochronny PE łączący drzwi z obudową oraz zamek patentowy o kodzie 9081. Dołączony zestaw naklejek umożliwia oznaczenie obwodów i urządzeń.
