Rozdzielnica natynkowa modułowa 1x12 IP54 KV 1512 zaciski Fixconnect

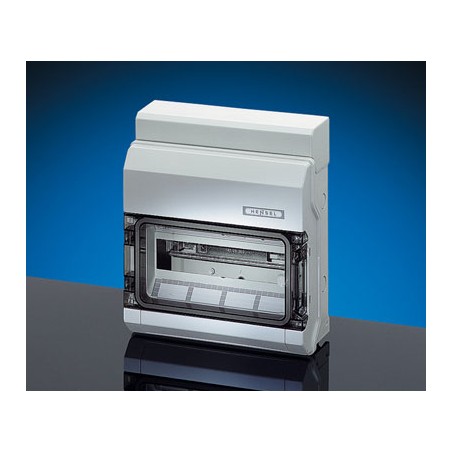

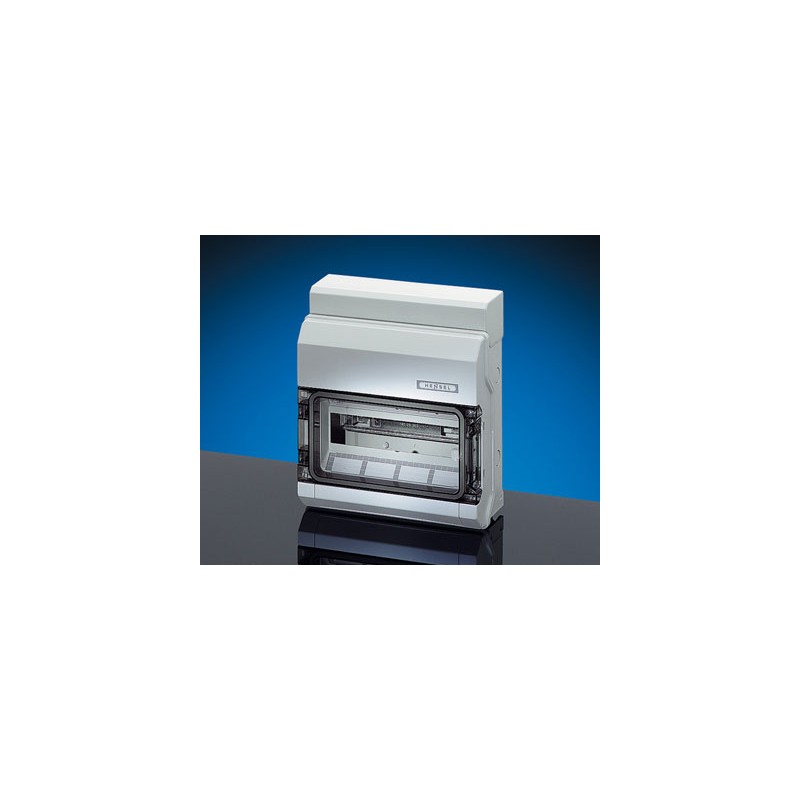

Hensel KV 1512 to kompaktowa rozdzielnica modułowa przeznaczona do instalacji wewnętrznych. Umożliwia montaż aparatury elektrycznej na szynie DIN o profilu kapeluszowym 35 mm. Konstrukcja obejmuje jeden rząd z miejscem na 12 modułów o szerokości 18 mm każdy. Przezroczyste drzwiczki zapewniają widoczność zamontowanych urządzeń bez konieczności otwierania obudowy.

Rozdzielnica ma napięcie znamionowe 400 V oraz znamionowe napięcie izolacji 690 V AC. Została wykonana w II klasie ochronności, a stopień ochrony IP54 zapewnia zabezpieczenie przed wnikaniem pyłu w ilości mogącej zakłócić pracę urządzenia oraz przed bryzgami wody z dowolnego kierunku. Obudowa posiada zaciski N i PE w systemie FIXCONNECT®, a prąd znamionowy zacisków wynosi 75 A. Dostępne są dwa potencjały N, bez możliwości ich rozłączania.

Przyłącza obejmują zaciski wtykowe i śrubowe, przystosowane do podłączania przewodów miedzianych o różnych przekrojach. Obudowa ma elastyczne membrany kablowe rozmieszczone na górze i na dole, dostosowane do przewodów o średnicach od 7 do 29 mm, zależnie od wejścia. W komplecie znajdują się szyna, zaślepki uszczelniające, listwy zaślepiające, paski opisowe oraz osłona wejść kablowych. Zastosowanie dostarczonych zaślepek uszczelniających nie zmienia deklarowanego stopnia ochrony.

Korpus wykonano z polistyrenu. Materiał jest bezhalogenowy i niezawierający silikonu, a próba rozżarzonego drutu zgodnie z IEC 60695-2-11 wynosi 750°C. Klasa palności według UL 94 to V-2. Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5°C do +40°C, przy maksymalnej średniej temperaturze dobowej 35°C. Odporność temperaturowa materiału wynosi od -25°C do +80°C.

Wymiary rozdzielnicy wynoszą 333 mm wysokości, 295 mm szerokości i 129 mm głębokości. Masa netto to 1,994 kg.
