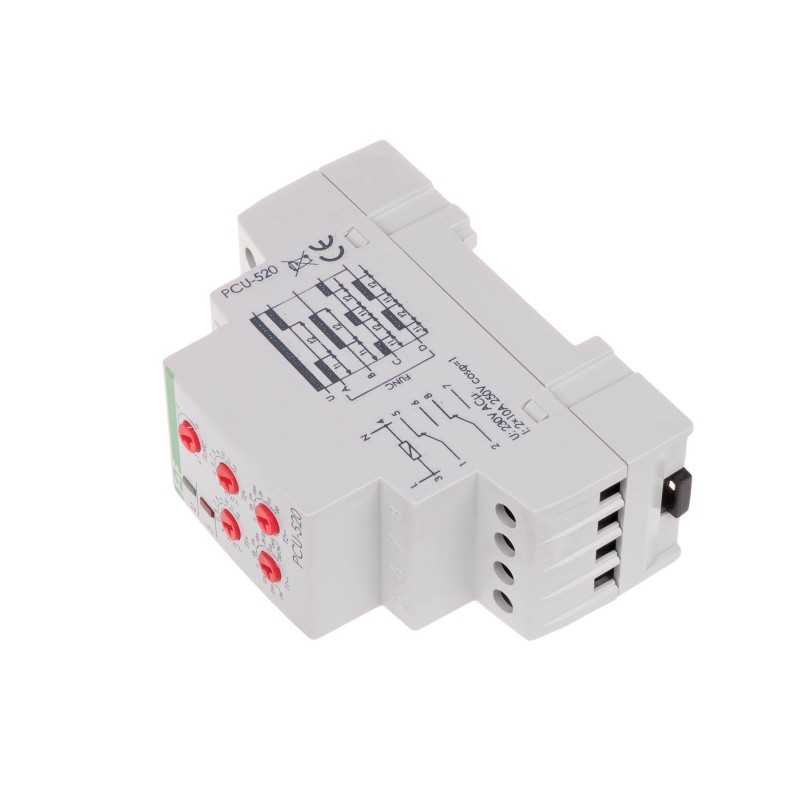

PCU-520 Przekaźnik czasowy wielofunkcyjny, dwa niezależne czasy T1 i T2, Un 230V lub 24V, I 2x8A,
  • PCU-520 Przekaźnik czasowy wielofunkcyjny, dwa niezależne czasy T1 i T2, Un 230V lub 24V, I 2x8A,

PCU-520 Przekaźnik czasowy wielofunkcyjny, dwa niezależne czasy T1 i T2, Un 230V lub 24V, I 2x8A,

FFFF-094160
188,47 zł
Brutto
Ilość
Produkt na zapytanie

  • Opis
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).



Działanie:

OPÓŹNIONE WYŁĄCZENIE (A)

Do czasu załączenia przekaźnika styki pozostają w pozycji 1-5, 2-8. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję
1-6, 2-7 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-6, 2-7 Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

*OPÓŹNIONE ZAŁĄCZENIE (B)

Po podaniu napięcia zasilającego styki pozostają w pozycji 1-5, 2-8 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 1-6, 2-7 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)

Tryb pracy opóźnionego wyłączania realizowany cyklicznie w ustawionych odstępach czasu pracy i przerwy.

*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)

Tryb pracy opóźnionego załączania realizowany cyklicznie w ustawionych odstępach czasu pracy i przerwy.




Karta katalogowa - plik pdf
Klasa ETIM
Przekaźnik czasowy (instalacja modułowa) (EC001669)
Symbol
PCU-520
Szerokość wyrażona liczbą modułów
2
Sposób montażu
Szyna DIN
Liczba styków przełącznych
2
Rodzaj napięcia zasilającego
AC/DC
Funkcja
Wielofunkcyjność
Rodzaj napięcia sterowania 1
AC/DC
Zasada działania
Analogowy wielofunkcyjny
Jednostka pierwszego przedziału czasowego
Sekundy/minuty
Pierwszy przedział czasowy
0.1 / 2073600
Znamionowy prąd przełączania 250 V AC
8 A
Zdolność łączeniowa dla żarówek
1100 W
Zdolność łączeniowa dla świetlówek (kompensacja DUO)
550 VA
Zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
300 VA
Zdolność łączeniowa dla świetlówek indukcyjnych
550 VA

Specyficzne kody

EAN13
5908312595427
FFFF-094160
