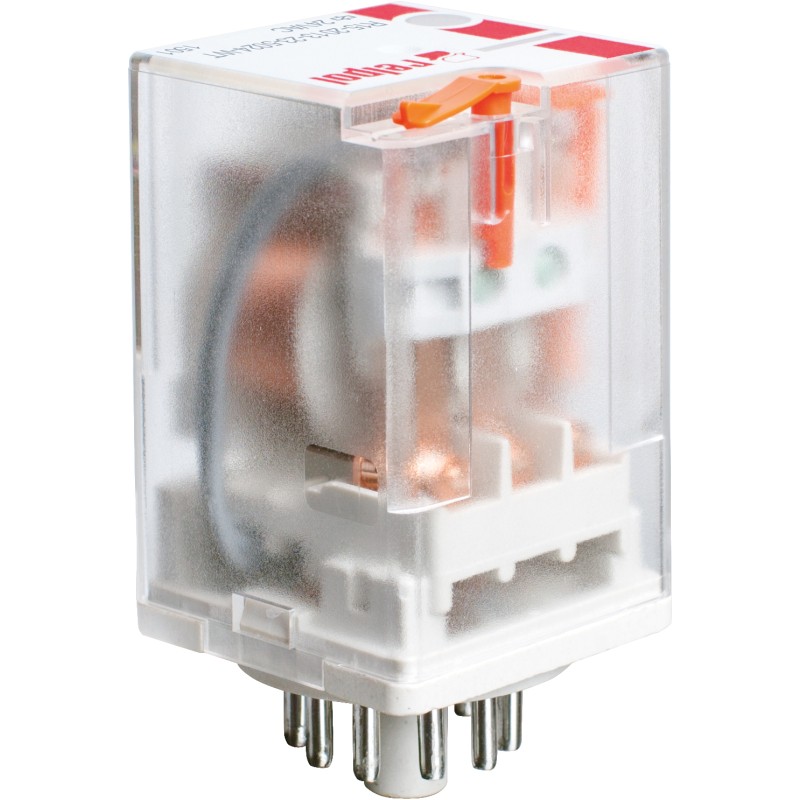

Przekaźnik przemysłowy R15-2013-23-5230-WT 3P 10A 230V AC AgNi

Relpol R15-2013-23-5230-WT to małogabarytowy przekaźnik elektromagnetyczny przeznaczony do zastosowań przemysłowych. Dzięki szerokości 35 mm i montażowi w gnieździe wtykowym sprawdza się w instalacjach, w których istotne są kompaktowe wymiary, wygodna obsługa i łatwa wymiana elementów sterujących.

Przekaźnik wyposażono w trzy zestyki przełączne 3P. Ich wyprowadzenia to 11(1)–12(4)–14(3), 21(6)–22(5)–24(7) oraz 31(11)–32(8)–34(9). Cewka zasilająca ma wyprowadzenia A1(2) i A2(10), a jej napięcie znamionowe wynosi 230 V AC.

Styki wykonane z materiału AgNi zapewniają parametry odpowiednie do typowych zastosowań w obwodach sterowania i przełączania obciążeń. Znamionowa obciążalność w kategorii AC1 wynosi 10 A przy 250 V AC, natomiast dla DC1 wynosi 10 A przy 24 V DC. Według danych producenta przekaźnik może być również stosowany w określonych zastosowaniach silnikowych AC3 o mocy 0,37 kW.

Wersja WT posiada mechaniczny wskaźnik zadziałania oraz przedni przycisk testujący z funkcją blokowania styków. Rozwiązania te ułatwiają sprawdzenie działania urządzenia podczas uruchamiania i prac serwisowych. Przed ręcznym użyciem przycisku testującego należy odłączyć zasilanie i zachować środki ostrożności.

Przekaźnik jest przeznaczony do współpracy z kompatybilnymi gniazdami wtykowymi: PZ11, GZU11, GZ11, GZP11 oraz GOP11. Stopień ochrony obudowy wynosi IP40.

R15 – seria małogabarytowych przekaźników przemysłowych Relpol.

20 – oznaczenie materiału styków AgNi.

13 – wykonanie z trzema zestykami przełącznymi (3P).

23 – W obudowie IP40, do gniazd wtykowych

5230 – Napięcie cewki 230 V AC, 50/60 Hz.

WT – mechaniczny wskaźnik zadziałania (W) oraz przycisk testujący (T) z funkcją blokowania styków.
