Przekaźnik miniaturowy RM699BV-3011-85-1048 | RELPOL 2613697 | Elgra Bytom
  • Przekaźnik miniaturowy RM699BV-3011-85-1048 | RELPOL 2613697 | Elgra Bytom

Przekaźnik miniaturowy RM699BV-3011-85-1048 6A 1P 48V DC

RELP-771114

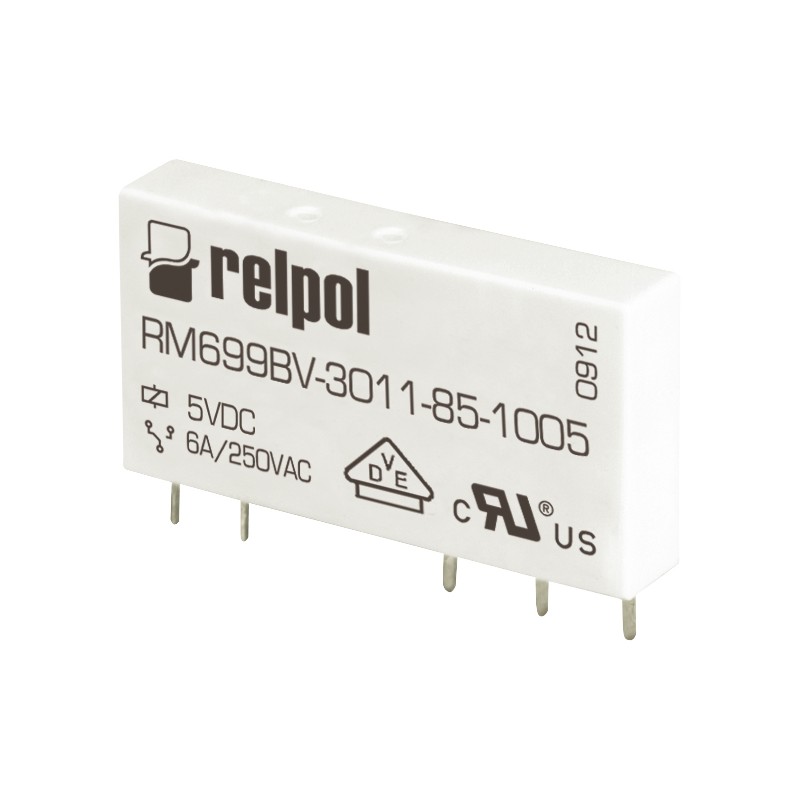

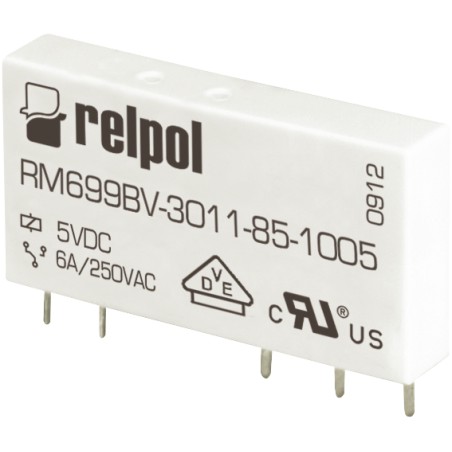

Przekaźnik miniaturowy Relpol RM699BV-3011-85-1048 to elektromagnetyczny przekaźnik o szerokości zaledwie 5 mm, przeznaczony do montażu na płytkach drukowanych PCB oraz w kompatybilnych gniazdach wtykowych. Posiada jeden zestyk przełączny 1P, cewkę zasilaną napięciem 48 V DC oraz styki wykonane z materiału AgSnO₂. Szczelna obudowa o stopniu ochrony IP67 umożliwia zastosowanie przekaźnika w wymagających warunkach pracy.

Wersja przekaźnika - pionowa.

27,98 zł
Brutto
Dostawa w ciągu 1-3 dni
Ilość
10

Przekaźnik elektromagnetyczny Relpol RM699BV-3011-85-1048 należy do serii miniaturowych przekaźników RM699B, zaprojektowanych z myślą o zastosowaniach wymagających niewielkich wymiarów i niezawodnego przełączania obwodów elektrycznych. Szerokość obudowy wynosi tylko 5 mm, dzięki czemu przekaźnik może być stosowany w urządzeniach o ograniczonej przestrzeni montażowej. Wersja przekaźnika - pionowa.

Model posiada jeden zestyk przełączny 1P z wyprowadzeniami 11, 12 i 14. Cewka zasilana jest napięciem 48 V DC, a jej wyprowadzenia oznaczono jako A1 i A2. Styki wykonane z materiału AgSnO₂ umożliwiają przełączanie obciążeń w zastosowaniach określonych przez parametry znamionowe urządzenia.

Przekaźnik może być montowany bezpośrednio na płytce drukowanej PCB lub w kompatybilnym gnieździe wtykowym PI6W-1P. Dzięki temu nadaje się do wykorzystania w modułach interfejsowych, układach automatyki przemysłowej oraz urządzeniach elektronicznych. Znajduje zastosowanie między innymi w systemach sterowania, licznikach, regulatorach temperatury i aparaturze pomiarowej.

Obudowa o stopniu ochrony IP67 zapewnia wysoki poziom ochrony przed wnikaniem pyłu i skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych normą. Należy jednak pamiętać, że stopień ochrony całego urządzenia zależy również od sposobu montażu i warunków zastosowania.

RM699B – seria miniaturowych przekaźników elektromagnetycznych Relpol.

V – pionowe ułożenie wyprowadzeń; wersja przeznaczona do montażu na płytce PCB oraz w kompatybilnych gniazdach wtykowych.

30 – materiał styków AgSnO₂.

11 – jeden zestyk przełączny (1P).

85 – Oudowa ma stopień ochrony IP67, a przekaźnik jest przeznaczony do montażu na PCB i w gnieździe.

1048 – kod cewki o napięciu znamionowym 48 V DC.

Klasa ETIM
Przekaźnik przełączający (EC001437)
Symbol
2613697
Prąd znamionowy
6 A
Stopień ochrony (IP)
IP67
Z odłączalnymi zaciskami
nie
Znamionowe napięcie sterowania Us dla AC 50 Hz
0 V / 0 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
0 V / 0 V
Znamionowe napięcie sterowania Us dla DC
48 V / 48 V
Rodzaj napięcia sterowania
DC
Polaryzacja napędu
Niespolaryzowany
Tryb przełączania napędu
Monostabilny
Liczba styków przełącznych
1
Rodzaj styku
Pojedynczy
Ze wskaźnikiem LED
nie
Materiał pokrycia styków
Złoto
Szerokość
5 mm
Wysokość
15 mm
Głębokość
28 mm
Rodzaj połączenia elektrycznego
Złącze PCB
Liczba styków zwiernych
0
Liczba styków rozwiernych
0
Z wymuszonym prowadzeniem styku
nie
Kompletny z gniazdem
nie
Materiał styków
Stop srebra i dwutlenku cyny (AgSnO2)

Specyficzne kody

EAN13
5900005258022
RELP-771114
10
Nowy

Producent

RELPOL S.A.
ul. 11 Listopada 37 woj. lubuskie 68-200 Żary Polska
+48 68 47 90 832

Identyfikacja produktu

Numer referencyjny: 2613697
EAN: 5900005258022

Dokumenty i certyfikaty
