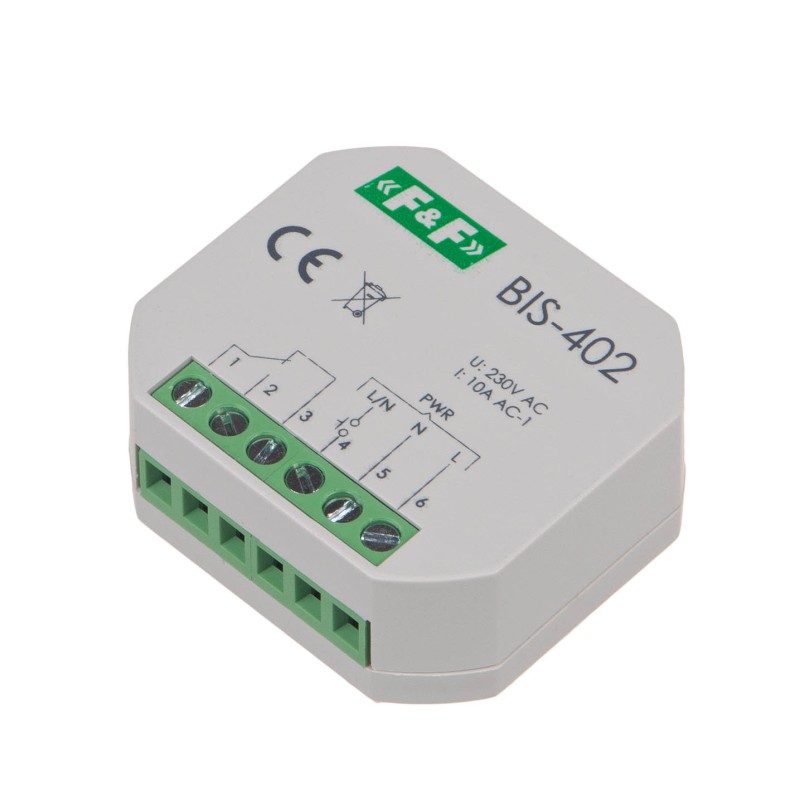

Przekaźnik bistabilny do montażu podtynkowego
  • Przekaźnik bistabilny do montażu podtynkowego

Przekaźnik bistabilny do montażu podtynkowego

FFFF-093980
86,65 zł
Brutto
Ilość
Produkt na zapytanie

automatyka domowa i przemysłowa

BIS-402

Przekaźnik bistabilny BIS-402

Przekaźnik bistabilny do sterowania oświetleniem z wielu punktów

Przekaźnik bistabilny BIS-402 to elektroniczny przekaźnik impulsowy przeznaczony do wygodnego załączania i wyłączania oświetlenia lub innych odbiorników z kilku miejsc za pomocą równolegle połączonych przycisków chwilowych, na przykład dzwonkowych. Urządzenie sprawdza się w automatyce domowej i budynkowej wszędzie tam, gdzie potrzebne jest proste, przewodowe sterowanie jednym obwodem z wielu punktów, bez stosowania klasycznych układów schodowych i krzyżowych. Model BIS-402 pracuje z napięciem zasilania 165–265 V AC, obsługuje obciążenie AC-1 do 10 A i wykorzystuje separowany styk 1×NO/NC, co ułatwia dopasowanie układu do konkretnej instalacji. Każde naciśnięcie dowolnego podłączonego przycisku powoduje zmianę stanu wyjścia: pierwszy impuls załącza odbiornik, kolejny go wyłącza. Dzięki temu sterowanie oświetleniem w korytarzach, klatkach schodowych, pomieszczeniach technicznych lub większych przestrzeniach użytkowych jest intuicyjne i wygodne. BIS-402 należy do kategorii rozwiązań takich jak przekaźniki impulsowe, ale jego funkcjonalność jest celowo uproszczona do stabilnej pracy w trybie włącz/wyłącz. W odróżnieniu od rozwiązań określanych jako przekaźniki bistabilne hotelowe, świecznikowe, z pamięcią stanu, z wyłącznikiem czasowym, ten model nie posiada pamięci pozycji styku ani funkcji załączania na czas. Po zaniku i powrocie zasilania styk zostaje ustawiony w stan wyłączenia, co ogranicza ryzyko niekontrolowanego uruchomienia odbiorników bez nadzoru. Kompaktowa obudowa do montażu w puszce podtynkowej Ø60 pozwala estetycznie ukryć urządzenie w instalacji, a zaciski śrubowe 2,5 mm² zapewniają pewne podłączenie przewodów. Przekaźnik pobiera tylko 0,4 W mocy, pracuje w zakresie temperatur od -25 do 50°C i jest przeznaczony do instalacji o stopniu ochrony IP20. Urządzenie nie współpracuje z przyciskami podświetlanymi.
Przekaźnik bistabilny BIS-402

Dlaczego warto wybrać BIS-402?

Zasilanie 165–265 V AC

Obciążenie AC-1 do 10 A

Styk separowany 1×NO/NC

Sterowanie przyciskami chwilowymi

Montaż w puszce Ø60

Pobór mocy 0,4 W

Opóźnienie 0,1–0,2 s

Praca od -25 do 50°C

Zaciski śrubowe 2,5 mm²

BIS-402 umożliwia obsługę jednego odbiornika z kilku miejsc poprzez równolegle połączone przyciski chwilowe. To praktyczne rozwiązanie do korytarzy, klatek schodowych, pomieszczeń przechodnich i instalacji budynkowych, gdzie liczy się wygoda sterowania bez rozbudowanych układów przełączników.

Przekaźnik nie zapamiętuje pozycji styku. Po zaniku i ponownym pojawieniu się napięcia zasilania wyjście zostaje ustawione w stan wyłączenia, co pomaga uniknąć samoczynnego uruchomienia oświetlenia lub innego odbiornika bez nadzoru.

Obudowa przystosowana do montażu w puszce podtynkowej Ø60 pozwala zintegrować przekaźnik bezpośrednio z instalacją elektryczną. Niewielka wysokość 20 mm ułatwia zastosowanie urządzenia w typowych punktach instalacyjnych.
Przekaźnik bistabilny BIS-402 Przekaźnik bistabilny BIS-402 Przekaźnik bistabilny BIS-402
Prosta automatyzacja

Prosta automatyzacja

Sterowanie odbiornikiem jednym impulsem z przycisku chwilowego.

Niski pobór energii

Niski pobór energii

Urządzenie pobiera tylko 0,4 W podczas pracy.

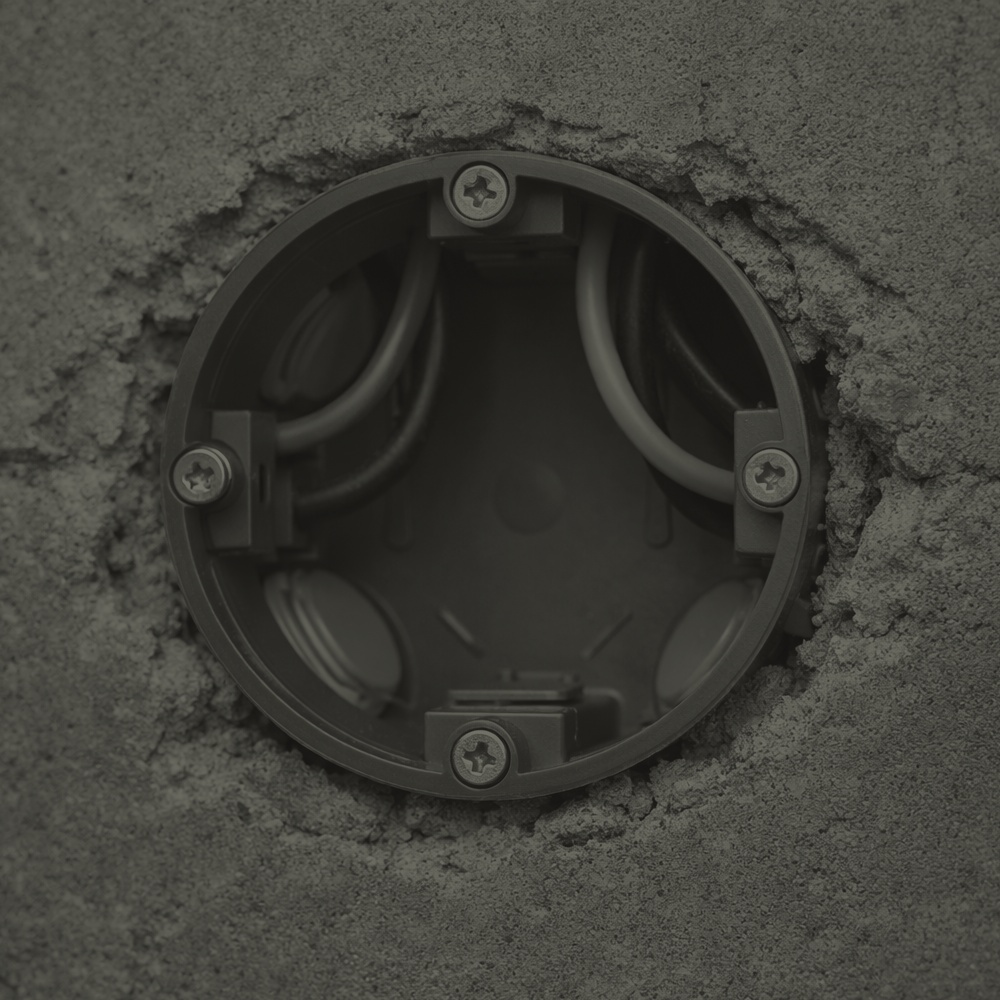

Instalacja podtynkowa

Instalacja podtynkowa

Konstrukcja dopasowana do standardowej puszki Ø60.

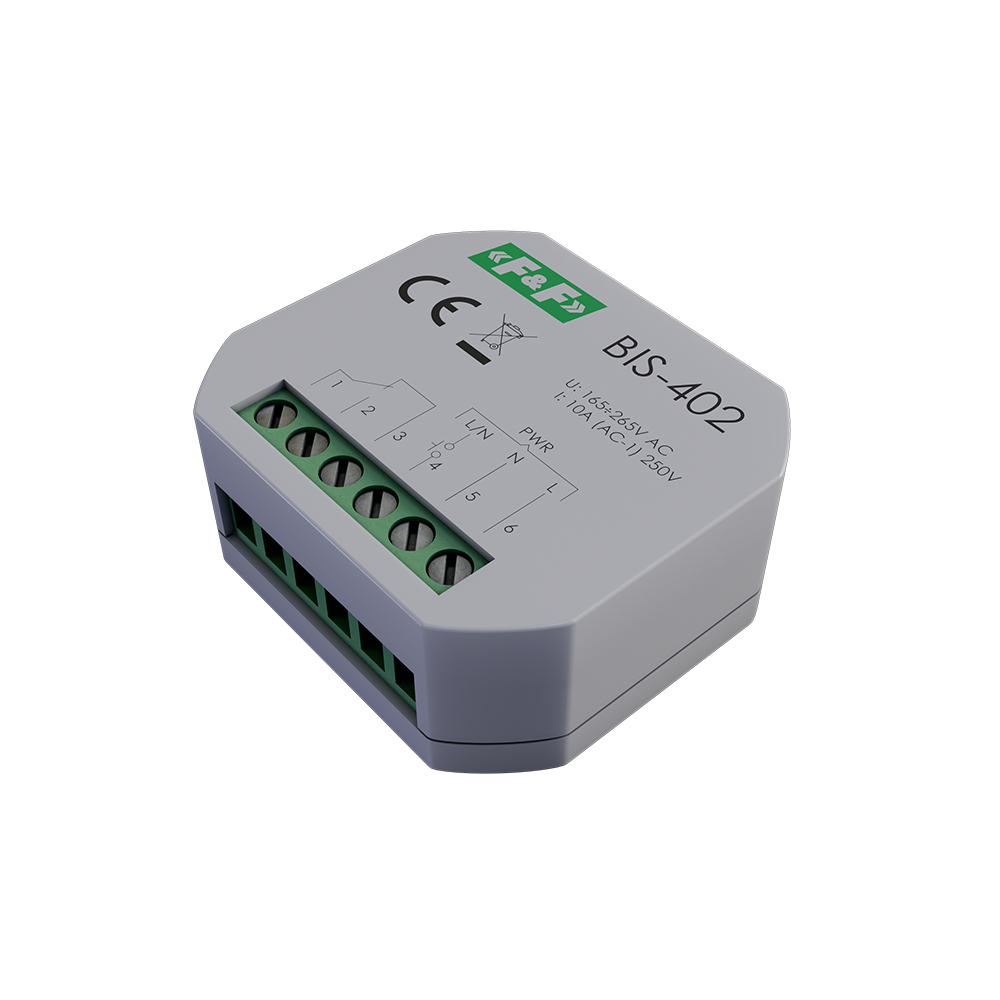

BIS-402 – wizualizacja urządzenia

Przekaźnik bistabilny BIS-402

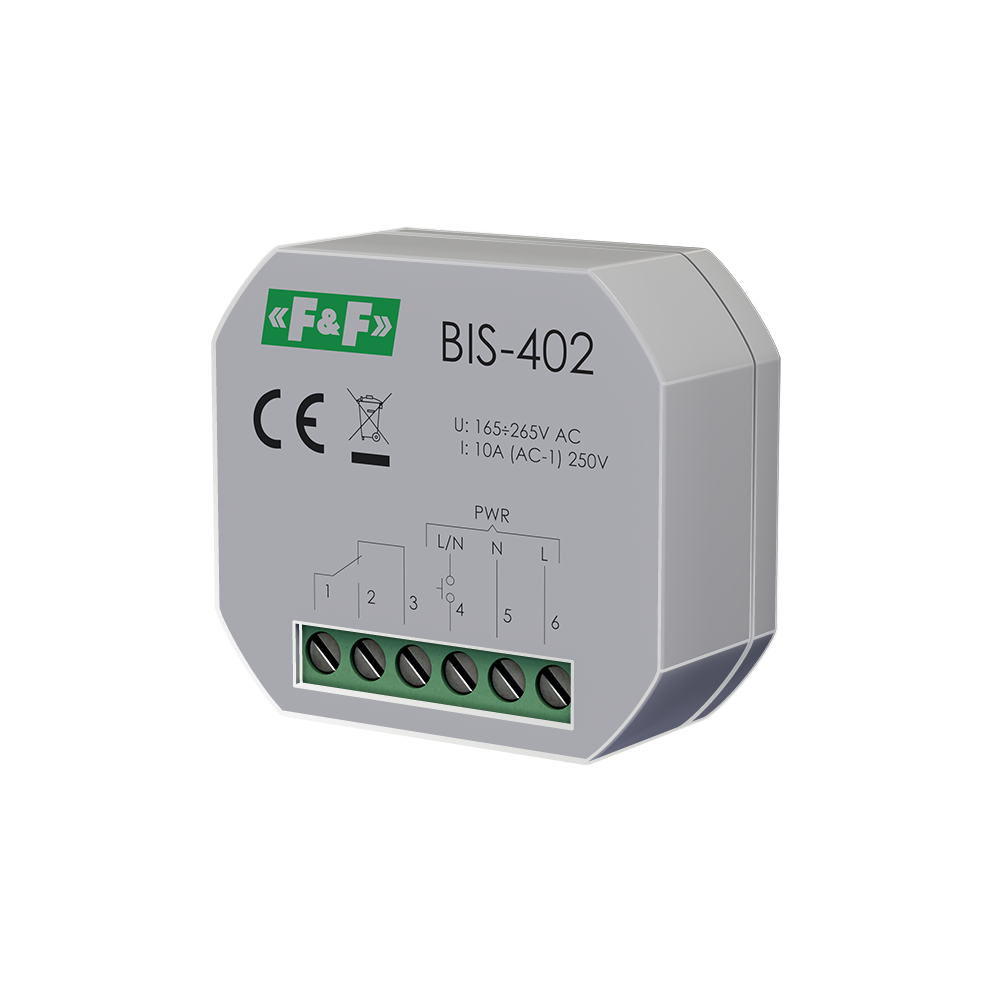

Poznaj inne zalety BIS-402

Urządzenie ma kompaktową obudowę przeznaczoną do montażu w puszce podtynkowej Ø60, co pozwala ukryć je w instalacji.

Widoczny kształt obudowy odpowiada montażowi puszkowemu; wymiary urządzenia to Ø54, rozmiar 48×43 mm i wysokość 20 mm.

Na obudowie znajdują się zaciski śrubowe do podłączenia przewodów zasilania, sterowania oraz wyjścia przekaźnikowego.

Zewnętrzne oznaczenia zacisków ułatwiają identyfikację styków COM, NO, NC, wejścia wyzwalającego oraz obwodu wyjściowego.

Na zewnątrz urządzenia nie przewidziano pokręteł regulacyjnych, przełączników nastaw ani widocznego panelu programowania.

Materiały dodatkowe

Przekaźnik bistabilny (impulsowy) z przyciskiem. Przegląd oferty przekaźników bistabilnych F&F. — Zobacz także nasze inne urządzenie

Poradnik praktyka elektryka - BIS - przekaźnik bistabilny - sterowanie oświetleniem żyrandola — Zobacz także nasze inne urządzenie

Przekaźnik bistabilny (impulsowy) BIS-411 - zastosowanie, zasada działania. — Zobacz także nasze inne urządzenie

PRZEKAŹNIK BISTABILNY – CO WARTO O NIM WIEDZIEĆ?

PORADNIK

JAK PODŁĄCZYĆ PRZEKAŹNIK BISTABILNY – INSTRUKCJA KROK PO KROKU

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Głębokość wbudowania
20 mm
Napięcie sterowania 1
165-265 V
Częstotliwość napięcia sterowania 1
50-50 Hz
Znamionowy prąd załączania
10 A
Zakres napięcia zasilającego
165-265 V
Maksymalna zdolność łączeniowa dla żarówek
1250 W
Maksymalna zdolność łączeniowa dla świetlówek
500 VA
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
600 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
500 VA
Maksymalny prąd załączania (cos φ = 0,6)
8 A
Obsługa ręczna
Nie
Funkcja
Przełącznik elektroniczny
Sposób montażu
Montaż podtynkowy
Rodzaj napięcia sterowania 1
AC
Rodzaj napięcia zasilającego
AC
Liczba styków zwiernych
0
Liczba styków rozwiernych
0
Liczba styków przełącznych
1
Szerokość wyrażona liczbą modułów
0

Poznaj nasze inne rozwiązania!

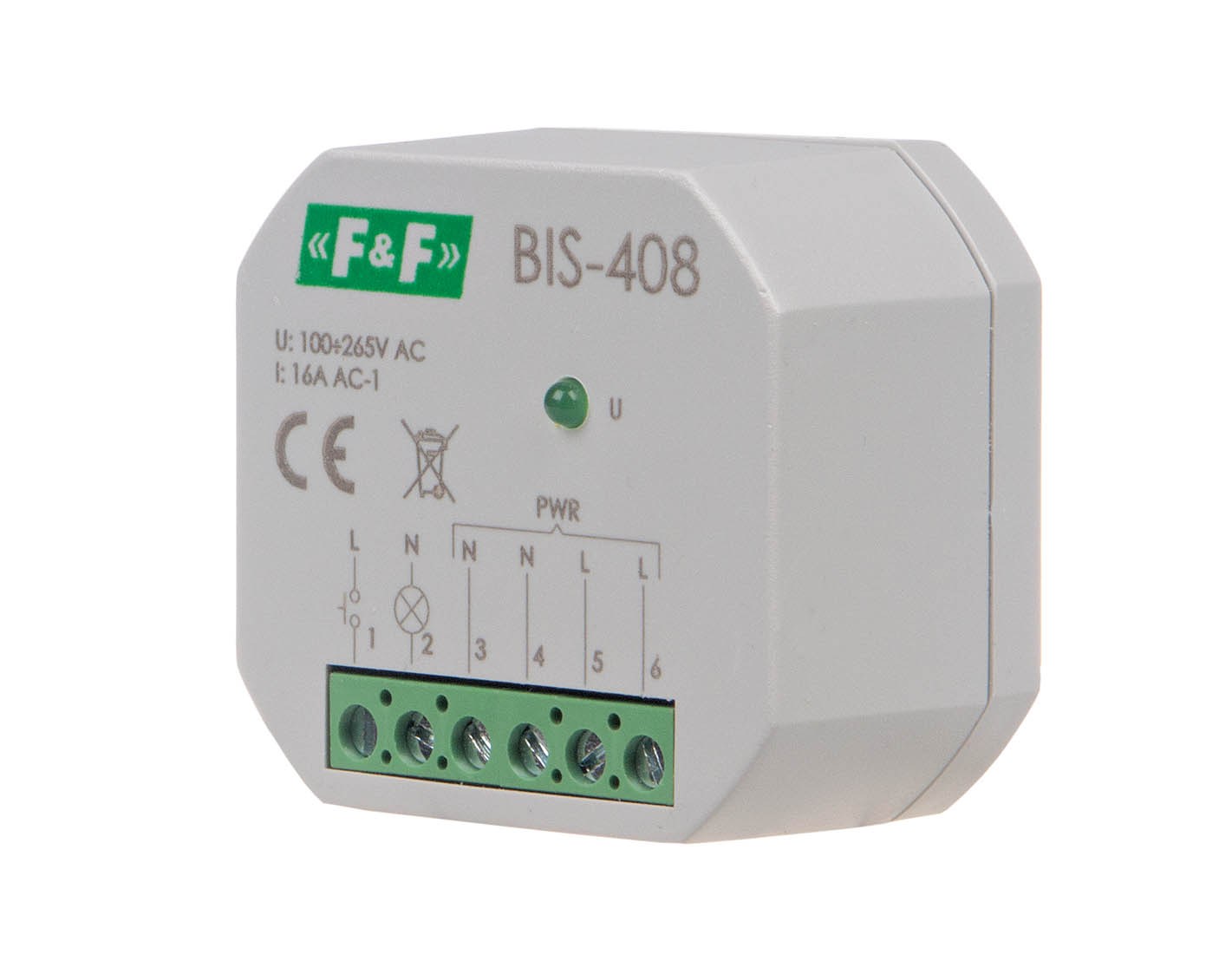

BIS-408

BIS-408

Zasilanie: 230 V Max obciążenie: 16 A Przyłącze: zaciski śrubowe Współpracuje z przyciskami podświetlanymi. Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

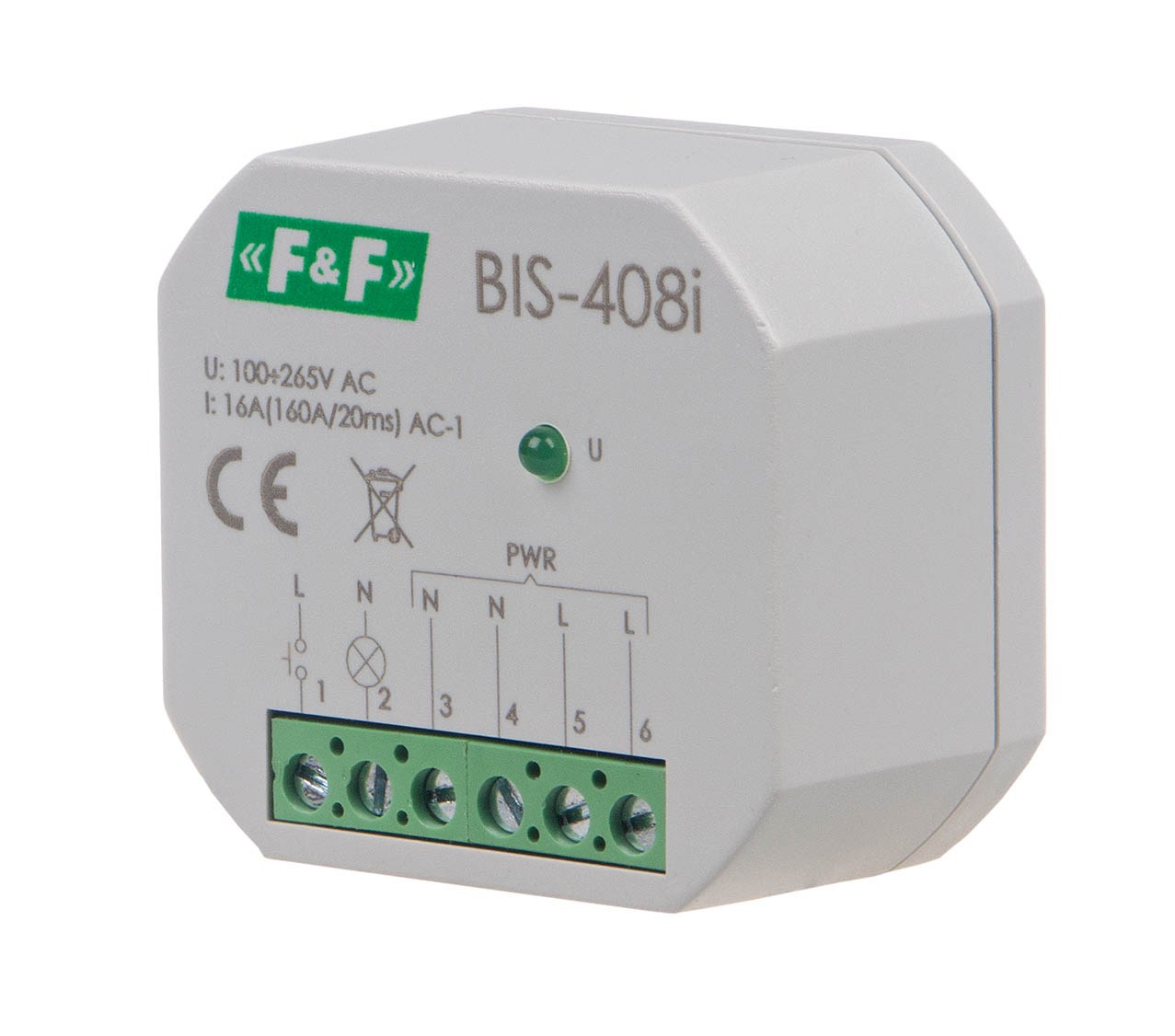

BIS-408-LED

BIS-408-LED

Zasilanie: 230 V Max obciążenie: 16 A (120 A/20 ms) Przyłącze: zaciski śrubowe Współpracuje z przyciskami podświetlanymi. Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

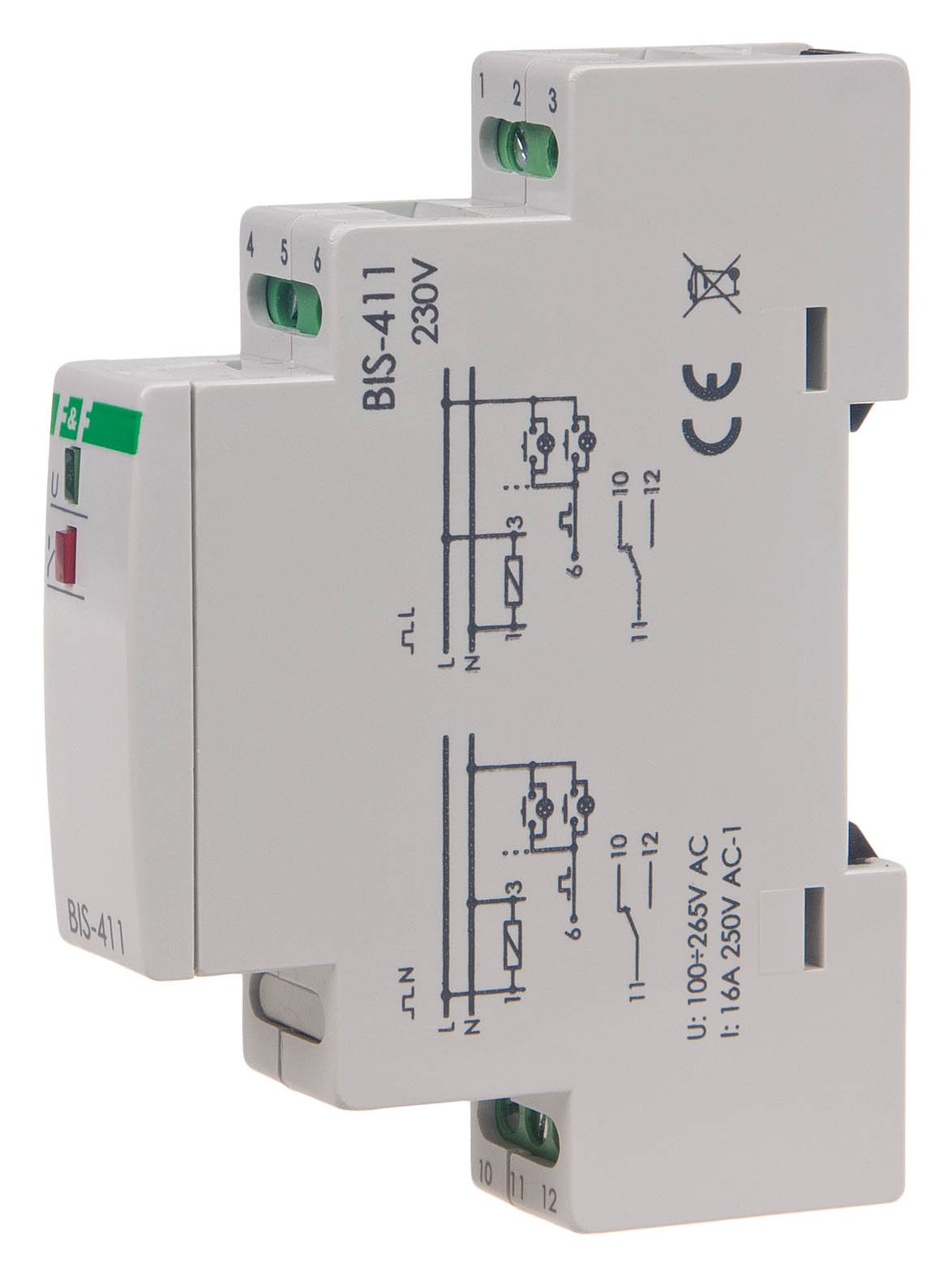

BIS-411

BIS-411

Zasilanie: 230 V Max obciążenie: 16 A Montaż: na szynie 35 mm Współpracuje z przyciskami podświetlanymi. Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

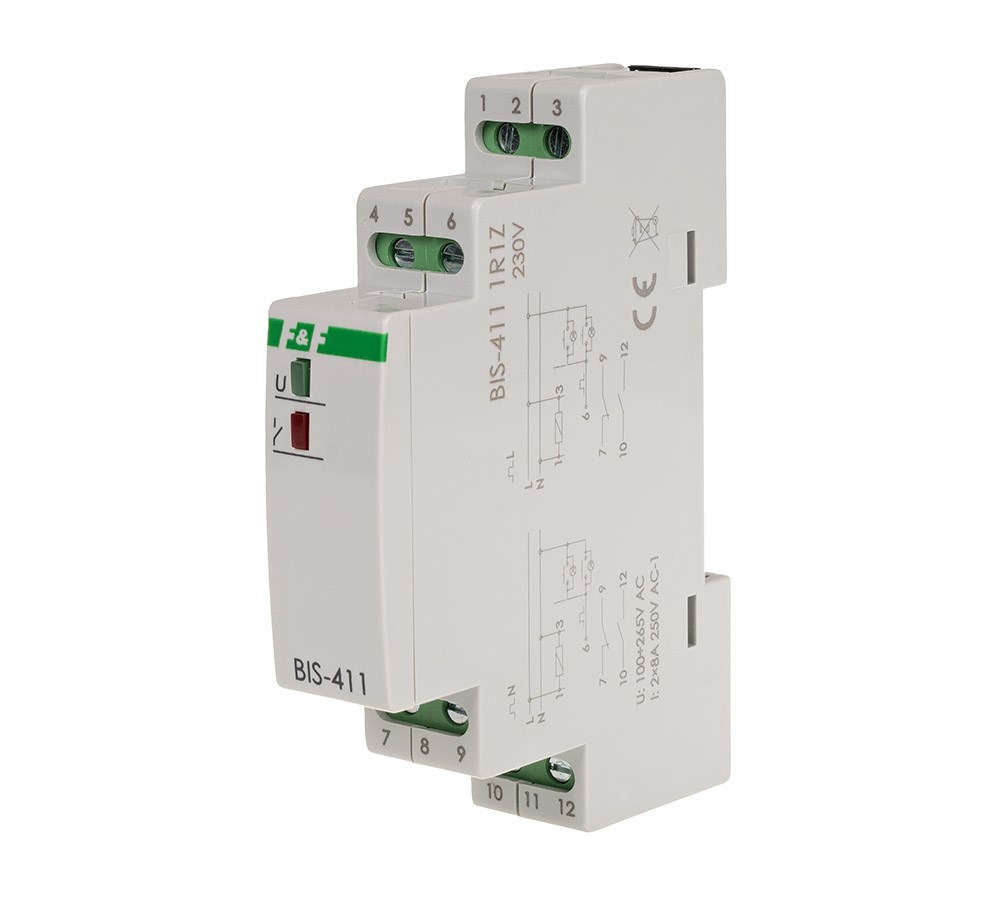

BIS-411-1R1Z

BIS-411-1R1Z

Zasilanie: 230 V Max obciążenie: 2×8 A Montaż: na szynie 35mm Współpracuje z przyciskami podświetlanymi. Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.
BIS-411-1R1Z-24V

BIS-411-1R1Z-24V

Zasilanie: 9÷30 V AC/DC Max obciążenie: 2×8 A Montaż: na szynie 35mm Współpracuje z przyciskami podświetlanymi. Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

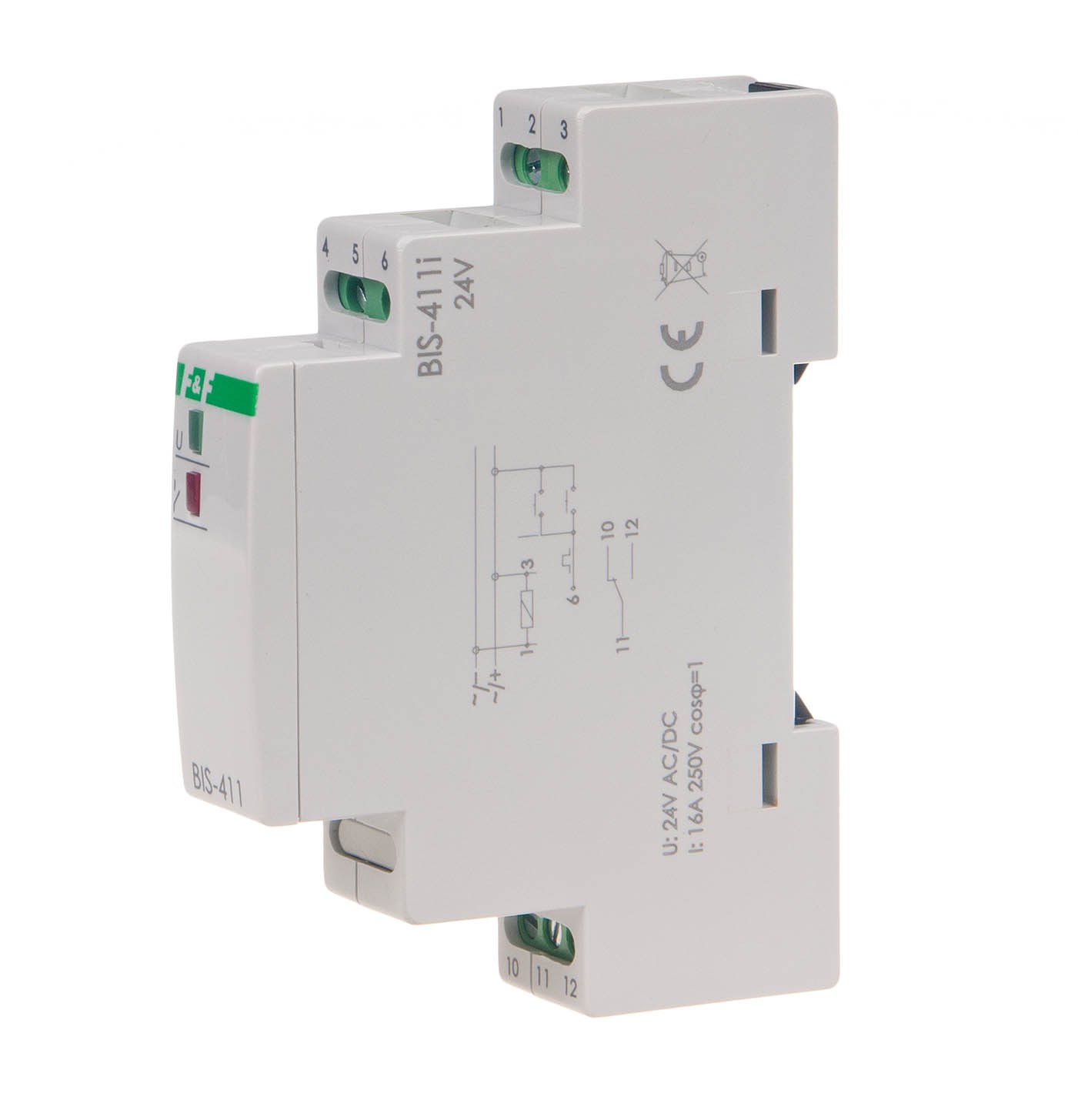

BIS-411-24V

BIS-411-24V

Zasilanie 24 V. Maksymalne obciążenie 16 A. Na szynę 35 mm. Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

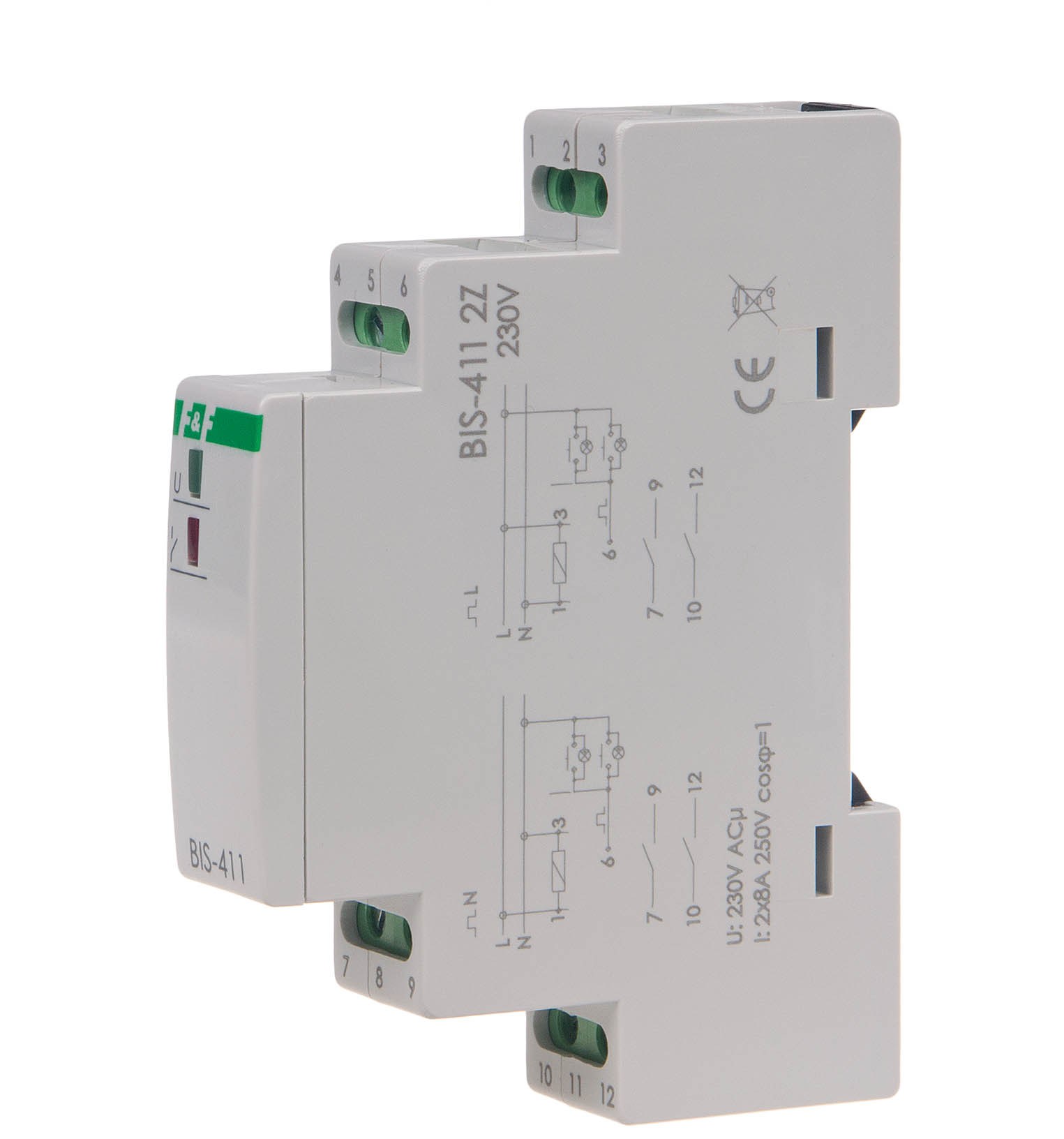

BIS-411-2Z

BIS-411-2Z

Zasilanie: 230 V Max obciążenie: 16 A Montaż: na szynie 35 mm Współpracuje z przyciskami podświetlanymi. Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

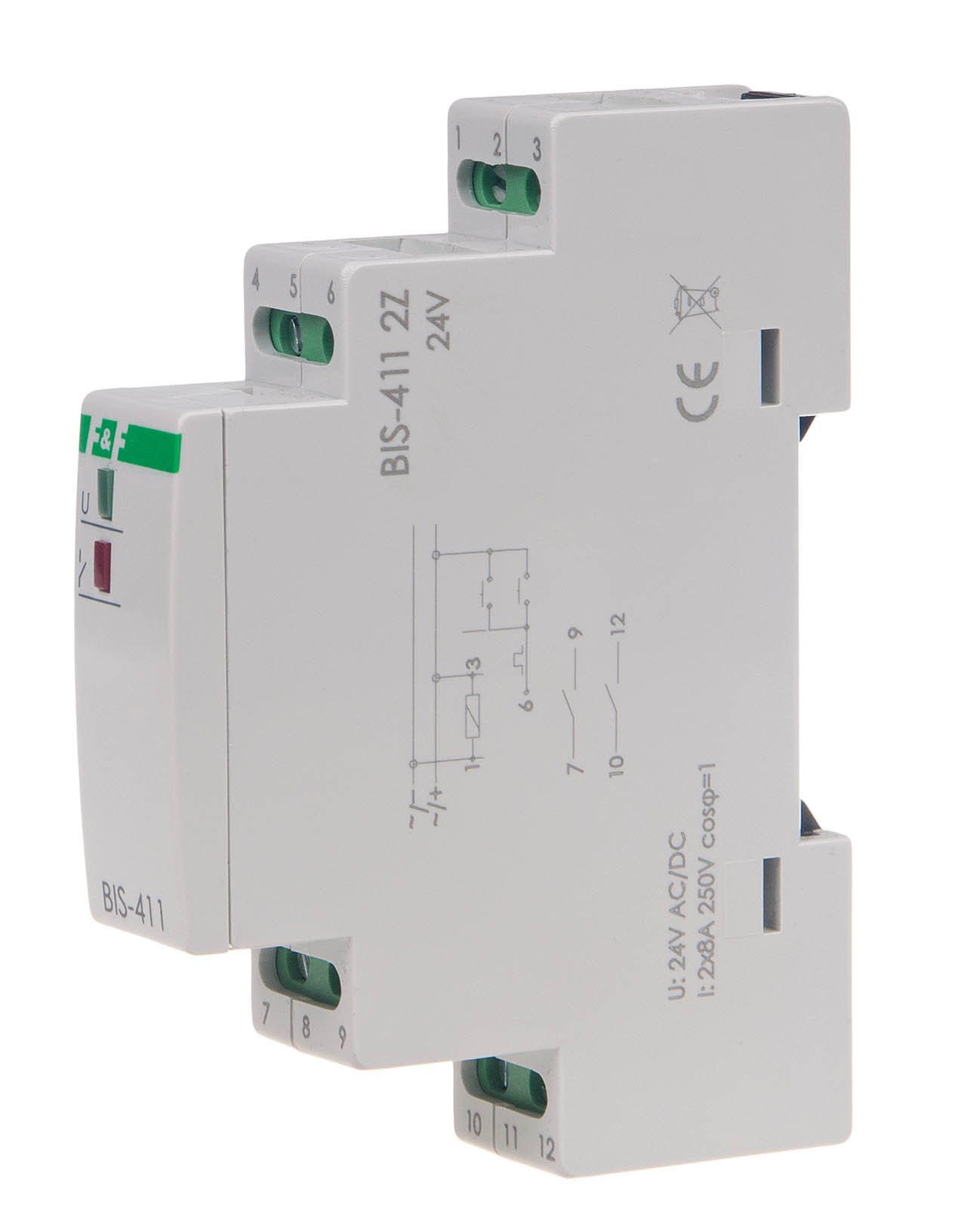

BIS-411-2Z-24V

BIS-411-2Z-24V

Zasilanie: 9÷30 V AC/DC Max obciążenie: 16 A Montaż: na szynę 35 mm Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

Pliki do pobrania

BIS-402-declaration-pref-origin-status-1.pdf
BIS-402-declaration-RoHS-pl-1.pdf
Karta katalogowa.pdf
bis-402-instrukcja-obslugi.pdf
bis-402-schemat-cad-dxf.dxf
bis-deklaracja-ce-2025.pdf
ff-certyfikat-reach-pl-2026.pdf

O firmie F&F

F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.

Siedziba firmy F&F
F&F Logo Białe
Polski producent
automatyki domowej i przemysłowej
Klasa ETIM
Przekaźnik impulsowy (EC000188)
Symbol
BIS-402
Głębokość wbudowania
20 mm
Sposób montażu
Montaż podtynkowy
Rodzaj napięcia zasilającego
AC
Funkcja
Przełącznik elektroniczny
Znamionowy prąd załączania
8 A
Maksymalna zdolność łączeniowa dla żarówek
1500 W
Maksymalna zdolność łączeniowa dla świetlówek
650 VA
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
650 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
500 VA
Napięcie sterowania 1
230 V / 230 V
Rodzaj napięcia sterowania 1
AC
Częstotliwość napięcia sterowania 1
50 Hz / 50 Hz
Zakres napięcia zasilającego
230 V / 230 V
Maksymalny prąd załączania (cos φ 0,6)
5 A
Obsługa ręczna
nie

Specyficzne kody

EAN13
5908312594062
FFFF-093980
Nowy

Producent

F&F Filipowski sp.k.
Konstantynowska 79/81 95-200 Pabianice Polska
+48 (42) 214 90 37

Identyfikacja produktu

Numer referencyjny: BIS-402
EAN: 5908312594062

Dokumenty i certyfikaty
