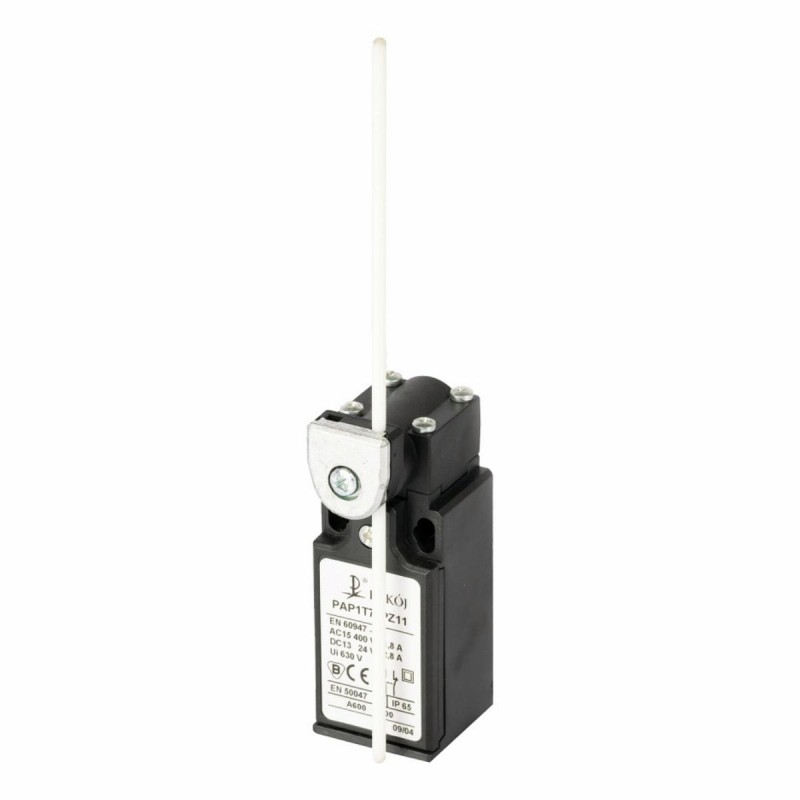

PAP1 T72 PZ11 ŁĄCZNIK KRAŃCOWY

Klasa ETIM

Wyłącznik krańcowy jednopozycyjny (EC000030)

Symbol

A37-1140

Stopień ochrony (IP)

IP65

Temperatura otoczenia w warunkach pracy

-25 °C / 70 °C

Rodzaj połączenia elektrycznego

Przepust kablowy PG

Liczba styków zwiernych

1

Rodzaj elementu wykonawczego

Dźwignia prętowa

Liczba styków rozwiernych

1

Znamionowy prąd pracy Ie dla AC-15, 230 V

3 A

Szerokość czujnika

30.3 mm

Średnica czujnika

3 mm

Wysokość czujnika

30 mm

Długość czujnika

177.5 mm

Znamionowy prąd pracy Ie dla AC-15, 24 V

10 A

Znamionowy prąd pracy Ie dla AC-15, 125 V

6 A

Znamionowy prąd pracy Ie dla DC-13, 24 V

2.8 A

Znamionowy prąd pracy Ie dla DC-13, 125 V

0.55 A

Znamionowy prąd pracy Ie dla DC-13, 230 V

0.27 A

Funkcja przełączająca

Styk migowy

Wyjście elektroniczne

nie

Wymuszone rozłączanie

tak

Rodzaj interfejsu

Brak

Rodzaj interfejsu z funkcji bezpieczeństwa

Brak

Rodzaj konstrukcji obudowy

Prostopadłościan

Materiał obudowy

Tworzywo sztuczne

Powłoka obudowy

Inne

Położenie elementu przełączającego

Inne

Ze wskaźnikiem stanu

nie

Do układów bezpieczeństwa

nie

Kategoria ochrony przeciwwybuchowej dla gazów

Brak

Kategoria ochrony przeciwwybuchowej dla pyłów

Brak

Obudowa zgodnie z normą

DIN EN 50047

Specyficzne kody

EAN13

5902626136253
