Wyłącznik nadprądowy 1P D 63A 10kA/15kA Hager NDN163
  • Wyłącznik nadprądowy 1P D 63A 10kA/15kA Hager NDN163

Wyłącznik nadprądowy 1P D 63A 10kA/15kA Hager NDN163

HAGE-731110
103,32 zł
Brutto
Ilość
Produkt na zapytanie

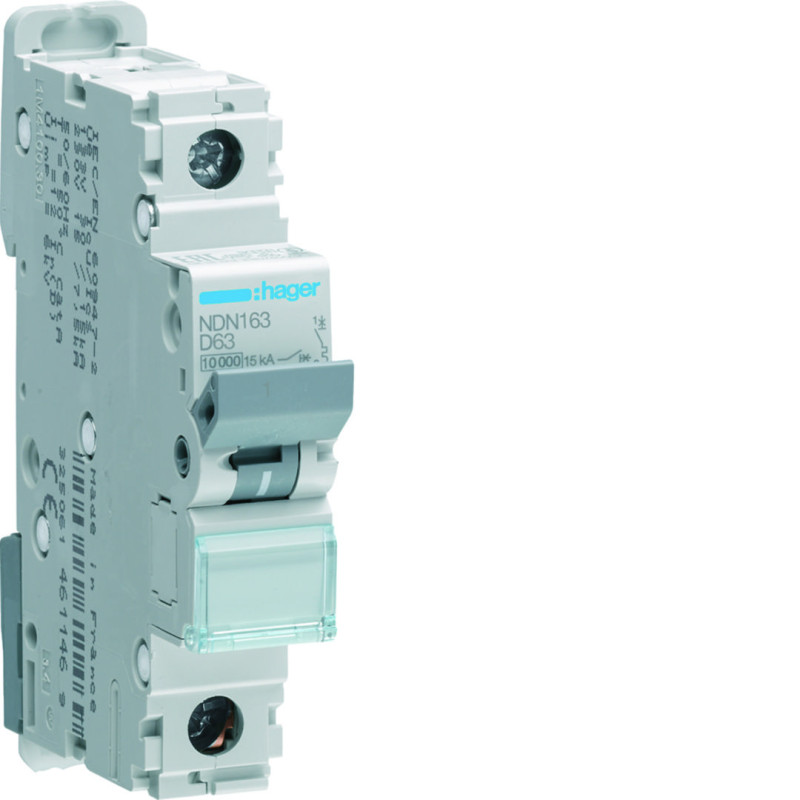

Wyłącznik nadprądowy Hager NDN163 to jednofazowy aparat zabezpieczający przeznaczony do ochrony instalacji elektrycznych przed przeciążeniami oraz zwarciami w obwodach o dużych prądach rozruchowych. Charakterystyka wyzwalania D sprawia, że urządzenie jest odpowiednie dla odbiorników indukcyjnych i pojemnościowych, takich jak silniki o dużym rozruchu, transformatory czy układy przemysłowe o wysokiej inercji prądowej. Prąd znamionowy 63 A oraz zdolność wyłączania 10 kA (IEC 60898-1) zapewniają podstawową ochronę w instalacjach niskiego napięcia, natomiast Icu 15 kA (IEC 60947-2) zwiększa odporność na silne zwarcia w wymagających warunkach pracy.

Urządzenie pracuje w sieciach 230/400 V AC przy częstotliwości 50–60 Hz, posiada napięcie izolacji Ui 500 V oraz napięcie udarowe Uimp 6 kV, co podnosi jego odporność na przepięcia i zakłócenia sieciowe. Klasa ograniczenia energii I²t 3 poprawia bezpieczeństwo odbiorników w sytuacjach zwarciowych. Kompaktowa budowa (1 moduł) umożliwia montaż na szynie DIN, a zaciski śrubowe oraz system biconnect ułatwiają szybki montaż w rozdzielnicach. Aparat obsługuje przewody do 35 mm² (lity) i 25 mm² (elastyczny), a wysoka trwałość mechaniczna i elektryczna (20000 / 4000 cykli) zapewnia długą żywotność. Zakres temperatur pracy od -25 do +70°C oraz stopień ochrony IP20 gwarantują stabilną eksploatację.

Kod producenta: NDN163

Klasa ETIM
Wyłącznik nadprądowy (EC000042)
Symbol
NDN163
Głębokość wbudowania
70 mm
Charakterystyka wyzwalania
D
Liczba biegunów (całkowita)
1
Liczba biegunów chronionych
1
Prąd znamionowy
63 A
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Znamionowe napięcie udarowe wytrzymywane Uimp
6 kV
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Rodzaj napięcia
AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
15 kA
Zakres częstotliwości
50 Hz / 60 Hz
Montaż podtynkowy
tak
Jednocześnie rozłączany biegun N
nie
Kategoria przepięcia
3
Stopień zanieczyszczenia
2
Możliwość dodatkowego wyposażenia
tak
Szerokość wyrażona liczbą modułów
1
Stopień ochrony (IP)
IP20
Temperatura otoczenia w warunkach pracy
-25 °C / 70 °C
-25 °C / 75 °C
Przekrój przyłączanego przewodu wielożyłowego
1 mm² / 25 mm²
Przekrój przyłączanego przewodu jednodrutowego
1 mm² / 35 mm²
Wykonanie przeciwwybuchowe
nie
Straty mocy
5.73 W
5.73 W

Specyficzne kody

EAN13
3250614611520
HAGE-731110
Nowy

Producent

Hager Polska Sp. z o.o.
ul. Fabryczna 10 43-100 Tychy Polska
+48 32 32 40 100

Identyfikacja produktu

Numer referencyjny: NDN163
EAN: 3250614611520
